Hi，大家好，我是半亩花海。 本实验旨在利用 Python 和 OpenCV 库，通过图像处理和边缘检测算法实现黄豆图像的自动识别和计数，并在图像上标记每个黄豆的轮廓和序号。

一、实验原理

• 灰度转换：将彩色图像转换为灰度图像，减少计算复杂度。
• 高斯平滑：使用高斯模糊来减少图像噪声。
• Canny边缘检测：检测图像中的边缘。
• 轮廓查找：使用OpenCV的findContours函数检测图像中的轮廓。
• 绘制轮廓和标记：在原始图像上绘制检测到的轮廓，并标记每个轮廓的序号。

二、实验步骤

1. 图像读取与预处理

import cv2 import matplotlib.pyplot as plt  # 读取图像 image = cv2.imread('soybean.jpg')  # 转换为灰度图像 gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 平滑处理 blurred = cv2.GaussianBlur(gray, (11, 11), 0)

soybean.jpg 图片如下所示，可自取：

2. 边缘检测

• cv2.Canny(blurred, 30, 150)：使用Canny算法进行边缘检测，参数30和150分别是低阈值和高阈值。

# 使用Canny边缘检测 edges = cv2.Canny(blurred, 30, 150)

3. 轮廓检测

• cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)：查找图像中的轮廓。RETR_EXTERNAL表示只检测外部轮廓，CHAIN_APPROX_SIMPLE表示使用简单的链式近似方法。

# 查找轮廓 contours, _ = cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)

4. 标记轮廓序号

• cv2.boundingRect(contour)：计算轮廓的边界框，用于确定标注位置。
• cv2.drawContours(image, [contour], -1, (0, 255, 0), 2)：绘制轮廓，绿色线条，线宽为2像素。
• cv2.putText(image, str(i + 1), (x + w // 2, y + h // 2), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 0, 0), 2)：在每个轮廓的中心位置标注序号，红色字体，字体大小为0.5，线宽为2像素。

# 绘制轮廓并标记序号 for i, contour in enumerate(contours):     # 计算轮廓的边界框，用于确定标注位置     x, y, w, h = cv2.boundingRect(contour)      # 绘制轮廓     cv2.drawContours(image, [contour], -1, (0, 255, 0), 2)      # 在轮廓内标注序号     cv2.putText(image, str(i + 1), (x + w // 2, y + h // 2), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 0, 0), 2)

三、实验结果

• plt.figure(figsize=(10, 10))：创建一个显示窗口，大小为10x10英寸。
• plt.imshow(cv2.cvtColor(image, cv2.COLOR_BGR2RGB))：将处理后的图像转换为RGB格式并显示。
• plt.axis(‘off’)：关闭坐标轴显示。
• plt.show()：显示图像。
• print(f"黄豆数量: {len(contours)}")：输出检测到的黄豆数量。

# 显示结果图像 plt.figure(figsize=(10, 10)) plt.imshow(cv2.cvtColor(image, cv2.COLOR_BGR2RGB)) plt.axis('off') plt.show()  # 输出黄豆数量 print(f"黄豆数量: {len(contours)}")

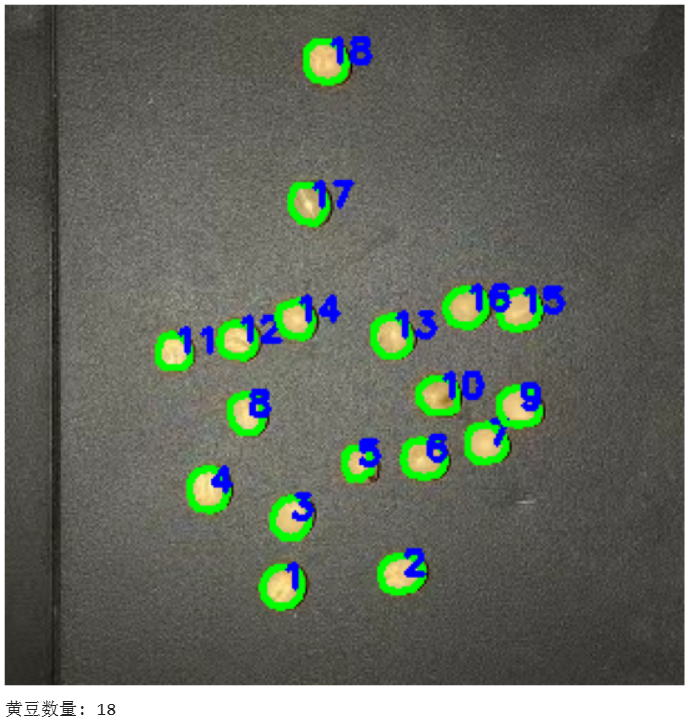

实验结果表明：图像中的所有18个黄豆都被成功识别和标记，每个黄豆的轮廓被绿色线条清晰绘制，序号标记在轮廓中心位置附近。

四、完整代码

import cv2 import matplotlib.pyplot as plt  # 读取图像 image = cv2.imread('soybean.jpg')  # 转换为灰度图像 gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)  # 平滑处理 blurred = cv2.GaussianBlur(gray, (11, 11), 0)  # 使用Canny边缘检测 edges = cv2.Canny(blurred, 30, 150)  # 查找轮廓 contours, _ = cv2.findContours(edges.copy(), cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE)  # 绘制轮廓并标记序号 for i, contour in enumerate(contours):     # 计算轮廓的边界框，用于确定标注位置     x, y, w, h = cv2.boundingRect(contour)      # 绘制轮廓     cv2.drawContours(image, [contour], -1, (0, 255, 0), 2)      # 在轮廓内标注序号     cv2.putText(image, str(i + 1), (x + w // 2, y + h // 2), cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 0, 0), 2)  # 显示结果图像 plt.figure(figsize=(10, 10)) plt.imshow(cv2.cvtColor(image, cv2.COLOR_BGR2RGB)) plt.axis('off') plt.show()  # 输出黄豆数量 print(f"黄豆数量: {len(contours)}")
