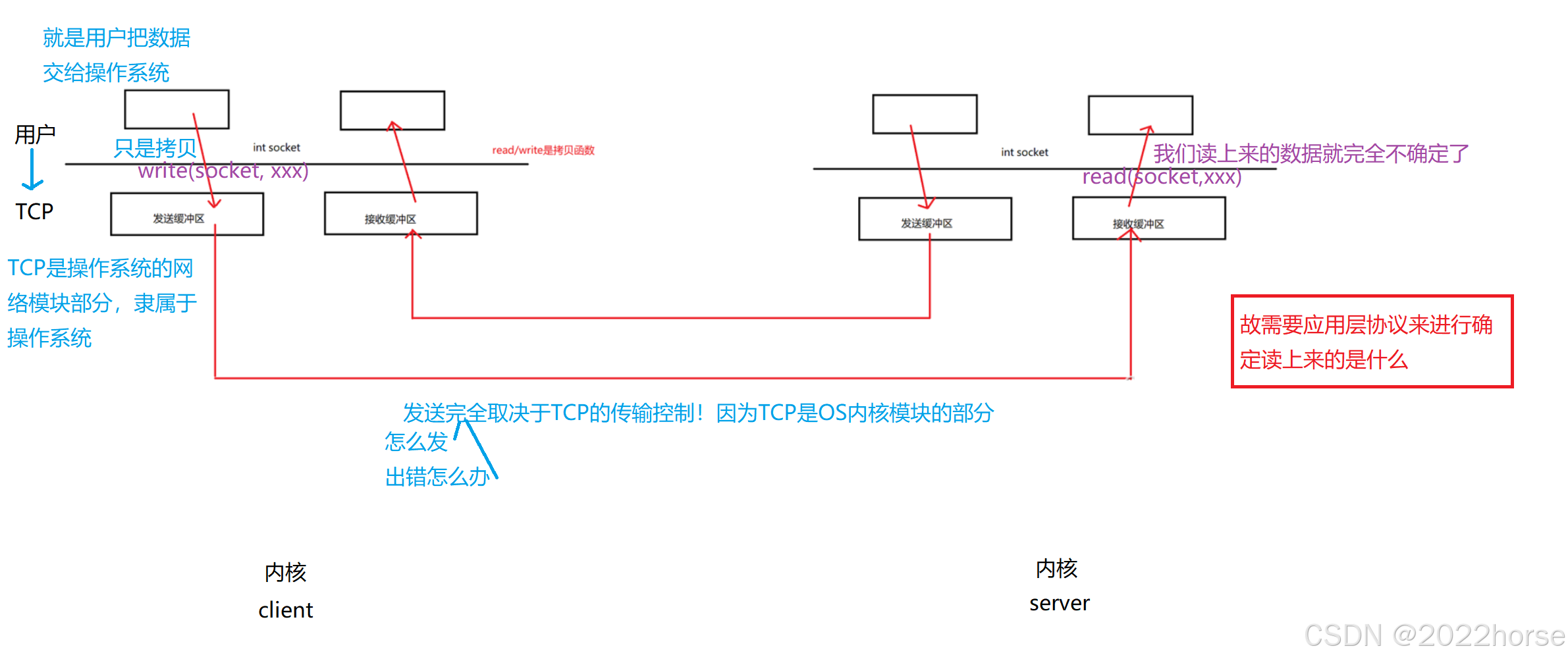

一、引言–应用层的使用

二、应用层

协议是一种 “约定”. socket api的接口, 在读写数据时, 都是按 “字符串” 的方式来发送接收的. 如果我们要传输一些"结构化的数据" 怎么办呢?

1、网络版本计算器

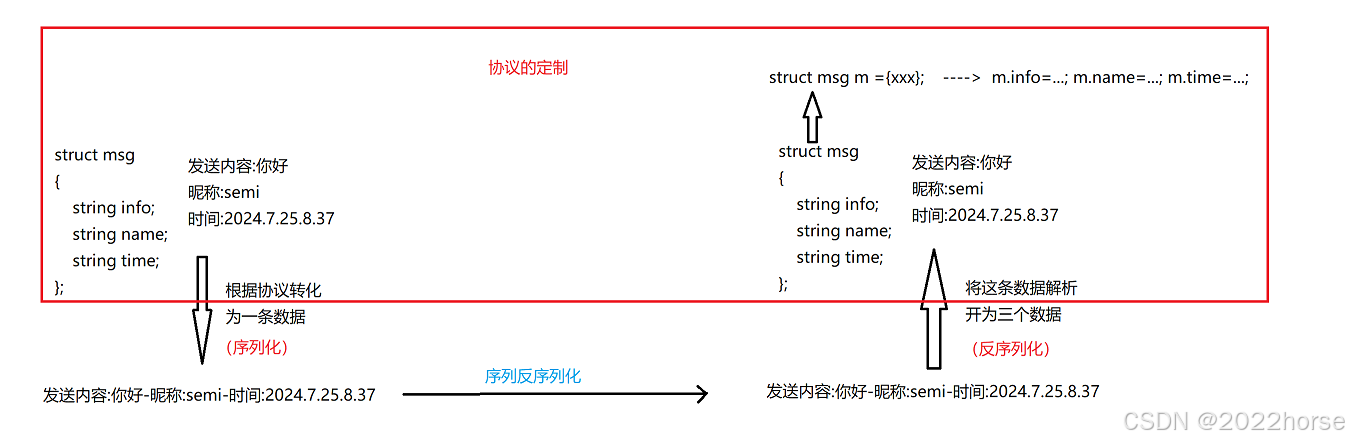

（1）协议定制和序列反序列化

结构化数据，所有主机都要是一样的结构体类型（协议的定制），再通过网络的序列和反序列化方便数据的收发。

（2）网络版计算器协议定制

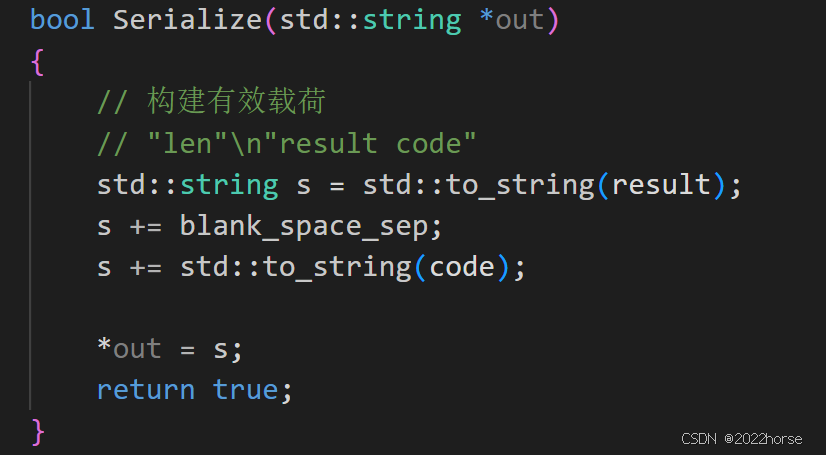

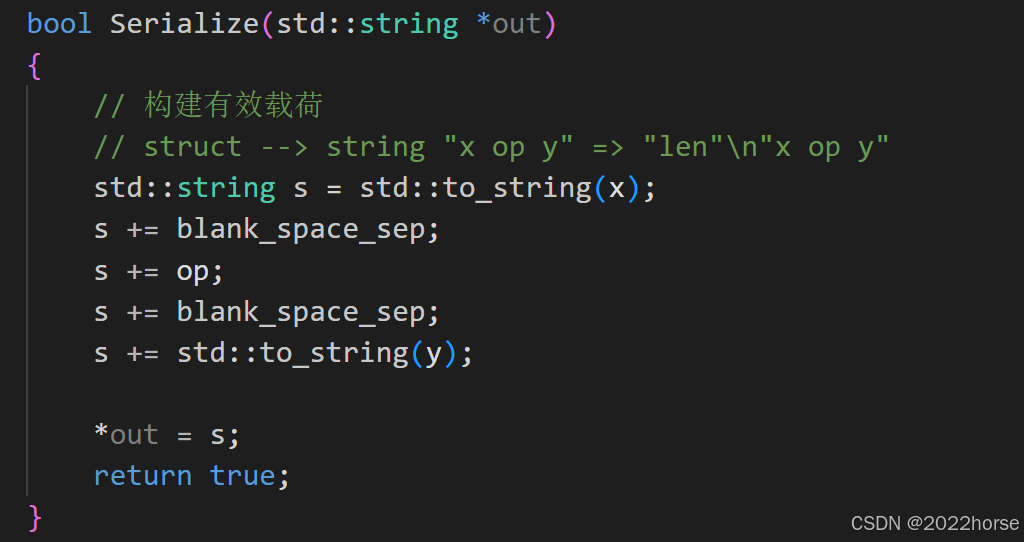

i、封装有效载荷（默认上面图是Request的，下面图是Response的）

其实就是将这个结构体转化成为"x op y"！和"result code"！

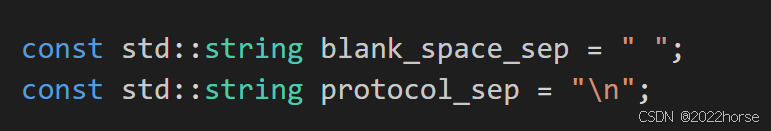

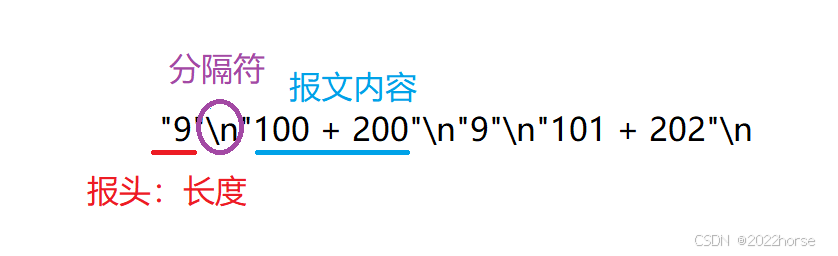

ii、封装报头（单独出来的函数）

“len”\n"s"

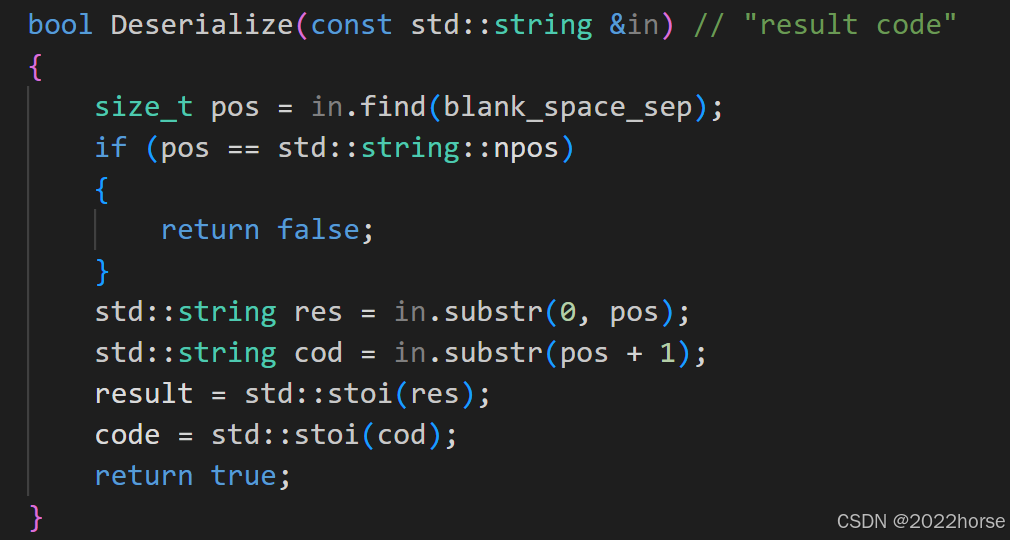

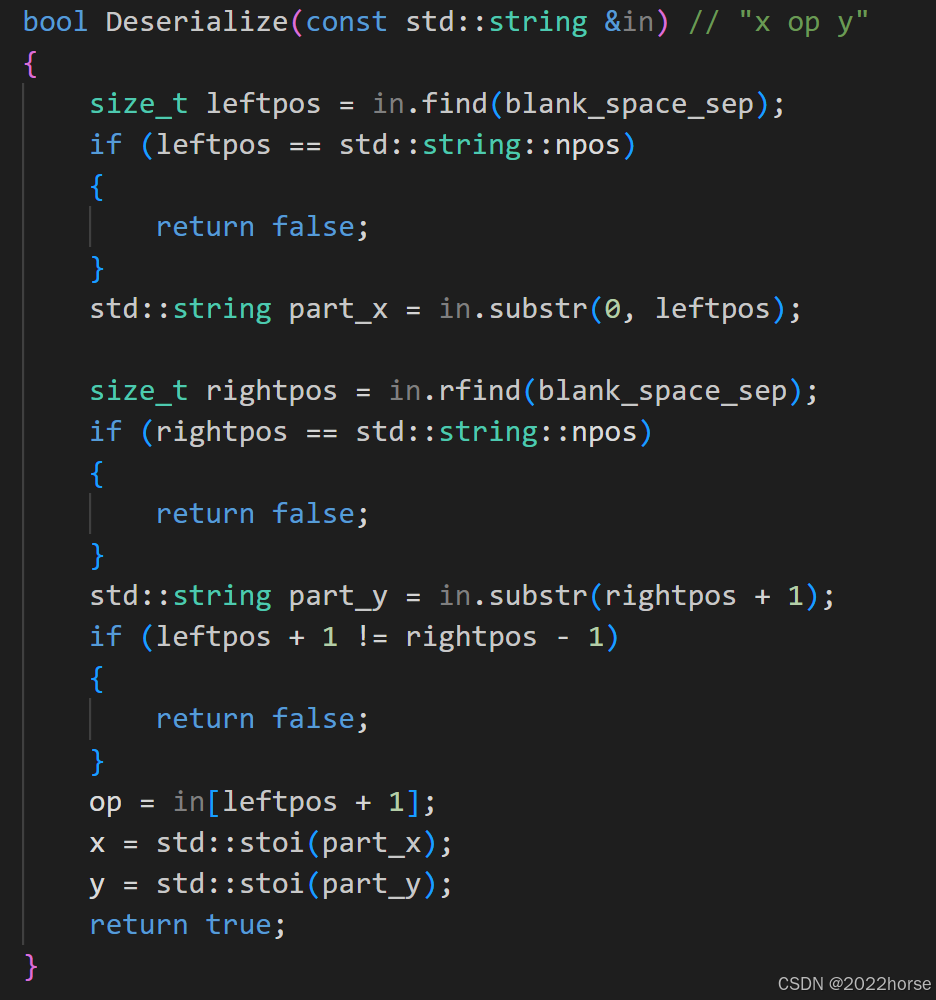

iii、分离有效载荷（默认上面图是Request的，下面图是Response的）

将string s 进行分离出来，分离成整型或者char类型的。

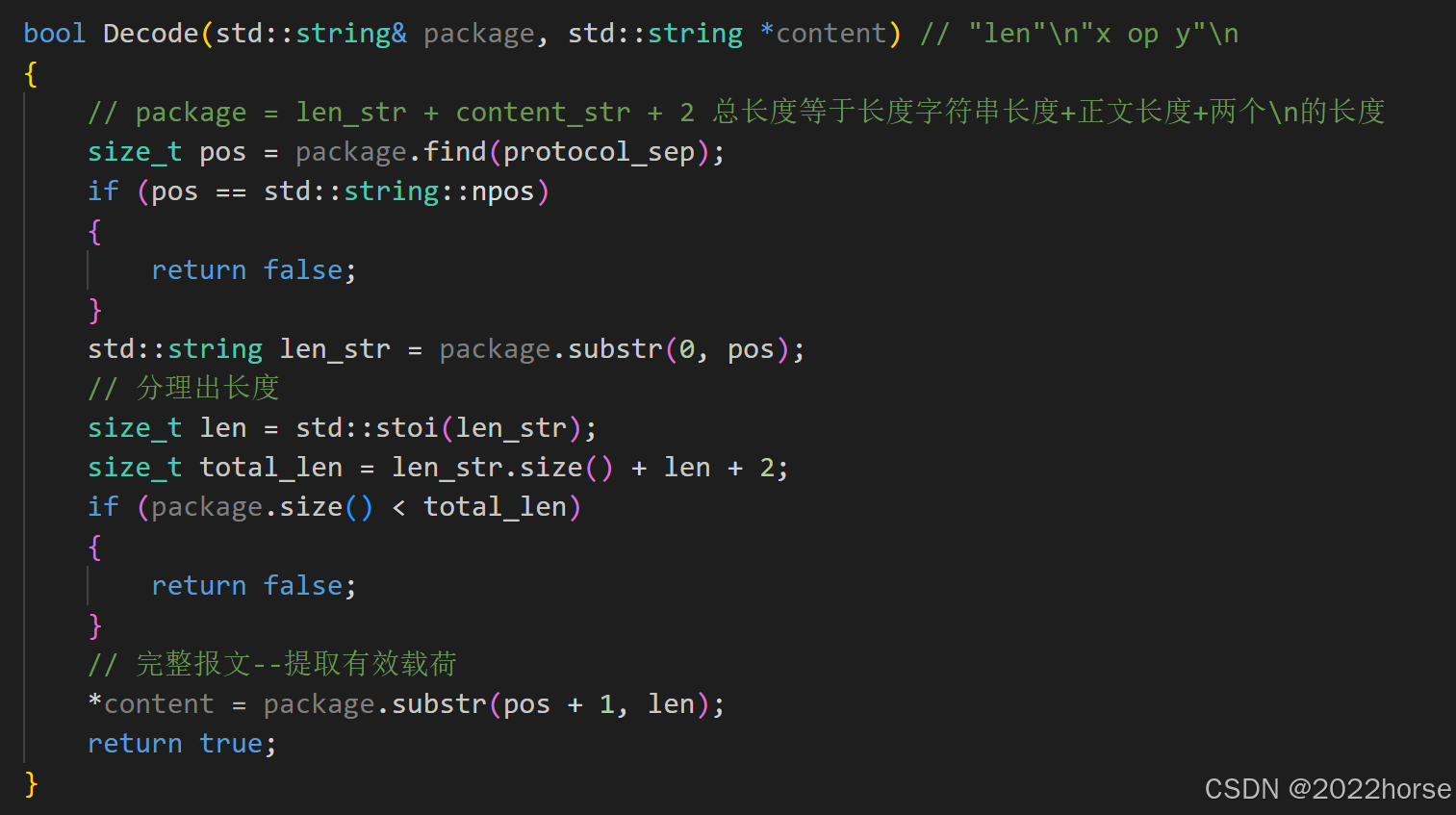

iv、解析报文（单独出来的函数）

v、测试结果

（3）计算器函数

CalHelper函数是进行完加减乘除取模后返回结果的函数，Calculator是将计算结果进行封装完报头的函数。

    Response CalHelper(const Request &req)     {         Response resp(0, 0);         switch (req.op)         {         case '+':             resp.result = req.x + req.y;             break;         case '-':             resp.result = req.x - req.y;             break;         case '*':             resp.result = req.x * req.y;             break;         case '/':         {             if (req.y == 0)             {                 resp.code = DIVERRO;             }             else             {                 resp.result = req.x / req.y;             }             break;         }         case '%':         {             if (req.y == 0)             {                 resp.code = MOERROR;             }             else             {                 resp.result = req.x % req.y;             }             break;         }         default:             resp.code = OTHERERROR;             break;         }         return resp;     }     // "len"\n"10 + 20"\n     std::string Calculator(std::string &package)     {         std::string content;         bool r = Decode(package, &content); // 分离出有效载荷 // "len"\n"10 + 20"\n         if (!r)         {             return "";         }         // 反序列化 -- 分离开每一个元素         Request req;         r = req.Deserialize(content); // x=10 op=+ y=20         if (!r)         {             return "";         }         // 处理结果         content = "";         Response resp = CalHelper(req); // result=30 code=0         // 序列化         resp.Serialize(&content); // "30 0"         // 封装报头         content = Encode(content); // "len"\n"30 0"\n         return content;     }

（4）计算器与网络连接（网络服务代码）

代码逻辑为：InitTcpServer函数是用来进行监听套接字的设置绑定和监听的，RunTcpServer函数是用来将底层的监听套接字拿到上层来使用并进行提供服务的。

#pragma once  #include "Log.hpp" #include "Socket.hpp" #include  #include   using func_t = std::function;  class TcpServer { public:     TcpServer(uint16_t port, func_t callback)         : _port(port), _callback(callback)     {     }     bool InitTcpServer()     {         _listensocketfd.Socket();         _listensocketfd.Bind(_port);         _listensocketfd.Listen();         lg(Info, "init servercal...");         return true;     }     void RunTcpServer()     {         signal(SIGCHLD, SIG_IGN);         signal(SIGPIPE, SIG_IGN);         while (true)         {             std::string clientip;             uint16_t clientport;             int socketfd = _listensocketfd.Accept(&clientip, &clientport);             if (socketfd < 0)             {                 continue;             }             lg(Info, "accept a new link..., sockfd:%d, clientip:%s, clientport:%d", socketfd, clientip.c_str(), clientport);             // 提供服务             // pid_t id = fork();             if (fork() == 0)             {                 _listensocketfd.Close();                 std::string inbuffer_stream;                 // 数据计算                 while (true)                 {                     char buffer[128];                     ssize_t n = read(socketfd, buffer, sizeof(buffer));                     if (n > 0)                     {                         buffer[n] = 0;                         inbuffer_stream += buffer;                          lg(Debug, "debug:%s", inbuffer_stream.c_str());                         // while (true)                         //{                         std::string info = _callback(inbuffer_stream);                         if (info.empty())                             continue;                         // break;                         // lg(Debug, "debug, response:\n%s", info.c_str());                         // lg(Debug, "debug:\n%s", inbuffer_stream.c_str());                         write(socketfd, info.c_str(), info.size());                         //}                     }                     else if (n == 0)                     {                         break;                     }                     else                         break;                 }                  exit(0);             }             close(socketfd);         }     }     ~TcpServer()     {     }  private:     Sock _listensocketfd;     uint16_t _port;     func_t _callback; };

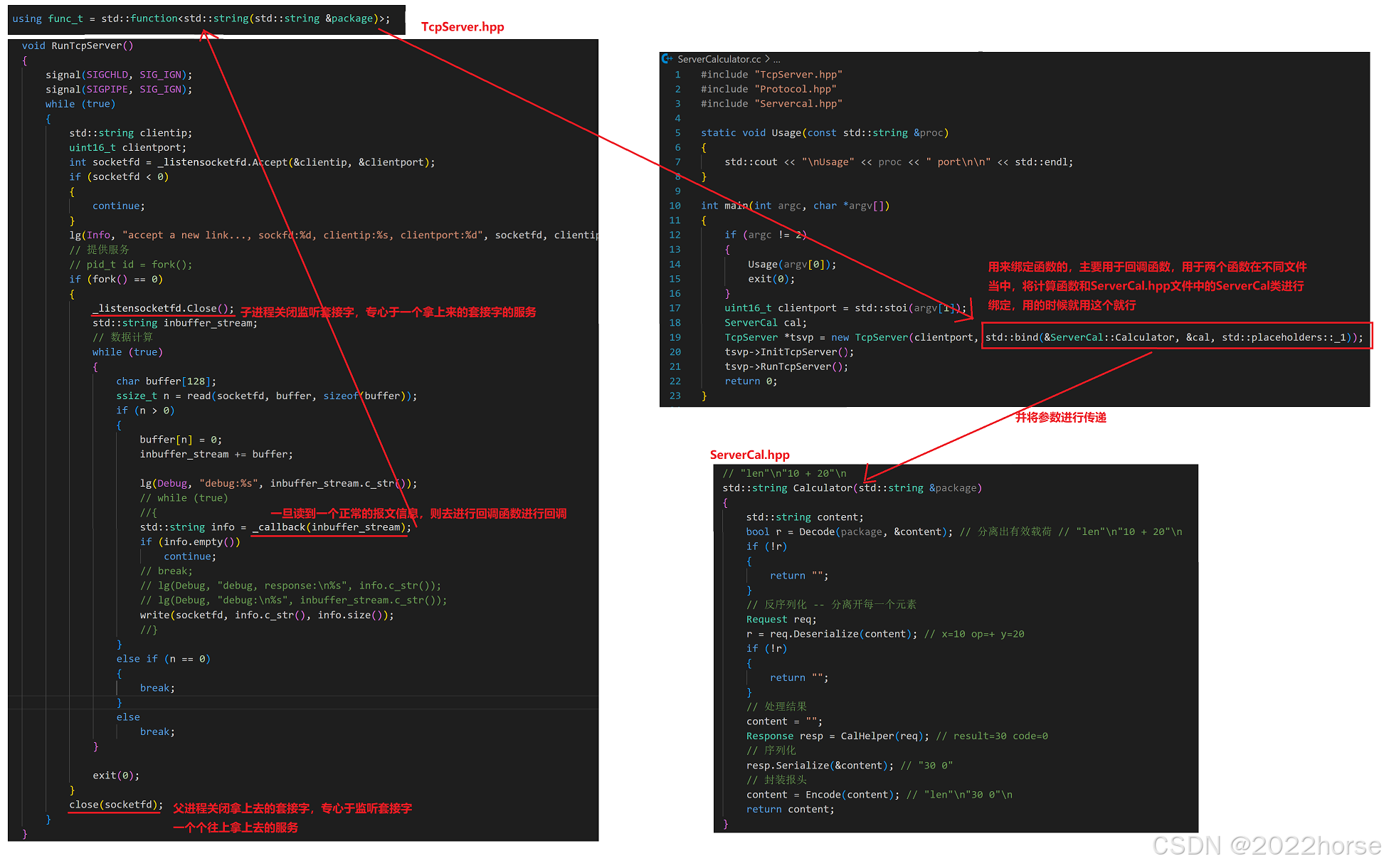

回调函数示意：

（5）附加：Socket封装

#pragma once  #include  #include  #include  #include  #include  #include  #include  #include  #include  #include "Log.hpp"  //extern Log lg;  enum {     SOCKETERR = 2,     BINDERR,     LISTENERR };  const int backlog = 10;  class Sock { public:     Sock()     {     }     ~Sock()     {     }  public:     void Socket()     {         _socketfd = socket(AF_INET, SOCK_STREAM, 0);         if (_socketfd < 0)         {             lg(Fatal, "socket create err, %d:%s", errno, strerror(errno));             exit(SOCKETERR);         }     }     void Bind(uint16_t port)     {         struct sockaddr_in local;         memset(&local, 0, sizeof(local));         local.sin_family = AF_INET;         local.sin_port = htons(port);         local.sin_addr.s_addr = INADDR_ANY;         if (bind(_socketfd, (struct sockaddr *)&local, sizeof(local)) < 0)         {             lg(Fatal, "bind error, %d:%s", errno, strerror(errno));             exit(BINDERR);         }     }     void Listen()     {         if (listen(_socketfd, backlog) < 0)         {             lg(Fatal, "listen error, %d:%s", errno, strerror(errno));             exit(LISTENERR);         }     }     int Accept(std::string *clientip, uint16_t *clientport)     {         struct sockaddr_in peer;         socklen_t len = sizeof(peer);         int newfd = accept(_socketfd, (struct sockaddr *)&peer, &len);         if (newfd < 0)         {             lg(Warning, "accept error, %d:%s", errno, strerror(errno));             return -1;         }         char ipstr[64];         inet_ntop(AF_INET, &(peer.sin_addr), ipstr, sizeof(ipstr));         *clientip = ipstr;         *clientport = ntohs(peer.sin_port);         return newfd;     }     int Connect()     {         return 0;     }     void Close()     {         close(_socketfd);     }  private:     int _socketfd; };

（6）服务端代码

#include "TcpServer.hpp" #include "Protocol.hpp" #include "Servercal.hpp"  static void Usage(const std::string &proc) {     std::cout << "\nUsage" << proc << " port\n\n" << std::endl; }  int main(int argc, char *argv[]) {     if (argc != 2)     {         Usage(argv[0]);         exit(0);     }     uint16_t clientport = std::stoi(argv[1]);     ServerCal cal;     TcpServer *tsvp = new TcpServer(clientport, std::bind(&ServerCal::Calculator, &cal, std::placeholders::_1));     tsvp->InitTcpServer();     tsvp->RunTcpServer();     return 0; }

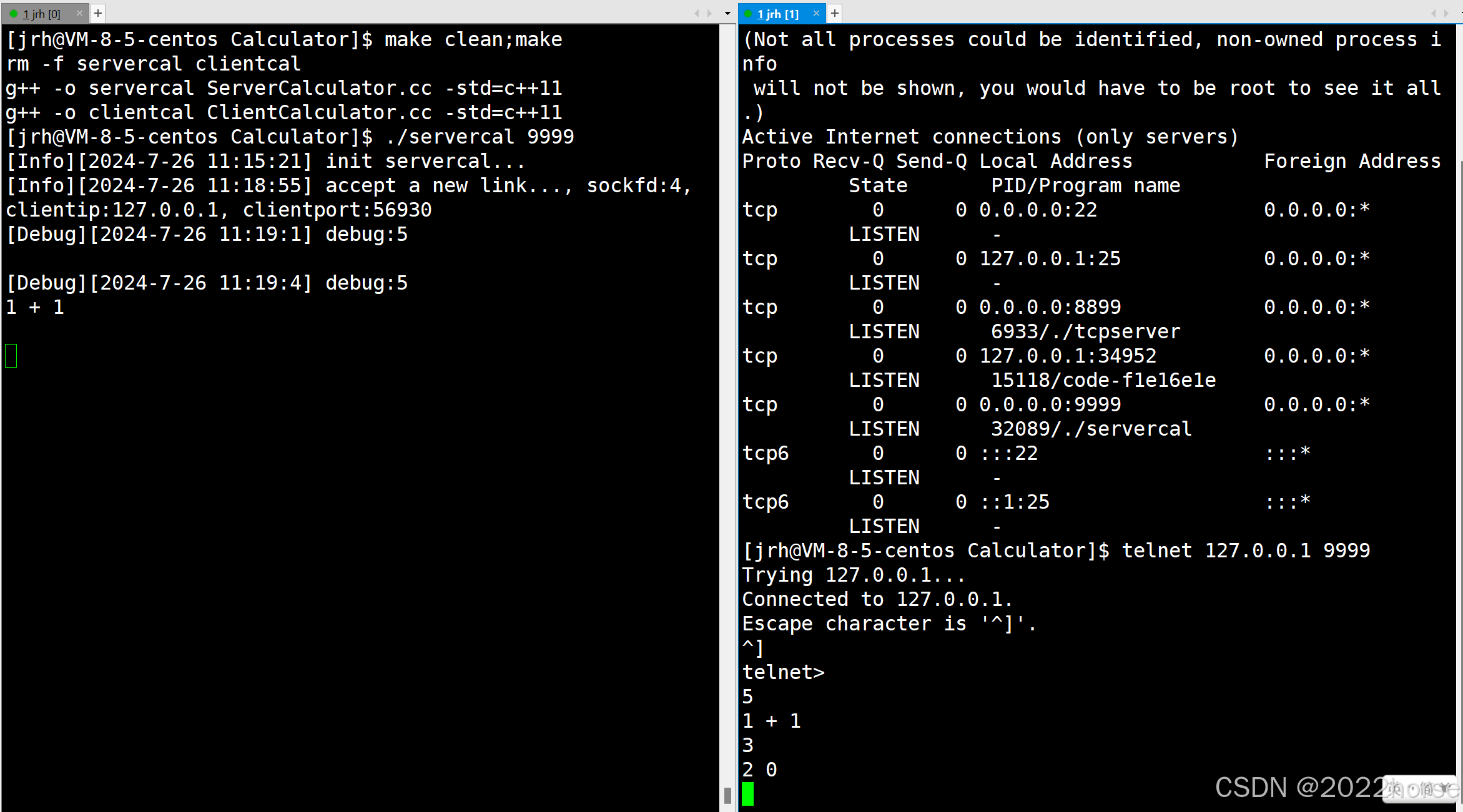

（7）测试结果

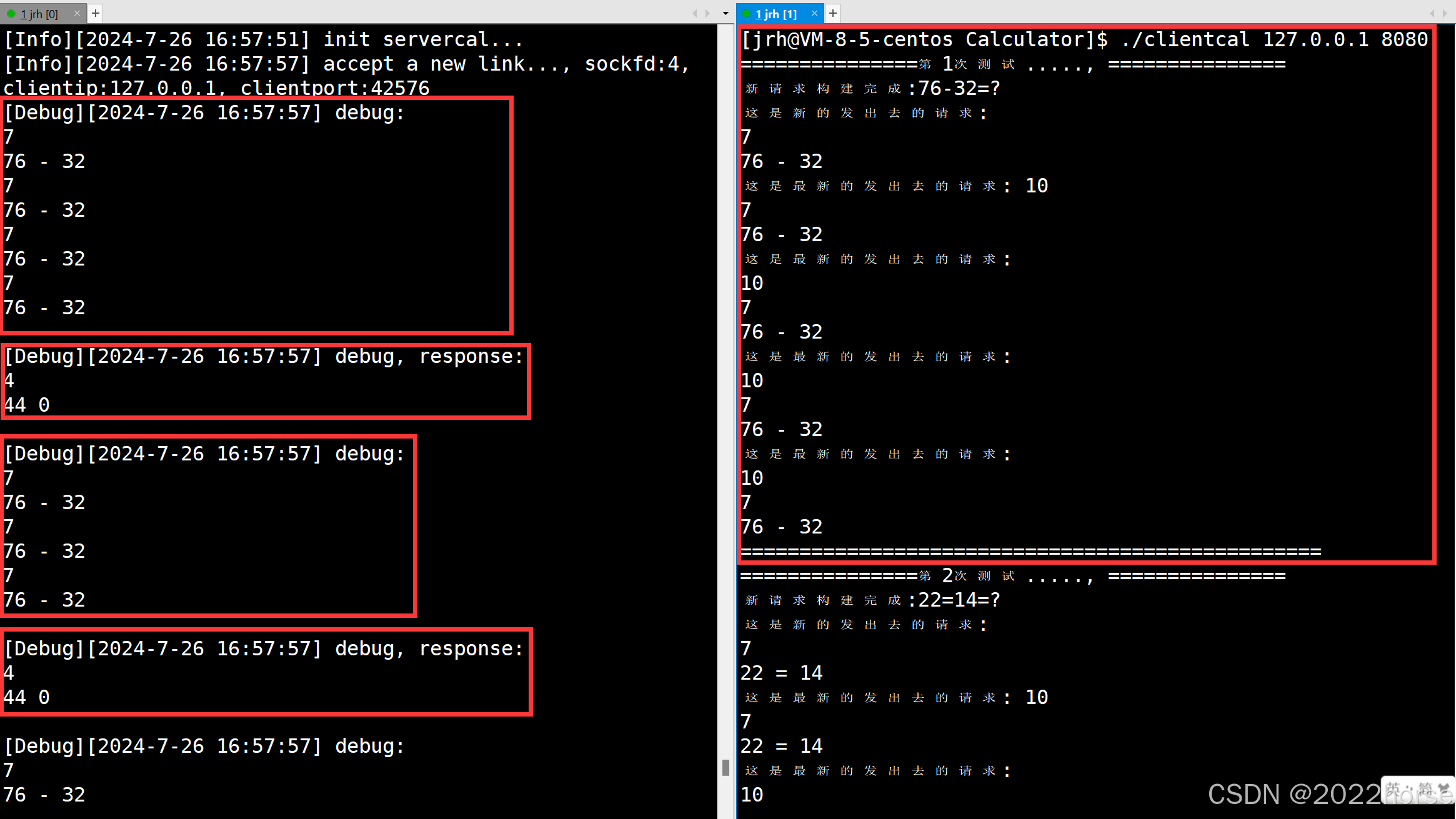

测试结果Debug

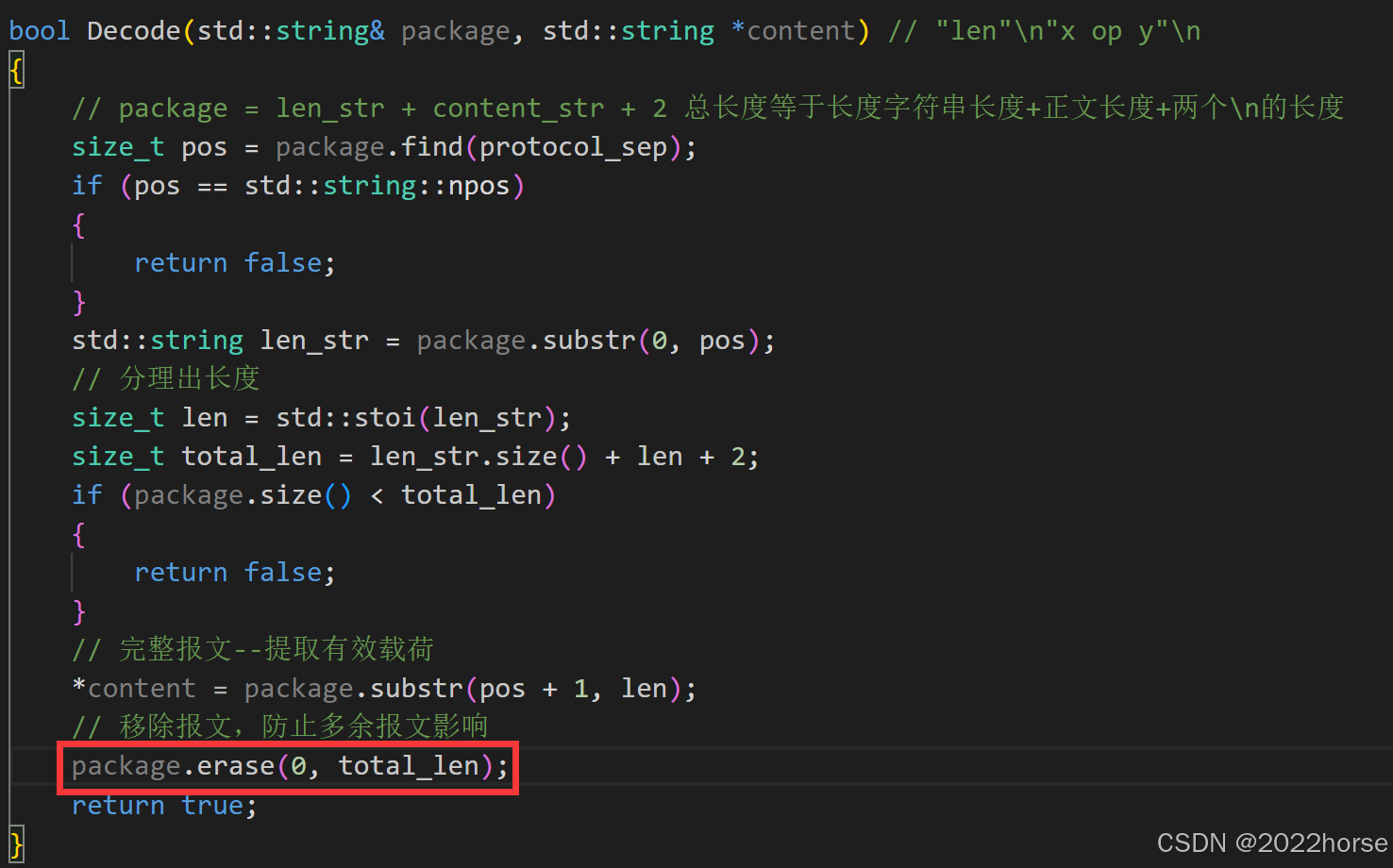

解决方法:每一次都删掉规定好的报文

（8）客户端编写

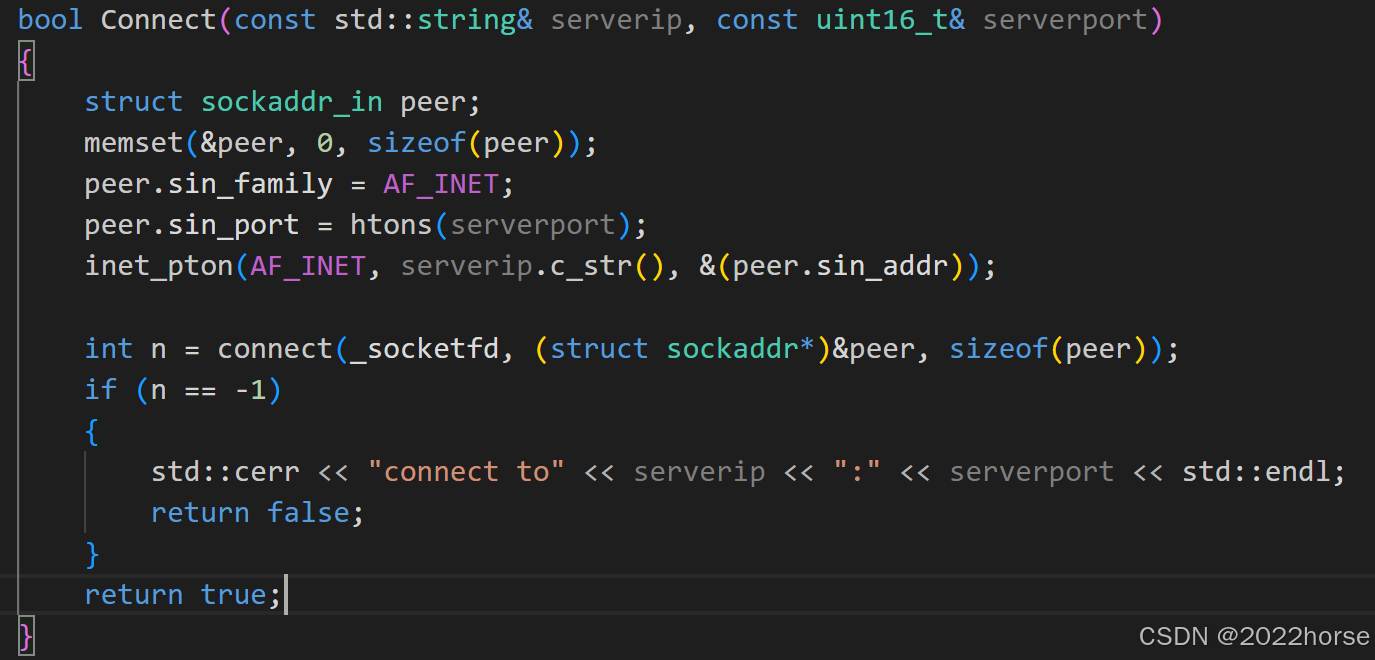

Socket.hpp:

ClientCal.cc:

#include  #include  #include  #include "Socket.hpp" #include "Protocol.hpp"  static void Usage(const std::string &proc) {     std::cout << "\nUsage" << proc << " serverip: serverport\n\n"               << std::endl; }  // ./clientcal 127.0.0.1 8888 int main(int argc, char *argv[]) {     if (argc != 3)     {         Usage(argv[0]);         exit(0);     }     uint16_t serverport = std::stoi(argv[2]);     std::string serverip = argv[1];     Sock socketfd;     socketfd.Socket();     bool r = socketfd.Connect(serverip, serverport);     if (!r)         return 1;      srand(time(nullptr) ^ getpid());     int cnt = 1;     const std::string opers = "+-*/%=^";     std::string inbuffer_stream;     while (cnt <= 10)     {         std::cout << "===============第" << cnt << "次测试....., " << "===============" << std::endl;         int x = rand() % 100 + 1;         usleep(1234);         int y = rand() % 100;         usleep(4321);         char oper = opers[rand() % opers.size()];         Request req(x, y, oper);         req.DebugPrint();          std::string package;         req.Serialize(&package);         package = Encode(package);         std::cout << "这是新的发出去的请求:\n" << package;         write(socketfd.Fd(), package.c_str(), package.size());          char buffer[128];         ssize_t n = read(socketfd.Fd(), buffer, sizeof(buffer)); // 保证不了读到的是一个完整的报文         if (n > 0)         {             buffer[n] = 0;             inbuffer_stream += buffer;             std::string content;             bool rqs = Decode(inbuffer_stream, &content);             assert(rqs);              Response resp;             rqs = resp.Deserialize(content);             assert(rqs);              resp.DebugPrint();         }         std::cout << "=================================================" << std::endl;         sleep(1);         cnt++;     }     socketfd.Close();     return 0; }

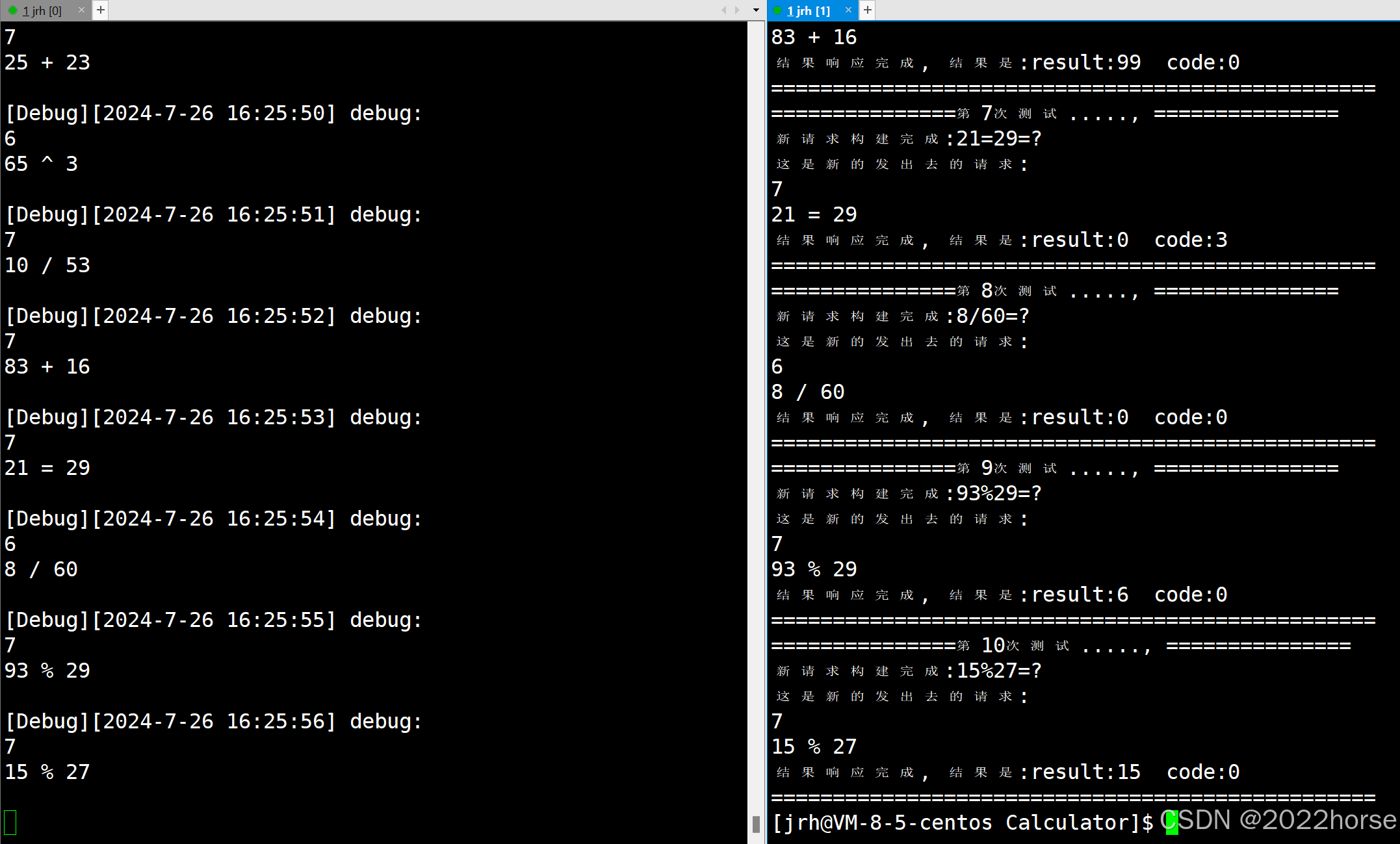

测试结果：

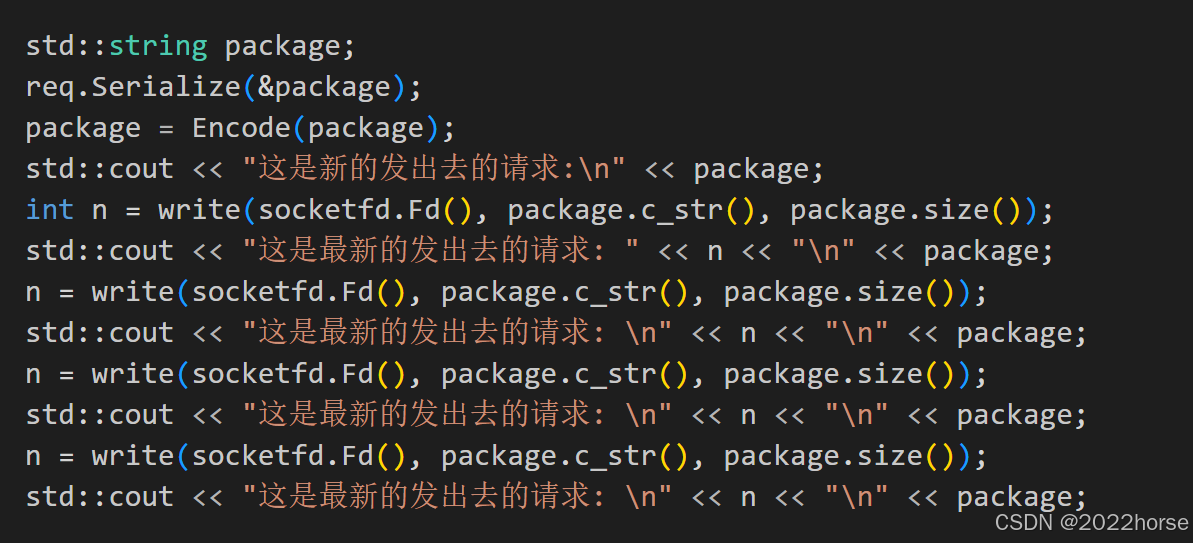

（9）客户端多个请求同时发送

2、json（用来自动支持序列反序列化）

安装命令：sudo yum install -y jsoncpp-devel

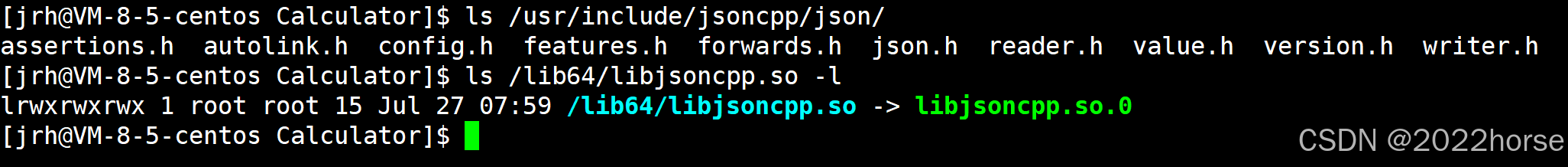

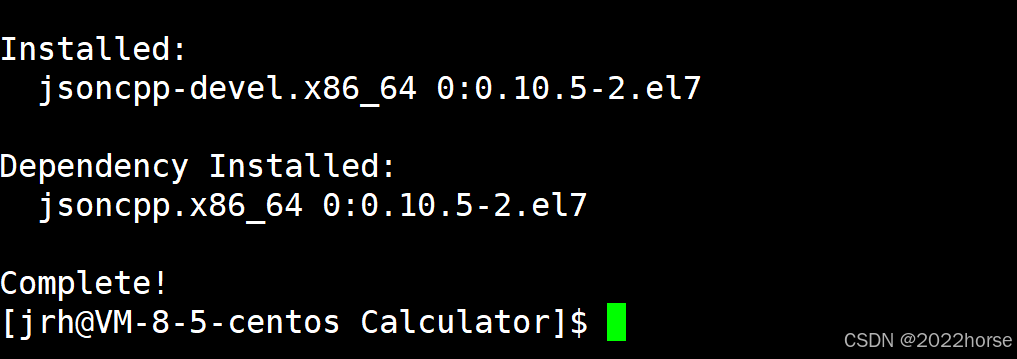

安装成功：

头文件：

#include

使用：
FastWriter:
测试用例一（序列化）：

int main() {     Json::Value part1;     part1["haha"] = "haha";     part1["hehe"] = "hehe";       Json::Value root;     root["x"] = 100;     root["y"] = 200;     root["op"] = '+';     root["desc"] = "this is a + oper";     root["test"] = part1;      Json::FastWriter w;     std::string res = w.write(root);      std::cout << res << std::endl;     return 0; }

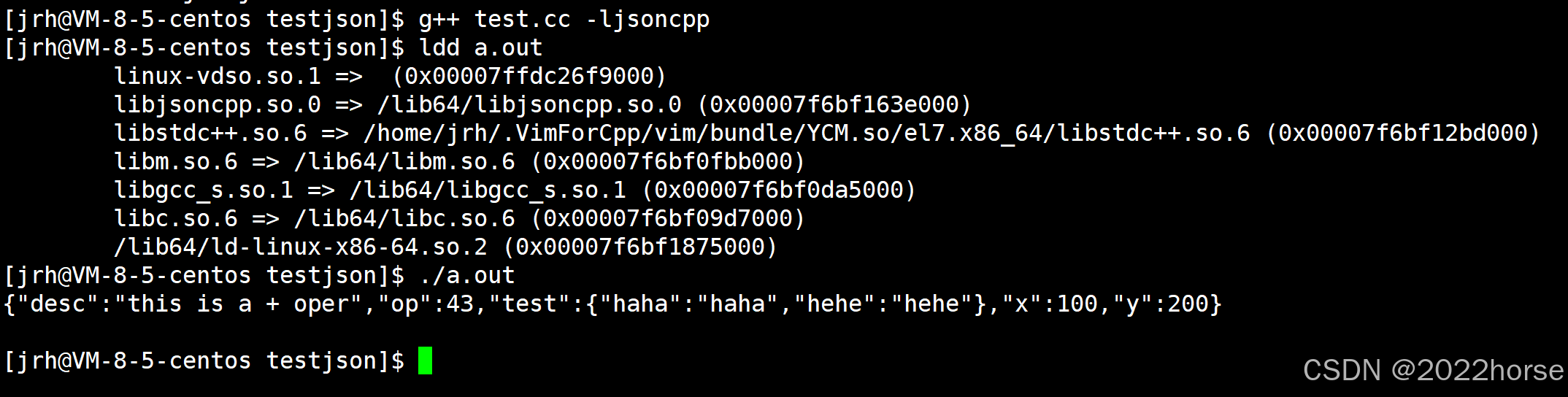

编译：
g++ test.cc -ljsoncpp

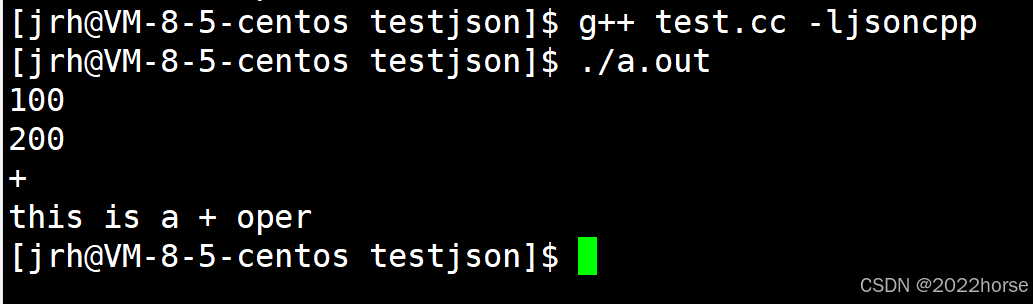

测试用例二（反序列化）：
FastWriter:

int main() {     Json::Value part1;     part1["haha"] = "haha";     part1["hehe"] = "hehe";       Json::Value root;     root["x"] = 100;     root["y"] = 200;     root["op"] = '+';     root["desc"] = "this is a + oper";     root["test"] = part1;      Json::FastWriter w;     std::string res = w.write(root);          sleep(3);      Json::Value v;     Json::Reader r;     r.parse(res, v);      int x = v["x"].asInt();     int y = v["y"].asInt();     char op = v["op"].asInt();     std::string desc = v["desc"].asString();     Json::Value temp = v["test"];     std::cout << x << std::endl;     std::cout << y << std::endl;     std::cout << op << std::endl;     std::cout << desc << std::endl;     return 0; }

测试用例三（序列化）：
StyleWriter:

int main() {     Json::Value part1;     part1["haha"] = "haha";     part1["hehe"] = "hehe";       Json::Value root;     root["x"] = 100;     root["y"] = 200;     root["op"] = '+';     root["desc"] = "this is a + oper";     root["test"] = part1;      Json::StyleWriter w;     std::string res = w.write(root);      std::cout << res << std::endl;     return 0; }

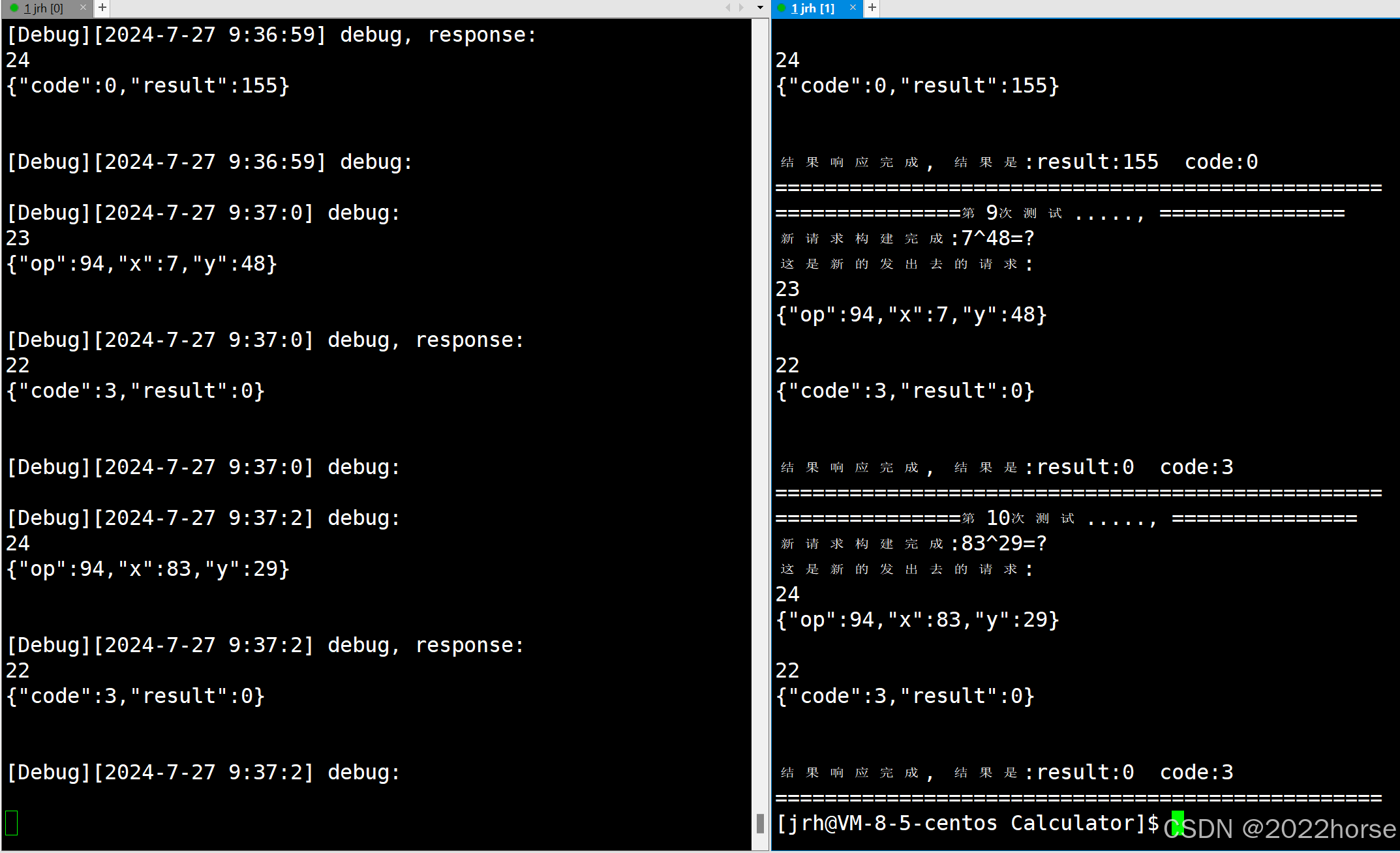

3、用json进行序列反序列化结果

Makefile:

.PHONY:all all:servercal clientcal  Flag=-DMySelf=1 Lib=-ljsoncpp  servercal:ServerCalculator.cc 	g++ -o $@ $^ -std=c++11 $(Lib) #$(Flag) clientcal:ClientCalculator.cc 	g++ -o $@ $^ -std=c++11 $(Lib) #$(Flag)  .PHONY:clean clean: 	rm -f servercal clientcal

Protocol.hpp:

#pragma once // 定制协议 #include  #include  #include   // #define MySelf 1  const std::string blank_space_sep = " "; const std::string protocol_sep = "\n";  std::string Encode(std::string &content) {     // 封装报头     std::string package = std::to_string(content.size());     package += protocol_sep;     package += content;     package += protocol_sep;     return package; }  bool Decode(std::string &package, std::string *content) // "len"\n"x op y"\n {     // package = len_str + content_str + 2 总长度等于长度字符串长度+正文长度+两个\n的长度     size_t pos = package.find(protocol_sep);     if (pos == std::string::npos)     {         return false;     }     std::string len_str = package.substr(0, pos);     // 分理出长度     size_t len = std::stoi(len_str);     size_t total_len = len_str.size() + len + 2;     if (package.size() < total_len)     {         return false;     }     // 完整报文--提取有效载荷     *content = package.substr(pos + 1, len);     // 移除报文，防止多余报文影响     package.erase(0, total_len);     return true; }  class Request { public:     Request(int data1, int data2, char oper)         : x(data1), y(data2), op(oper)     {     }     Request()     {     }  public:     bool Serialize(std::string *out)     { #ifdef MySelf         // 构建有效载荷         // struct --> string "x op y" => "len"\n"x op y"         std::string s = std::to_string(x);         s += blank_space_sep;         s += op;         s += blank_space_sep;         s += std::to_string(y);          *out = s; #else         Json::Value root;         root["x"] = x;         root["y"] = y;         root["op"] = op;         Json::FastWriter w;         *out = w.write(root); #endif         return true;     }     bool Deserialize(const std::string &in) // "x op y"     { #ifdef MySelf         size_t leftpos = in.find(blank_space_sep);         if (leftpos == std::string::npos)         {             return false;         }         std::string part_x = in.substr(0, leftpos);          size_t rightpos = in.rfind(blank_space_sep);         if (rightpos == std::string::npos)         {             return false;         }         std::string part_y = in.substr(rightpos + 1);         if (leftpos + 1 != rightpos - 1)         {             return false;         }         op = in[leftpos + 1];         x = std::stoi(part_x);         y = std::stoi(part_y); #else         Json::Value root;         Json::Reader r;         r.parse(in, root);          x = root["x"].asInt();         y = root["y"].asInt();         op = root["op"].asInt(); #endif         return true;     }     void DebugPrint()     {         std::cout << "新请求构建完成:" << x << op << y << "=?" << std::endl;     }  public:     int x;     int y;     char op; // +-*/ };  class Response { public:     Response(int res, int c)         : result(res), code(c)     {     }     Response()     {     }  public:     bool Serialize(std::string *out)     { #ifdef MySelf         // 构建有效载荷         // "len"\n"result code"         std::string s = std::to_string(result);         s += blank_space_sep;         s += std::to_string(code);          *out = s; #else         Json::Value root;         root["result"] = result;         root["code"] = code;         Json::FastWriter w;         *out = w.write(root); #endif         return true;     }     bool Deserialize(const std::string &in) // "result code"     { #ifdef MySelf         size_t pos = in.find(blank_space_sep);         if (pos == std::string::npos)         {             return false;         }         std::string res = in.substr(0, pos);         std::string cod = in.substr(pos + 1);         result = std::stoi(res);         code = std::stoi(cod); #else         Json::Value root;         Json::Reader r;         r.parse(in, root);          result = root["result"].asInt();         code = root["code"].asInt(); #endif         return true;     }     void DebugPrint()     {         std::cout << "结果响应完成, 结果是:" << "result:" << result << "  " << "code:" << code << std::endl;     }  public:     int result;     int code; // 0表示可信，非零表示不可信，相对应的数字表示相对应的错误原因 };

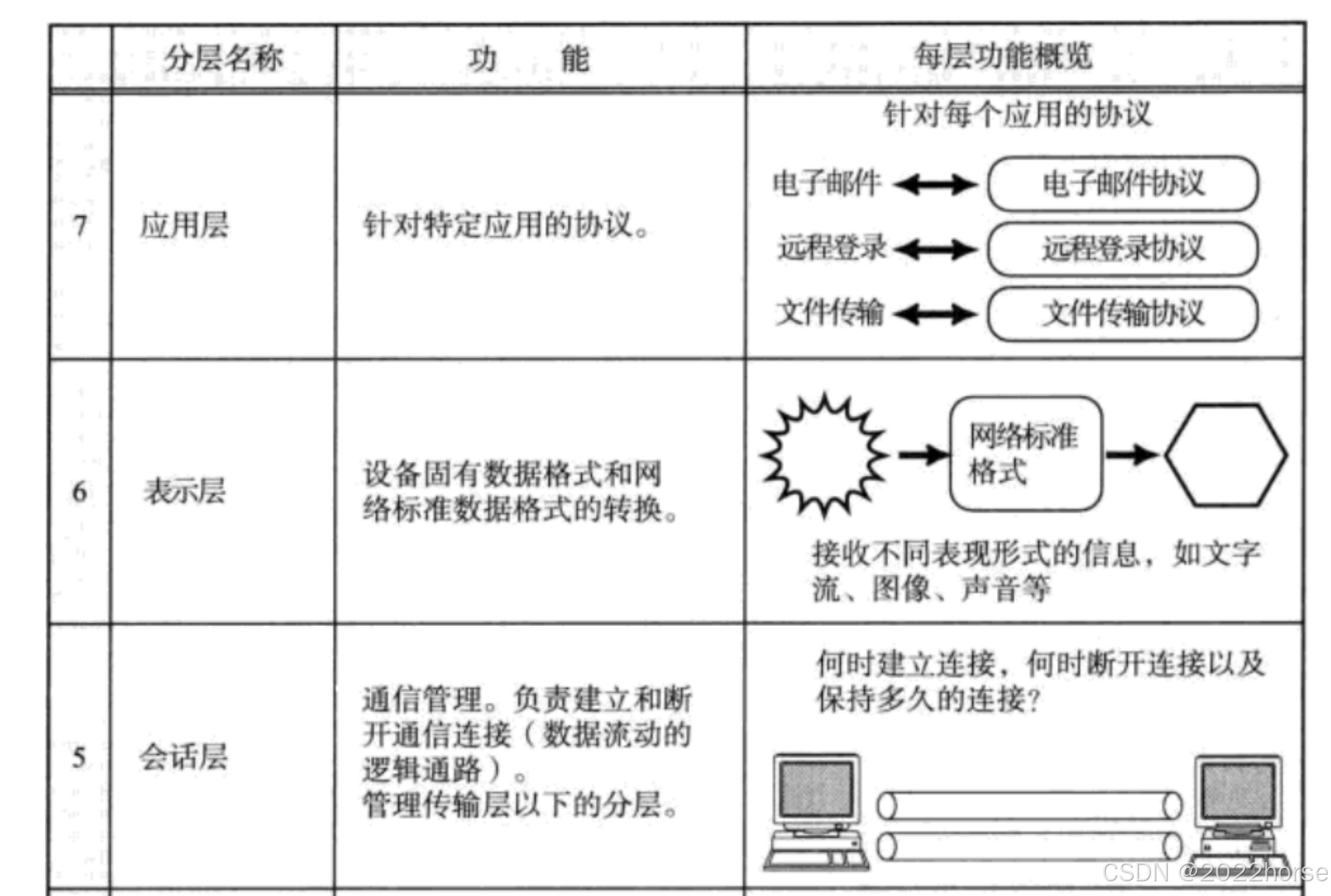

三、重谈OSI7层模型

这三层不在内核中实现，是我们手动实现。
