使用KeepAlived配置实现虚IP在多服务器节点漂移

1 ）环境准备

• 2台 linux , 一主一备
  • 节点1：192.168.184.30 CentOS 7 Master
  • 节点2：192.168.184.40 CentOS 7 Backup
  • VIP 192.168.184.50
• 安装 KeepAlived, $ yum install keepalived
  • 注意，安装好yum源，base 源就有这个软件
  • 两台都执行安装
• 关闭selinux 和 防火墙
  • $ setenforce 0 临时关闭
    • 或 vim /etc/sysconfig/selinux 编辑 SELINUX=disabled 永久关闭
  • $ systemctl stop firewalld 关闭
    • systemctl disable firewalld 关闭自启动
  • 这里非常重要，否则可能两台机器无法通信

2 ) 相关配置说明

• 查看软件生成了哪些文件, $ rpm -ql keepalived
  • 可以选择其中一台去执行
  • 输出有一些比较重要的文件和目录，可以去看看，这里着重说明
  • /etc/keepalived/keepalived.conf 主配置文件
  • /etc/sysconfig/keepalived 更改默认属性配置文件
  • /usr/bin/genhash 二进制程序
  • /usr/lib/systemd/system/keepalived.service 使用systemctl 启动停止查看
  • /usr/libexec/keepalived 这是lib包
  • /usr/sbin/keepalived 这是主程序文件
• 查看相关配置文件 $ vim /etc/keepalived/keepalived.conf
  • 可以先在一台上操作，比如 184.30 这台机器
  • ! Configuration File for keepalived 这一段是注释
  • global_defs 块中，决定了全局属性，全局配置, 对整个 keepalived 生效

    global_defs { 	notification_email {   # 这里可以写多个邮箱, 确保服务器在内网并且邮箱可收到当前服务器发送的邮件 		admin@baidu.com 		master@baidu.com 	} 	notification_email_from  ka@baidu.com  # 填写自己的邮箱 	smtp_server 192.168.184.200 	smtp_connect timeout 30 # 连接邮件服务器时的超时时长 	router_id Nginx  # 这里 router_id 自己起个名字 	# vrrp_skip_check_adv_addr # 以下都注释掉 	# vrrp_strict     # 严格的vrrp限制，可以注释掉，可能会有绑定好了，但ping不通的问题，所以注释了 	# vrrp_garp_interval 0 	# vrrp_gna_interval 0 }

  • vrrp_instance Nginx_1 块，是vrrp的实例，名称叫做 Nginx_1 这个自己修改

    vrrp instance Nginx_1 { 	state MASTER        # 标记是 master 还是 backup 	interface ens33       # 当前服务器需要绑定的网卡，指定一块网卡, 根据实际情况指定内网网卡(184.30这块) 	virtual_router_id 51   # 标识虚拟路由id，可以自己写，要确保相同名称的实例，这里的id是一样的 	priority 100   # 指定优先级，值越大，转移优先级越高 	advert_int 1 	authentication { 		auth_type PASS # 认证方式，通过密码 		auth_pass 1111 	} 	virtual_ipaddress { # 虚拟的ip地址，下面可以填入多个，VIP 也可以就填一个，按照之前设计 		192.168.200.50 	} }

  • 其他配置都可以先删除
• 接着，在 184.40 的 /etc/keepalived/keepalived.conf 配置文件做类似必要修改

  global_defs { 	notification_email { 		admin@baidu.com 		master@baidu.com 	} 	notification_email_from  ka@baidu.com  	smtp_server 192.168.184.200 	smtp_connect timeout 30 # 连接邮件服务器时的超时时长 	router_id Nginx  	# vrrp_skip_check_adv_addr 	# vrrp_strict 	# vrrp_garp_interval 0 	# vrrp_gna_interval 0 }  vrrp instance Nginx_1 { # 这里要和 master 配置成同一个实例名称，否则不会成功 	state BACKUP   # 注意这里     	interface ens33       # 根据实际情况指定内网网卡(184.40这块) 	virtual_router_id 51   # 同 master 一致，才能保证转移 	priority 98    # 这个优先级较小 	advert_int 1 	authentication { 		auth_type PASS # 认证方式，通过密码 		auth_pass 1111 	} 	virtual_ipaddress { # 虚拟的ip地址，下面可以填入多个，VIP 也可以就填一个，按照之前设计 		192.168.200.50 	} }

• 配置好两台之后，我们在 184.30 机器上监控下日志，新开一个控制台, $ tail -f /var/log/messages
• 之后再 184.30 上开启一个终端，启动 $ systemctl start keepalived
• 通过 var/log/messages 日志的监控，我们可以看到如下关键信息

  Starting Keepalived v1.3.5 (03/19,2017)，git commit v1.3.5-6 g6fa32f2   这里可以看到软件版本 Opening file '/etc/keepalived/keepalived.conf'   这里正在打开配置文件 Starting Healthcheck child process, pid=3968   这里进行健康检查 Starting VRRP child process, pid=3969    这里启动 VRRP 协议 Keepalived healthcheckers[3968]: Opening file '/etc/keepalived/keepalived.conf Registering Kernel netlink reflector Registering Kernel netlink command channel Registering  gratuitous  ARP  shared  channel Opening file '/etc/keepalived/keepalived.conf' Started LVS and VRRP High Availability  Monitor VRRP Instance(Nginx 1) removing protocol VIPs. Using LinkWatch kernel netlink reflector... VRRP sockpool: [ifindex(2), proto(112), unicast(0), fd(10,11)] VRRP_Instance(Nginx_1) Transition to MASTER STATE  # 注意这里，进入 master 状态 VRRP_Instance(Nginx_1) Entering MASTER  STATE VRRP_Instance(Nginx_1) setting protocol IPs.  # 注意这里，设置 ip Sending gratuitous ARP on ens33 for 192.168.184.50   # 配置184.50到当前节点 VRRP_Instance(Nginx_1) Sending/queueing gratuitous ARPs on ens33 for 192.168.184.50 # 不停发送信息 Sending gratuitous ARP on ens33 for 192.168.184.50 Sending gratuitous ARP on ens33 for 192.168.184.50

  • 184.30 后面在局域网内不停发送 ARP 广播信息：我已经有了184.50地址了，并且我是健康的
  • 184.40 机器收到后发现自己的优先级较低，会自动进入备用和待命状态
• 在184.30 这台机器上检查 $ ip a

  1: lo:  mtu 65536 qdisc noqueue state UNKNOWN qlen 1 	link/loopback 00：00：00：00：00：00 brd 00：00：00：00：00：00 	inet 127.0.0.1/8 scope host lo 		valid lft forever preferred lft forever 	inet6 ：： 1/128 scope host 		valid lft forever preferred lft forever  2: ens33:  mtu 1500 qdisc pfifo fast state UP qlen 1 000 	link/ether 00：0c:29:e1:51:9c brd ff:ff:ff:ff:ff:ff 	inet 192.168.184.30/24 brd 192.168.184.255 scope global ens33 		valid lft forever preferred lft forever 	inet 192.168.184.50/32 scope global ens33 		valid lft forever preferred lft forever  	inet6 fe80::e2f8:ff8a:c97a:2368/64 scope link 		valid lft forever preferred lft forever

  • 这里可以看到 ens33上存在： inet 192.168.184.50/32 scope global ens33
  • 也就是 184.50 被绑定到了 ens33 网卡上了
  • 使用其他机器，比如 184.40 ping 这个 184.50 显示正常
  • 这样，184.50 这个 VIP 就可以正常对外提供服务了
• 按照同样的方法，监测并启动 184.40 这台 backup 机器
  • 它会进入 BACKUP STATE 并不断进行监测
  • 有一条重要信息：VRRP_Instance(Nginx_1) Received advert with higher priority 100， ours 98
  • 可见，基于优先级，这里仍旧是 BACKUP STATE
  • 执行 $ ip a 时，184.40 是不会有 184.50 的VIP信息的

3 ）模拟主节点宕机

• 在 184.30 机器上，$ systemctl stop keepalived 或 $ reboot
• 在 184.40 机器上监测的日志信息中会发现，立即进入 MASTER STATE
  • 并且 setting protocol VIPs.
  • 同时，继续广播自己已经拥有了 184.50，其他机器去主动更新本地ARP缓存表
  • 通过 $ ip a 可以看到 184.50 已经有了
• 当184.30机器恢复并重新上线
  • 184.30 会立即变成 MASTER STATE
  • 184.40 会立即降级 BACKUP STATE
  • 这个是默认的配置，有时候我们并不想有这个效果，会对业务存在一定风险
• 如果不想重新上线后又变成了 MASTER STATE，即非抢占式的
  • 在两台机器的 /etc/keepalived/keepalived.conf 的 vrrp_instance Nginx_1 段中
  • 添加一项配置 nopreempt 并且 都配置成 state BACKUP，没有 MASTER 了
  • 这样就都配置成了非抢占式，注意这里，非抢占式都配置成 BACKUP
  • 只要有一台配置了 MASTER 并且优先级较大，非抢占式就不会成功，就会去抢占
• 以上就实现了2台机器的 VIP 转移, 需要多个机器的话，就多配置几台即可

4 ）日志管理

• 默认情况下，配置到了 /var/log/messages 中，如果不想配置在这里
• 可以在 /etc/sysconfig/keepalived 中

  # Options for keepalived. See `keepalived --help' output and keepalived(8) and # keepalived.conf(5) man pages for a list of all options. Here are the most #  common ones ： # #  --vrrp                  -P       Only run with VRRP subsystem. #  --check                 -C       Only run with Health-checker subsystem. #  --dont-release-vrrp     -V       Dont remove VRRP VIPs & VROUTEs on daemon stop. # --dont-release-ipvs      -I       Dont remove IPVS topology on daemon stop. # --dump-conf              -d       Dump the configuration data. #  --log-detail            -D       Detailed log messages. #  --log-facility          -S       0-7 Set local syslog facility (default=LOG DAEMON) #  KEEPALIVED OPTIONS="-D -d -S  0"   # 修改这里，默认是 -D

  • KEEPALIVED OPTIONS="-D -d -S 0" 将 日志文件 放入 -S 中
• 之后，$ vim /etc/rsyslog.conf 更改日志的存放位置

  local7.*                           /var/log/boot.log local0.*                           /var/log/keepalived/keepalived.log

• 之后，$ systemctl restart rsyslog 重启日志服务
• 之后，$ systemctl restart keepalived 重启 keepalived
• 检查，$ cd /var/log/keepalived/ && ll 下发现存在 keepalived.log 文件
  • 以后，所有的 keepalived 日志都会写在这里

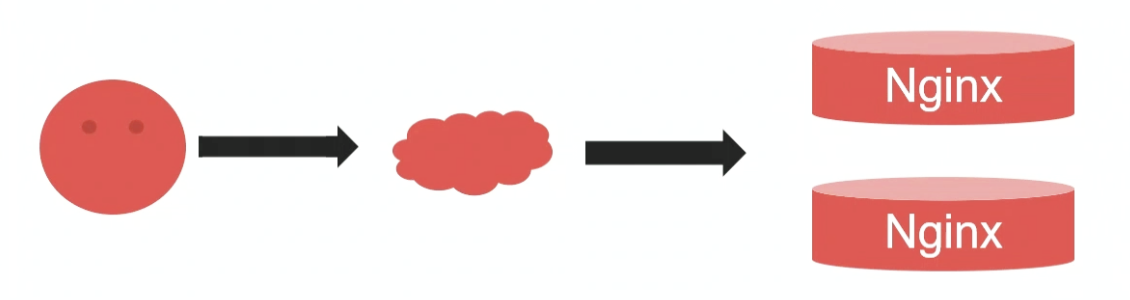

Nginx 高可用原理

1 ) 原理

• 同一时刻，两台Nginx只能有一台拥有 VIP
• 当 Nginx 挂掉，KeepAlived 不会因为Nginx挂掉而转移 VIP
• 而是宕机(或KeepAlived服务退出)之后才能转移
• 我们需要写一个脚本，把 keepalived 和 Nginx 结合起来，实现服务的故障转移
• 我们需要监测nginx程序，如果nginx 宕掉，那么就触发故障转移
• 比如说，有两台Nginx服务器，准备好相同的数据，一台服务器节点宕掉之后
• 另外一台服务器节点把对应的Nginx服务给我启动起来
• 只要ip漂过来之后，对于用户来说，仍然能访问到相关服务

2 ) 脚本

• $ vim nginx_health.sh 用于监测 nginx

  #!/bin/bash #  ps -ef | grep nginx | grep -v grep &> /dev/null  if [ $? -ne 0 ];then 	killall keepalived fi

  • $? 表示 上一行命令的执行结果
• 这里，当 Nginx 存在，执行 $ ps -ef | grep nginx | grep -v grep &> /dev/null 再执行 $ $? 这里是 0
• 如果，Nginx 不存在，执行 $ ps -ef | grep nginx | grep -v grep &> /dev/null 再执行 $ $? 这里是 1 (非零)
• 充分说明，我们可以通过这条命令的返回值来确定 Nginx 进程是否存在
• 对脚本赋予执行权限 $ chmod +x nginx_health.sh
• 两台机器都做以上处理，后续需要在 KeepAlived 配置文件中利用这样的脚本去追踪Nginx的状态
• 并且配置实现对 Nginx 的高可用，此处留下思考，不再提供细节
