要求：

        192.168.20.0/24网段不能访问192.168.30.0/24网段。

        192.168.20.0/24网段可以访问192.168.40.1（web服务器） 不能访问192.168.40.2（ftp服务器）

        192.168.30.0/24网段可以访问192.168.40.1（web服务器） 不能访问192.168.40.2（ftp服务器）

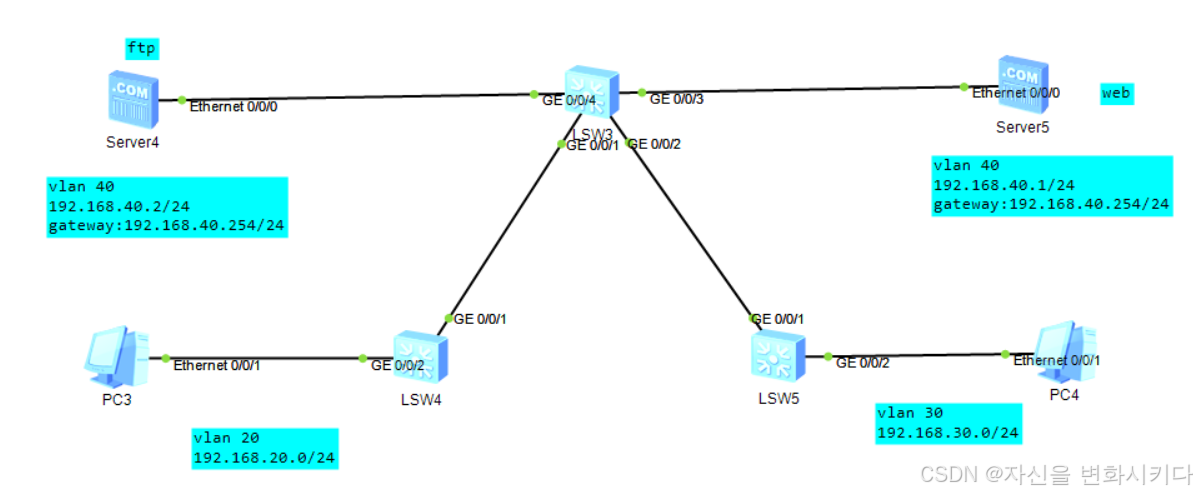

1、实验拓扑图

2、交换机配置

1）vlan配置

交换机与交换机之间使用trunk，交换机与PC、服务器之间使用Access。

LSW4：

vlan batch 20 # interface GigabitEthernet0/0/1  port link-type trunk  port trunk allow-pass vlan 20 # interface GigabitEthernet0/0/2  port link-type access  port default vlan 20 #

LSW5：

vlan batch 30 # interface GigabitEthernet0/0/1  port link-type trunk  port trunk allow-pass vlan 30 # interface GigabitEthernet0/0/2  port link-type access  port default vlan 30 #

LSW3：

# vlan batch 20 30 40 # interface GigabitEthernet0/0/1  port link-type trunk  port trunk allow-pass vlan 20 # interface GigabitEthernet0/0/2  port link-type trunk  port trunk allow-pass vlan 30 # interface GigabitEthernet0/0/3  port link-type access  port default vlan 40 # interface GigabitEthernet0/0/4  port link-type access  port default vlan 40 # interface Vlanif20  ip address 192.168.20.254 255.255.255.0 # interface Vlanif30  ip address 192.168.30.254 255.255.255.0 # interface Vlanif40  ip address 192.168.40.254 255.255.255.0 #

2）ACL配置

要求：

192.168.20.0/24网段不能访问192.168.30.0/24网段。

192.168.20.0/24网段可以访问192.168.40.1（web服务器） 不能访问192.168.40.2（ftp服务器）

192.168.30.0/24网段可以访问192.168.40.1（web服务器） 不能访问192.168.40.2（ftp服务器）

第一步：创建两个acl，acl 3001 和acl 3002，acl 3001里面写允许策略，acl 3002里面写拒绝策略。均在LSW3上配置。

acl number 3001  rule 5 permit ip source 192.168.20.0 0.0.0.255 destination 192.168.40.1 0  rule 10 permit ip source 192.168.30.0 0.0.0.255 destination 192.168.40.1 0

acl number 3002  rule 5 deny ip source 192.168.20.0 0.0.0.255 destination 192.168.30.0 0.0.0.255  rule 10 deny ip source 192.168.30.0 0.0.0.255 destination 192.168.20.0 0.0.0.25 5  rule 15 deny ip source 192.168.20.0 0.0.0.255 destination 192.168.40.2 0  rule 20 deny ip source 192.168.30.0 0.0.0.255 destination 192.168.40.2 0 #

第二步：配置分流策略。tc1匹配ACL 3001，tc2匹配acl 3002。分流操作都是and操作，与的操作。

# traffic classifier tc1 operator and  if-match acl 3001 traffic classifier tc2 operator and  if-match acl 3002 #

第三步：配置分流行为。配置tb1的行为为permit。tb2的行为为deny。

# traffic behavior tb1  permit traffic behavior tb2  deny #

第四步：配置流量分配策略。设置策略名为tp。类tc1与tb1对应，类tc2与tb2对应。

# traffic policy tp  classifier tc1 behavior tb1  classifier tc2 behavior tb2 #

第五步：在交换机的入接口（vlan所属的一段）配置流策略。也就是LSW3的G0/0/1(vlan 20)\G0/0/2(vlan 30)配置。

# vlan 20  traffic-policy tp inbound vlan 30  traffic-policy tp inbound #

 3、测试

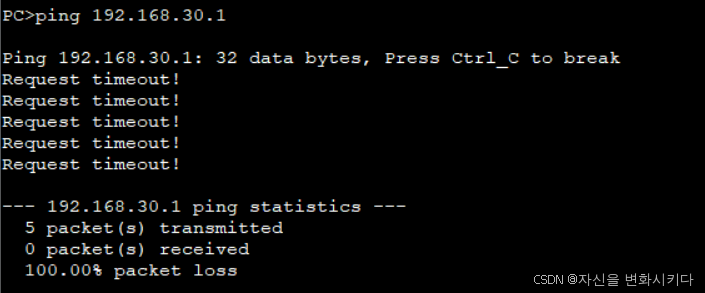

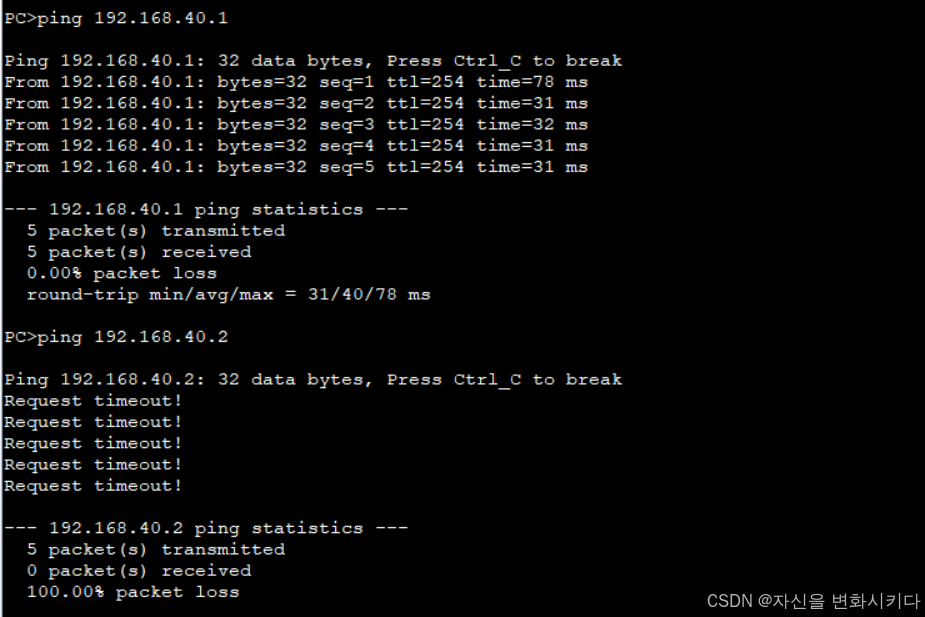

PC3：PC3ping192.168.30.1（不通）、192.168.40.1（通）、192.168.40.2（不通）。

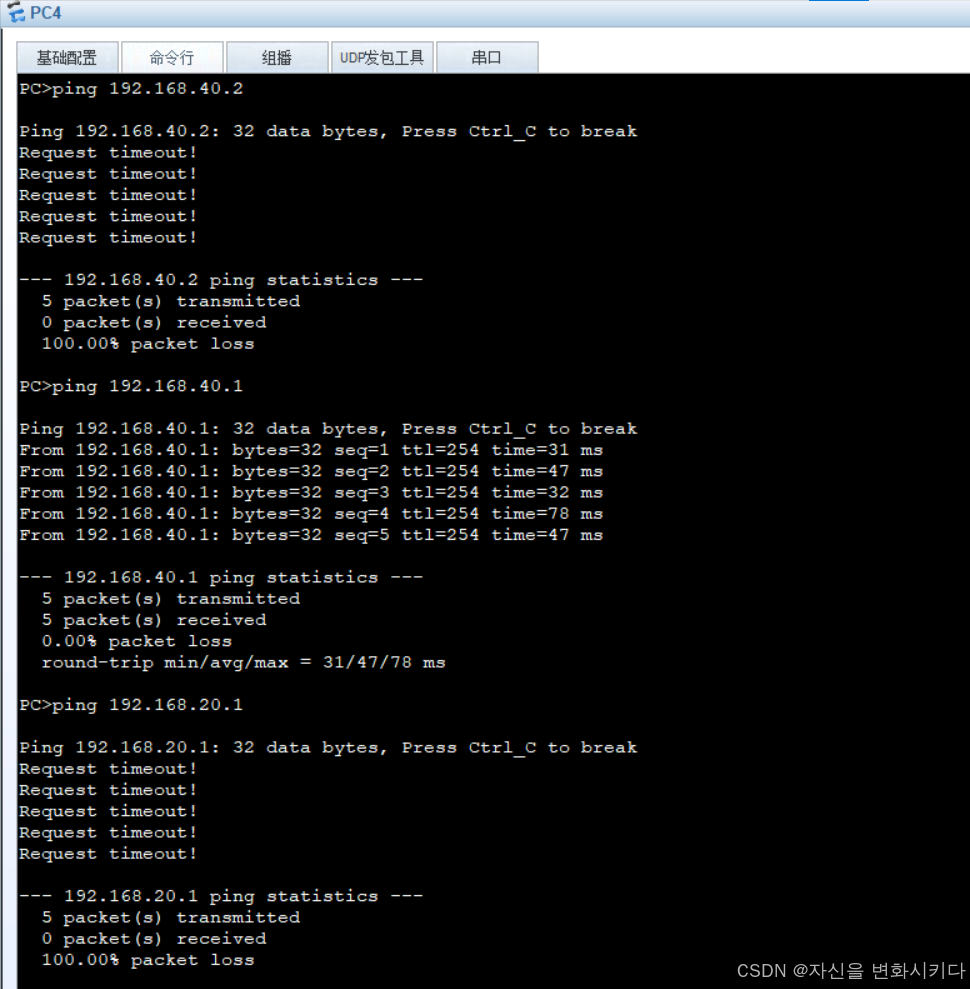

PC4：PC4ping192.168.20.1（不通）、192.168.40.1（通）、192.168.40.2（不通）。

通过上述操作，已完成要求的ACL策略。
