一，实验要求

1、AS1中存在两个环回，一个地址为192.168.1.0/2 4，该地址不能在任何协议中宣告；AS3中存在两个环回，一个地址为192.168.2.0/24，改地址不能在任何协议中宣告，最终要求这两个环回可以ping;

2、整个AS2的ip地址为172.16.0.0/16（包含AR1和AR8的预留建邻环回地址)，请合理划分；并且其内部配置ospf协议；（AS2中除了AR2没有业务网段其他都有一个业务网段)

3、AS间的骨干链路ip地址随意定制;

4、使用BGP协议让整个网络所有设备的换回可以互相访问;

5、减少路由条目数量，避免环路出现。

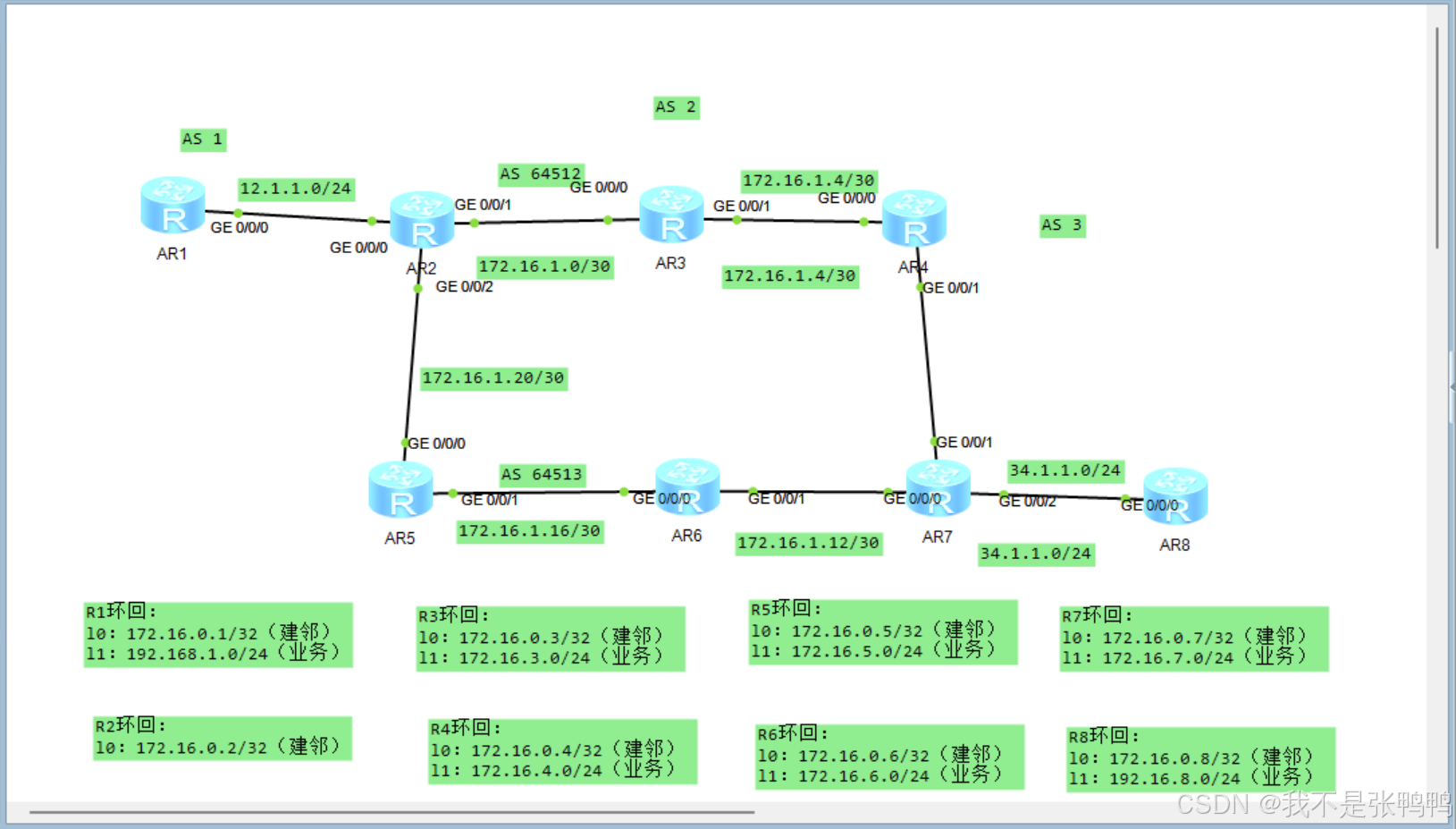

二，搭建拓扑

三，实验步骤

1、划分网段配置IP
如图所示为考虑到节约IP地址，以及网络广播风暴等问题，业务网段选用/24位掩码 需要5个，骨干链路选用/30位掩码需要6个，用于建立邻居的环回接口/32位掩码 需要8个，所以先按照所需网段中规模最大的划分（划分7个/24位掩码的网段，其中5个作为业务网段，剩余两个再往下划分分别作为骨干链路及建邻环回口的网段）其划分过程如下：

（1)先划分出7个/24位掩码的网段：

172.16.0.0/24（用于建邻环回接口网段划分)
2.16.00000000.0

172.16.1.0/24（用于骨干链路接口网段划分)
2.16.00000001.0

以下网段作为业务网段（为方便配置IP从172.16.3.0开始依次分配给AR3-AR7)
172.16.3.0/24

172.16.4.0/24

172.16.5.0/24

172.16.6.0/24

172.16.7.0/24

(2)将172.16.0.0/24划分建邻环回接口的网段(8个/3
2位掩码):
172.16.0.1/32    172.16.0.00000001
172.16.0.2/32    172.16.0.00000011
172.16.0.3/32
172.16.0.4/32
172.16.0.5/32
172.16.0.6/32
172.16.0.7/32
172.16.0.8/32
(3)将172.16.1.0/24划分骨干链路接口的网段(6个/3
0位掩码):
172.16.1.0/30
172.16.1.4/30
172.16.1.8/30
172.16.1.12/30
172.16.1.16/30
172.16.1.000000 00
172.16.1.000001 00

2、配置ospf使AS2中内部网络互通，达成建立BGP
的基本条件
3、建立BGP邻居
4、在BGP协议中宣告网段，同时考虑到减少路由条
目，以及防止环路的产生
5、使用下vpn隧道技术。并以AR1,AR8环回口封装
原目在BGP协议中宣告网段，以及减少路由条目，
防止环路的产生

四、实验步骤

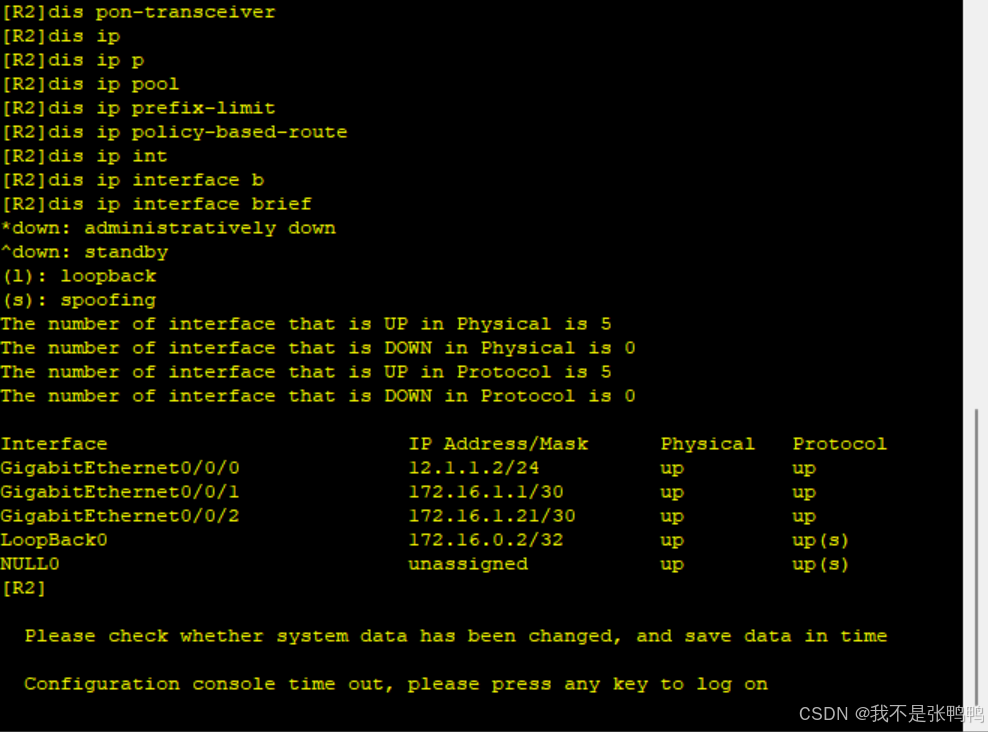

1、根据划分的网段为各个设备配置IP地址

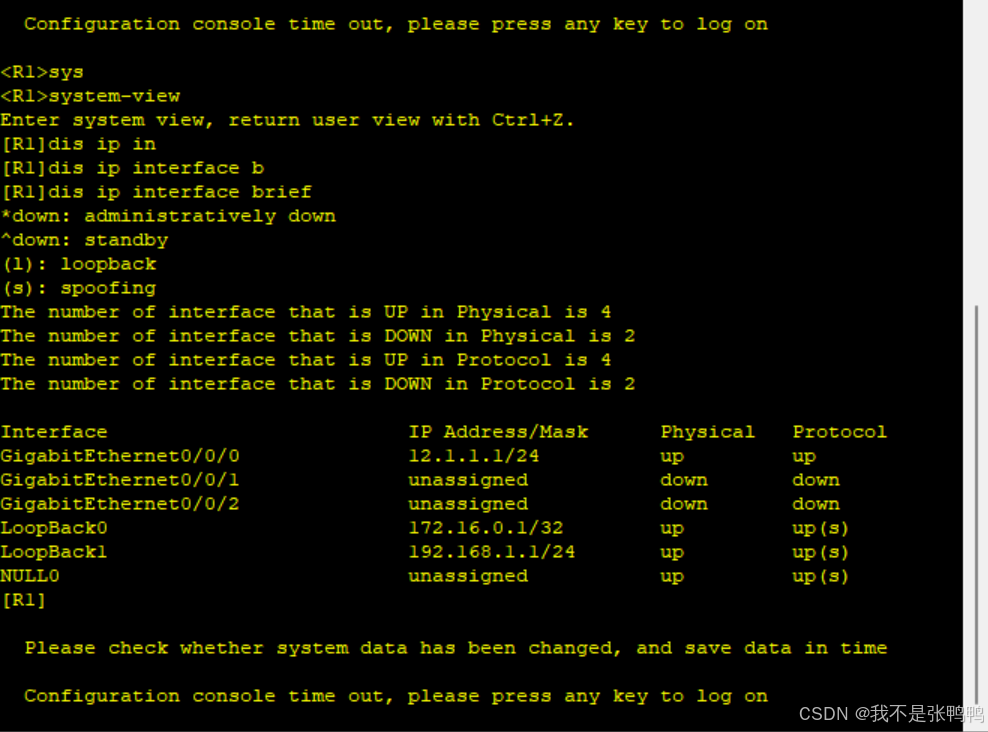

R1

R2

R3

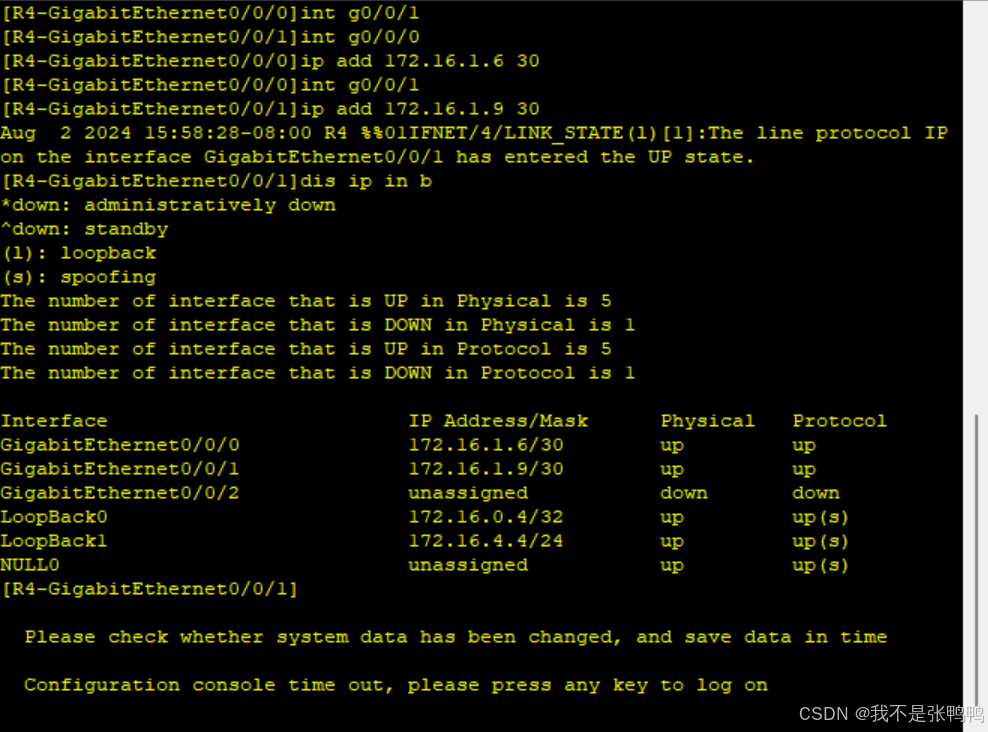

R4

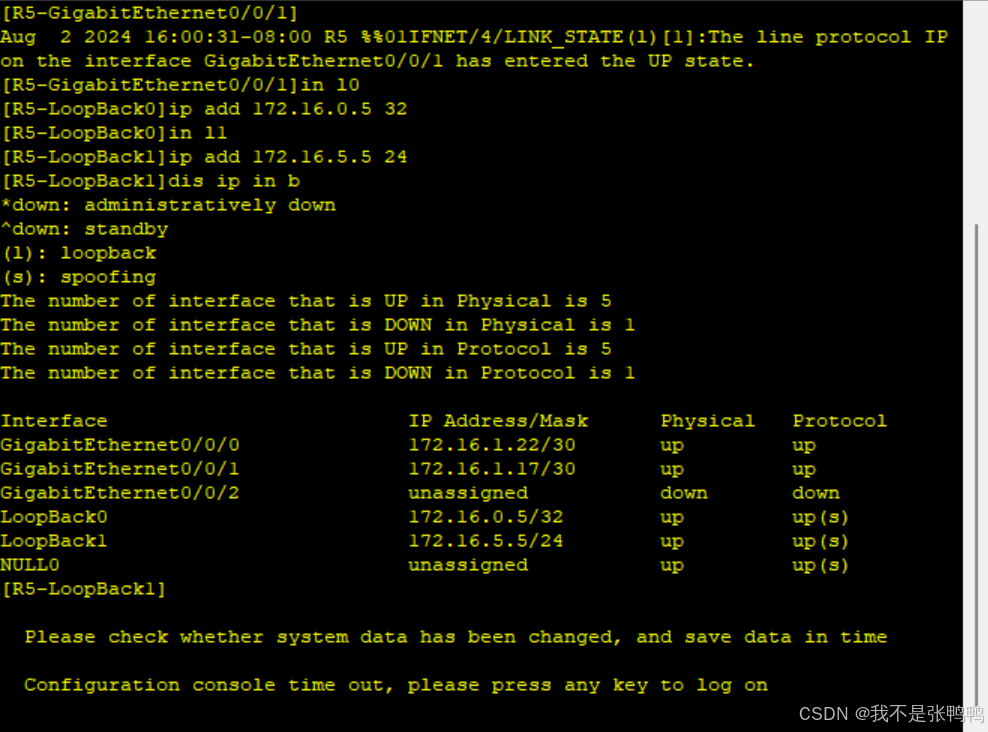

R5

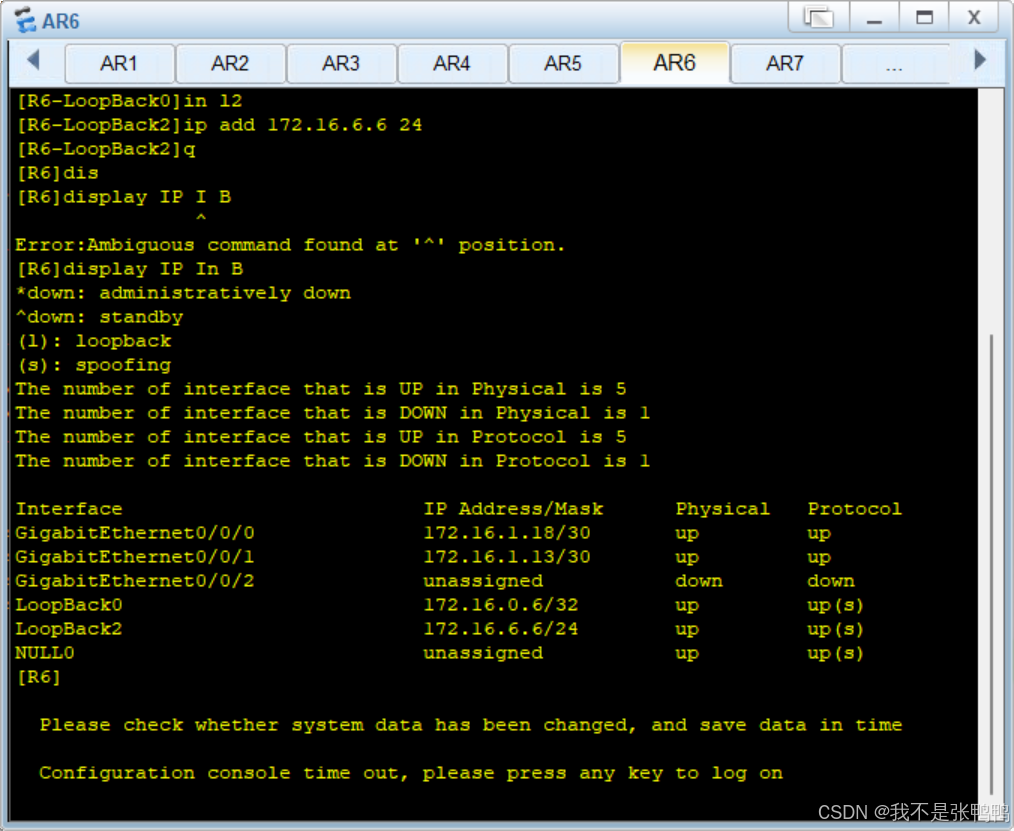

R6

R7

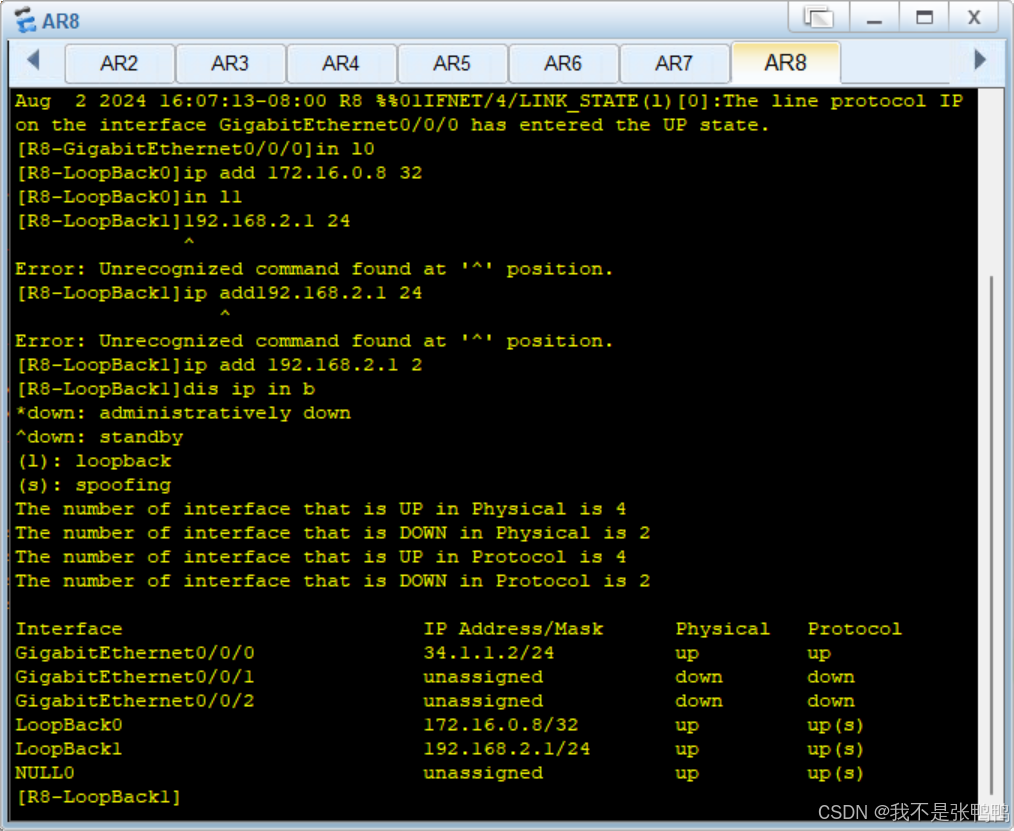

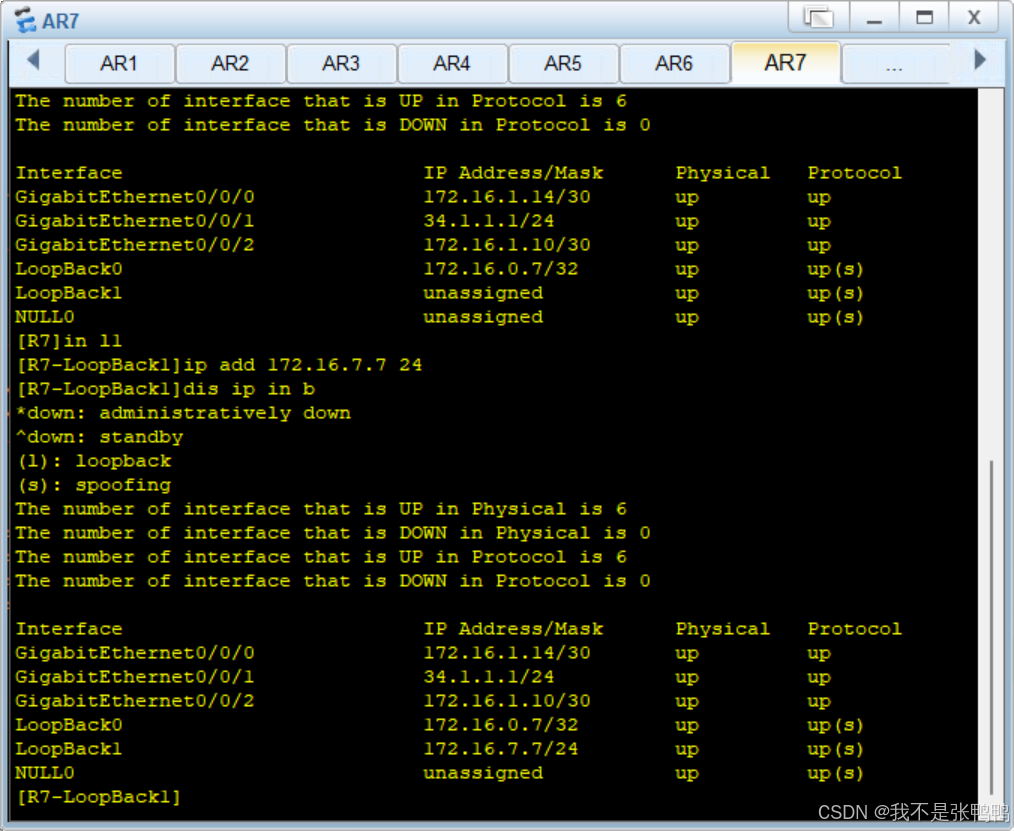

R8

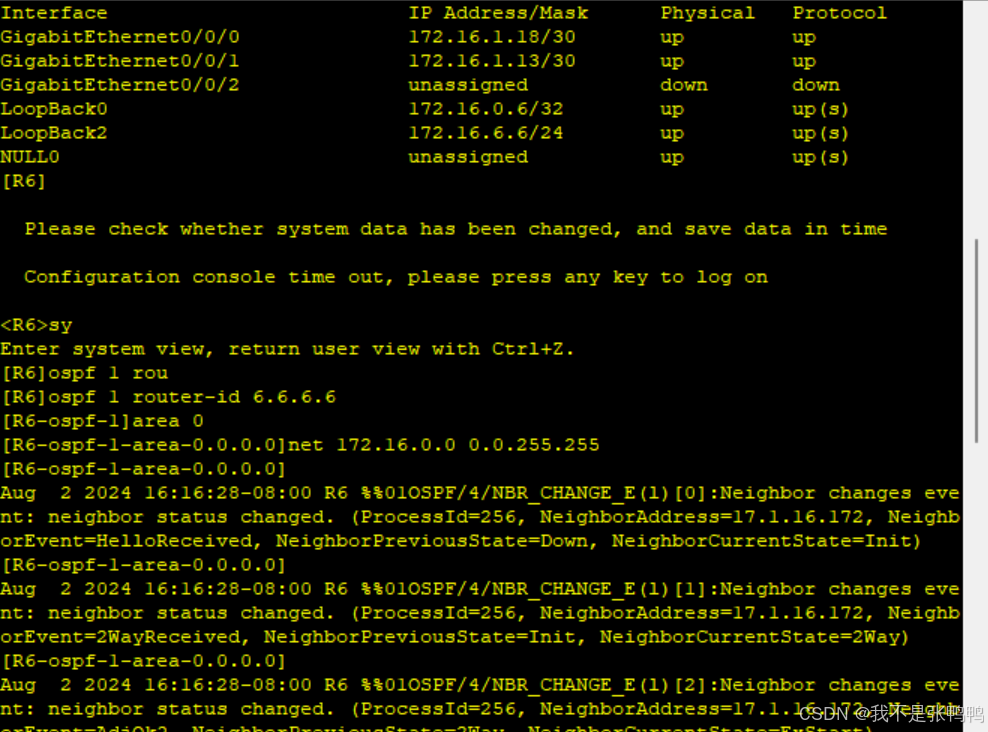

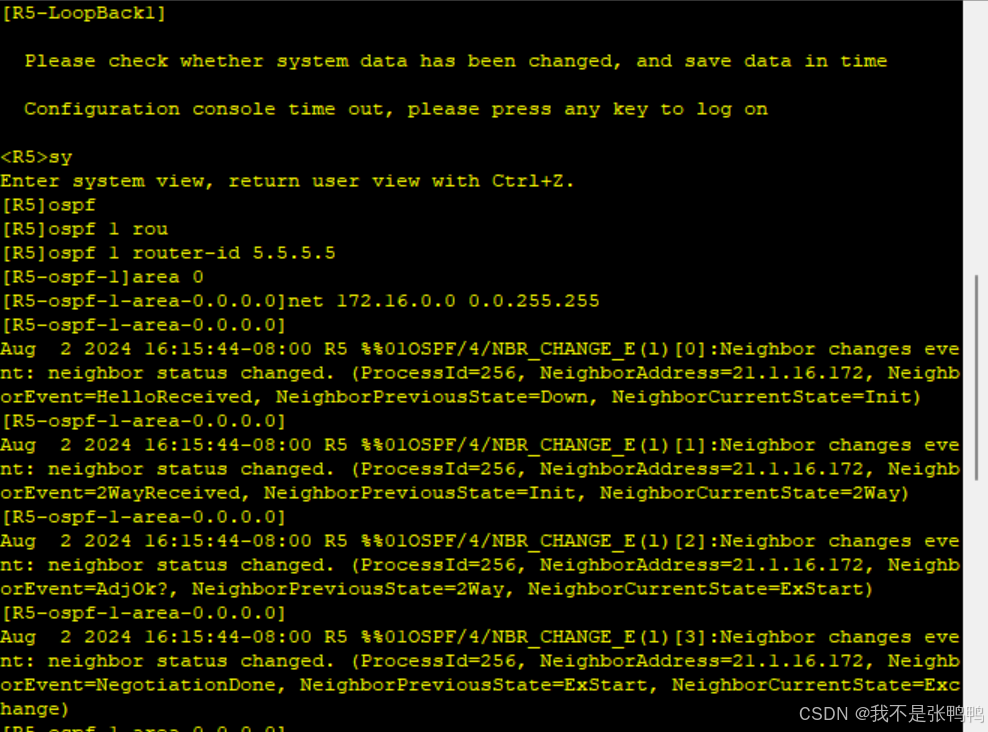

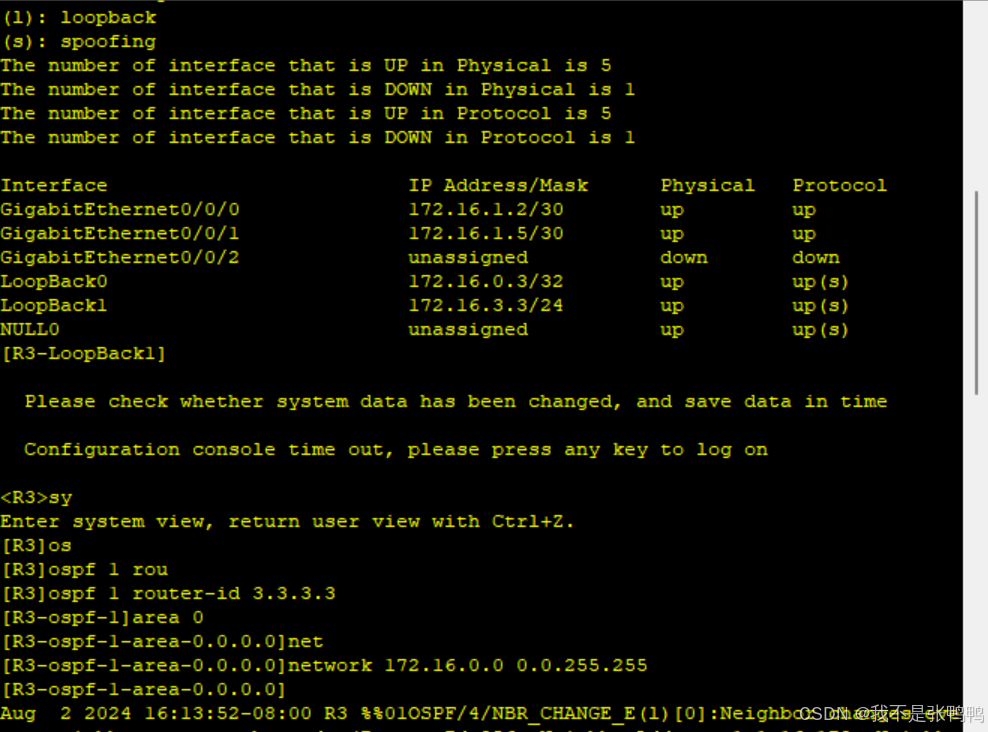

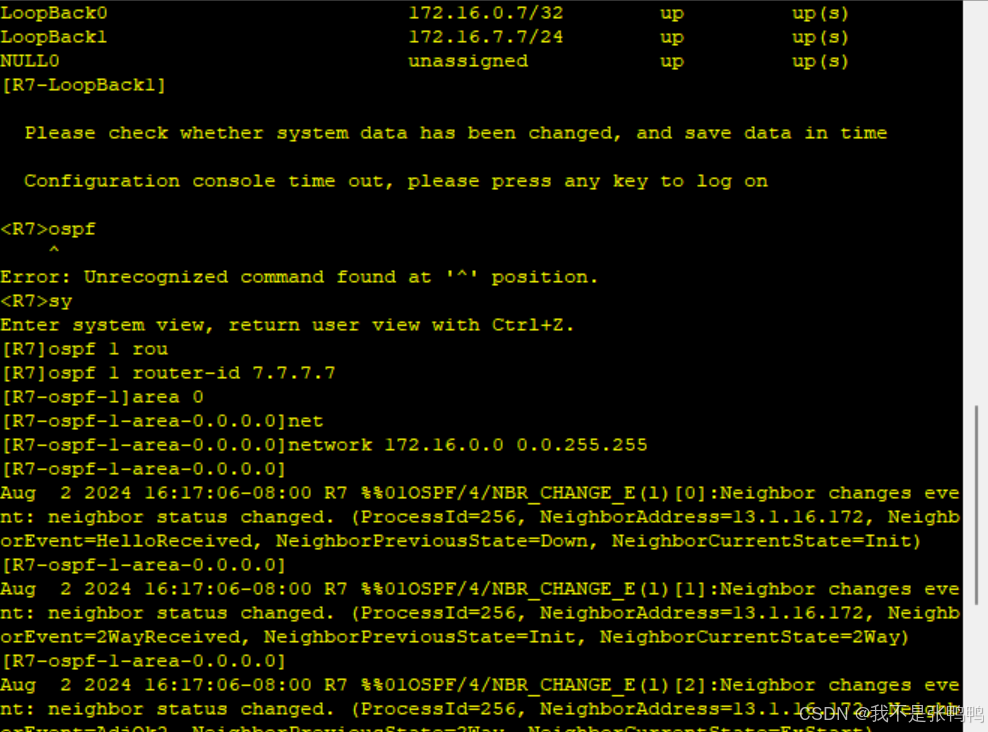

2.配置ospf使AS2中网络互通

由于AS2的所有网段都是由172.16.0.0/16划分的，所以可以在每个路由器上直接官宣这个网段：

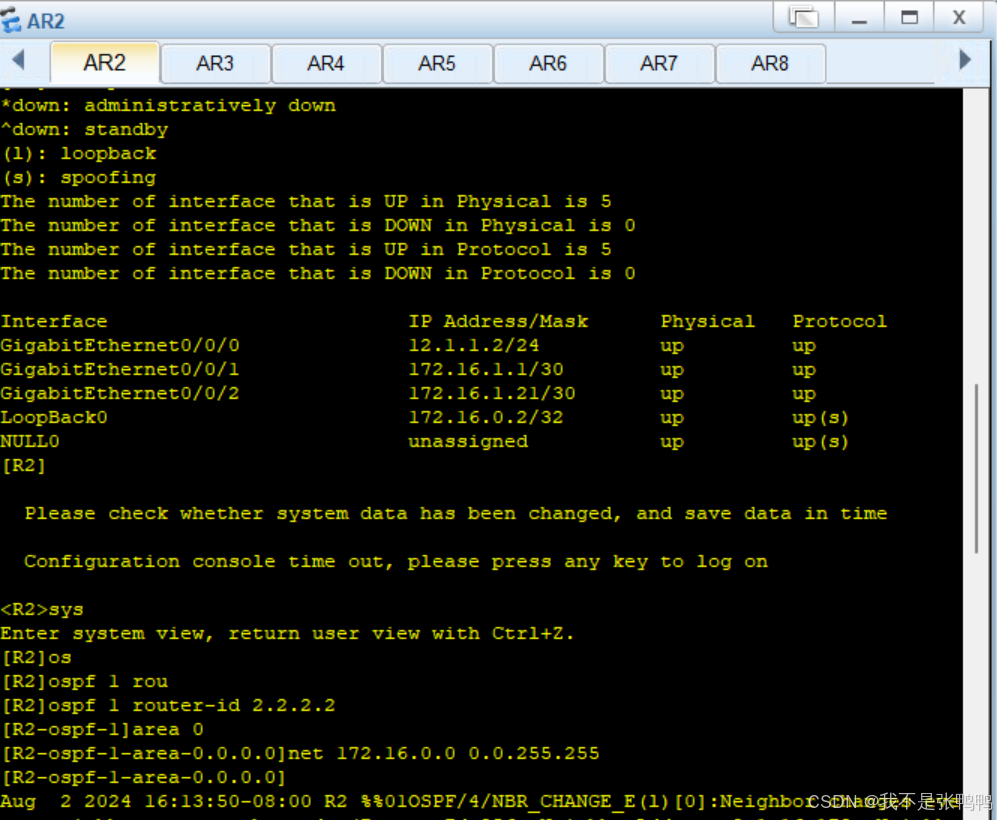

R2

R3

R4

R5

R6

R7

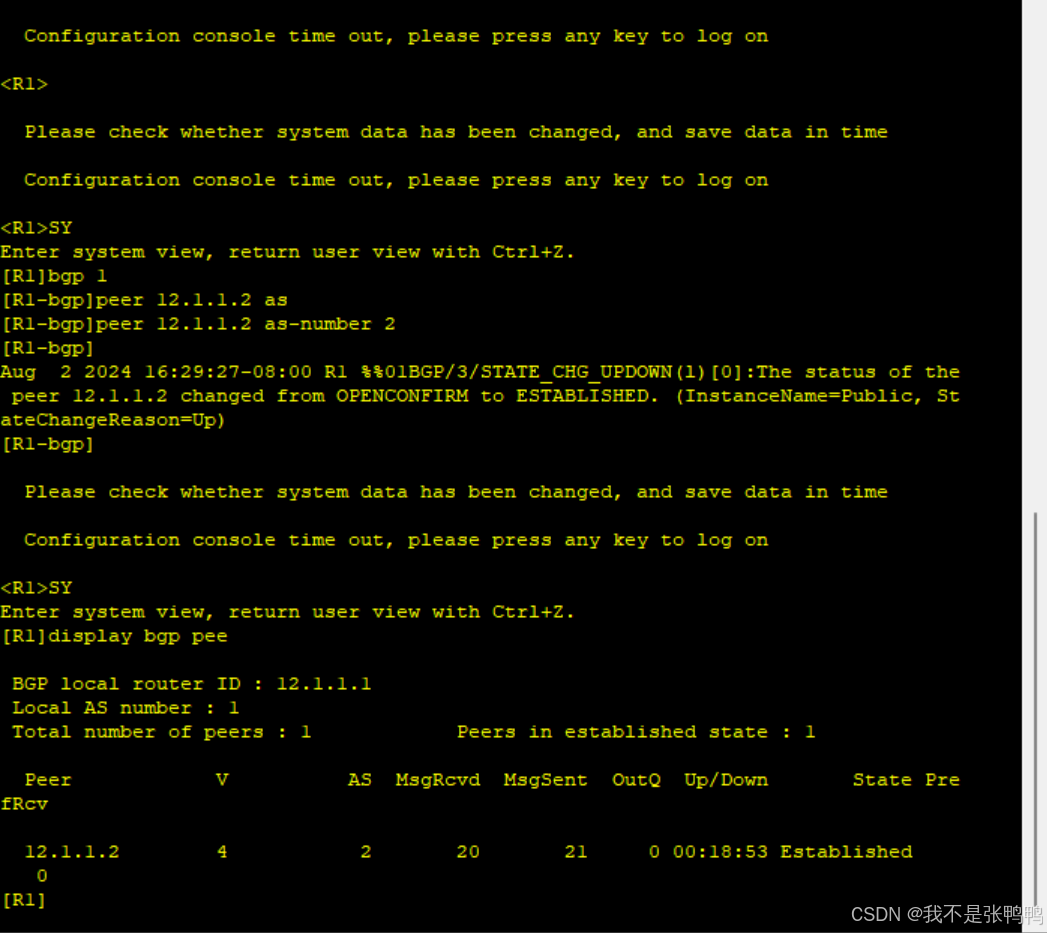

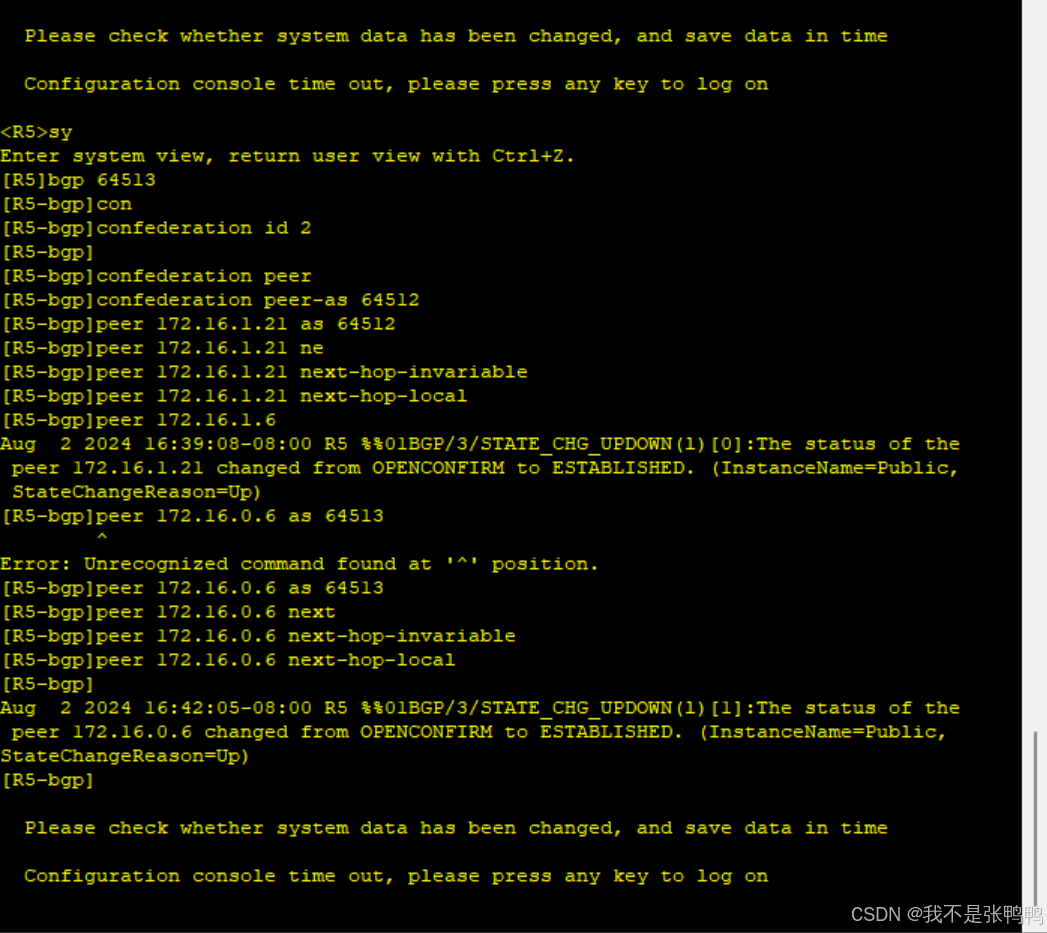

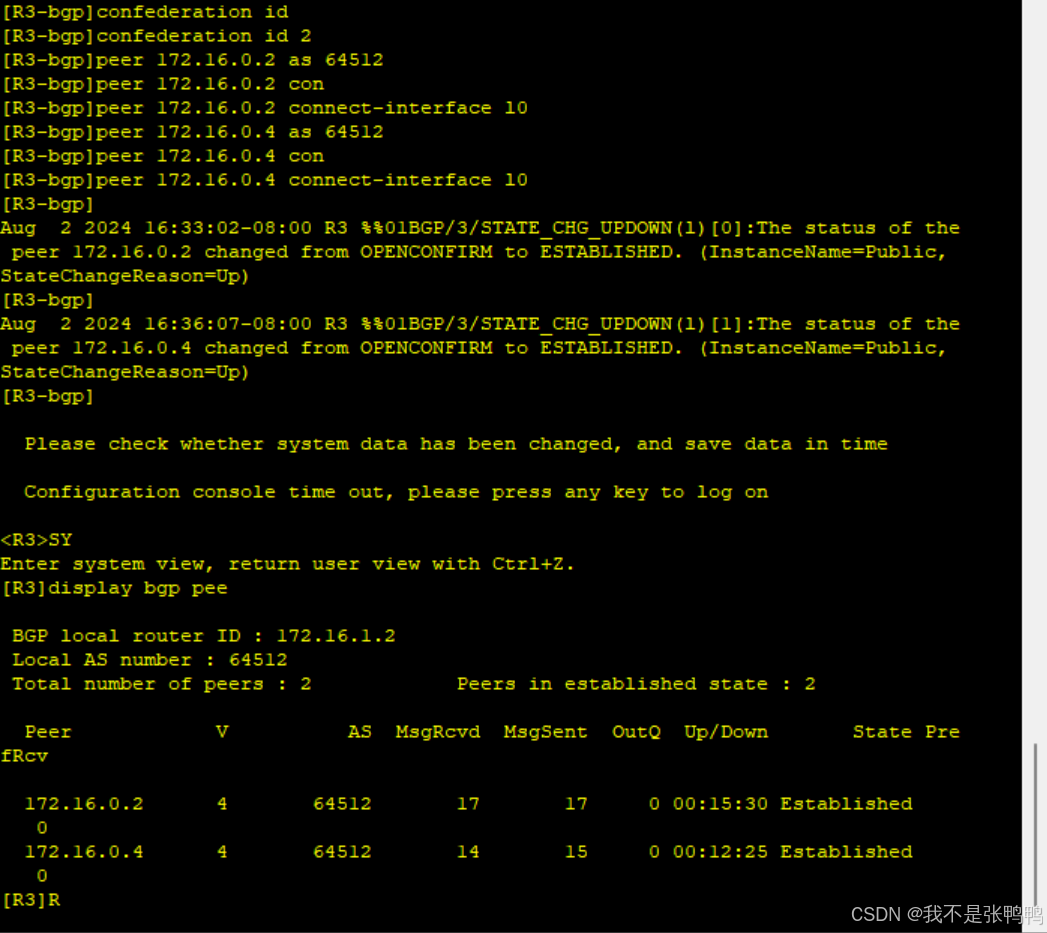

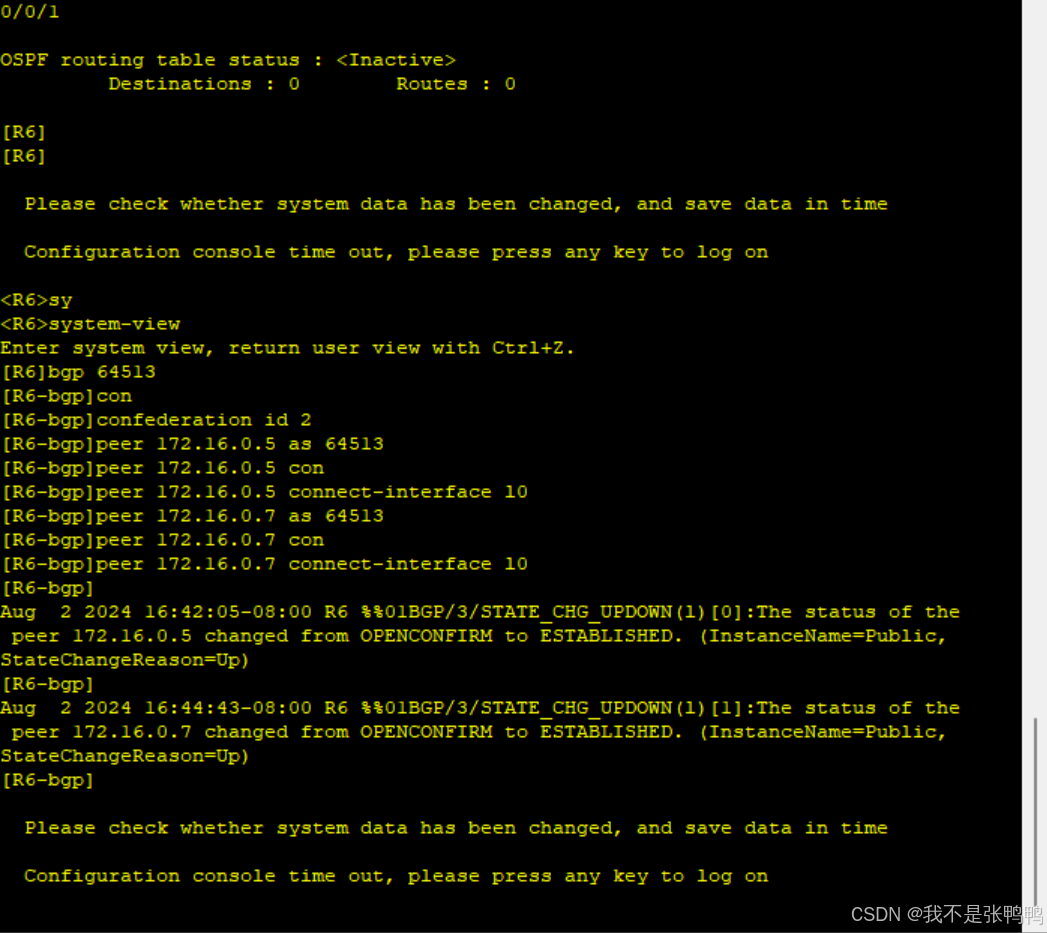

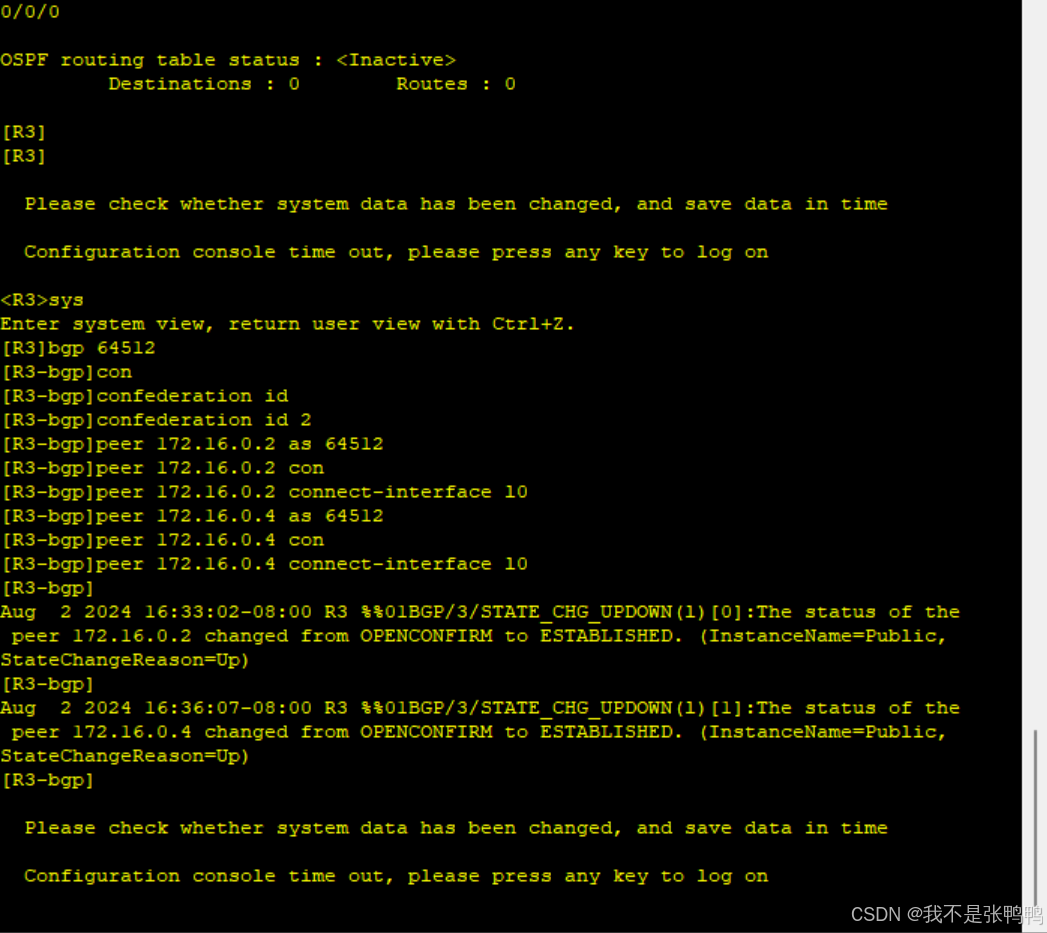

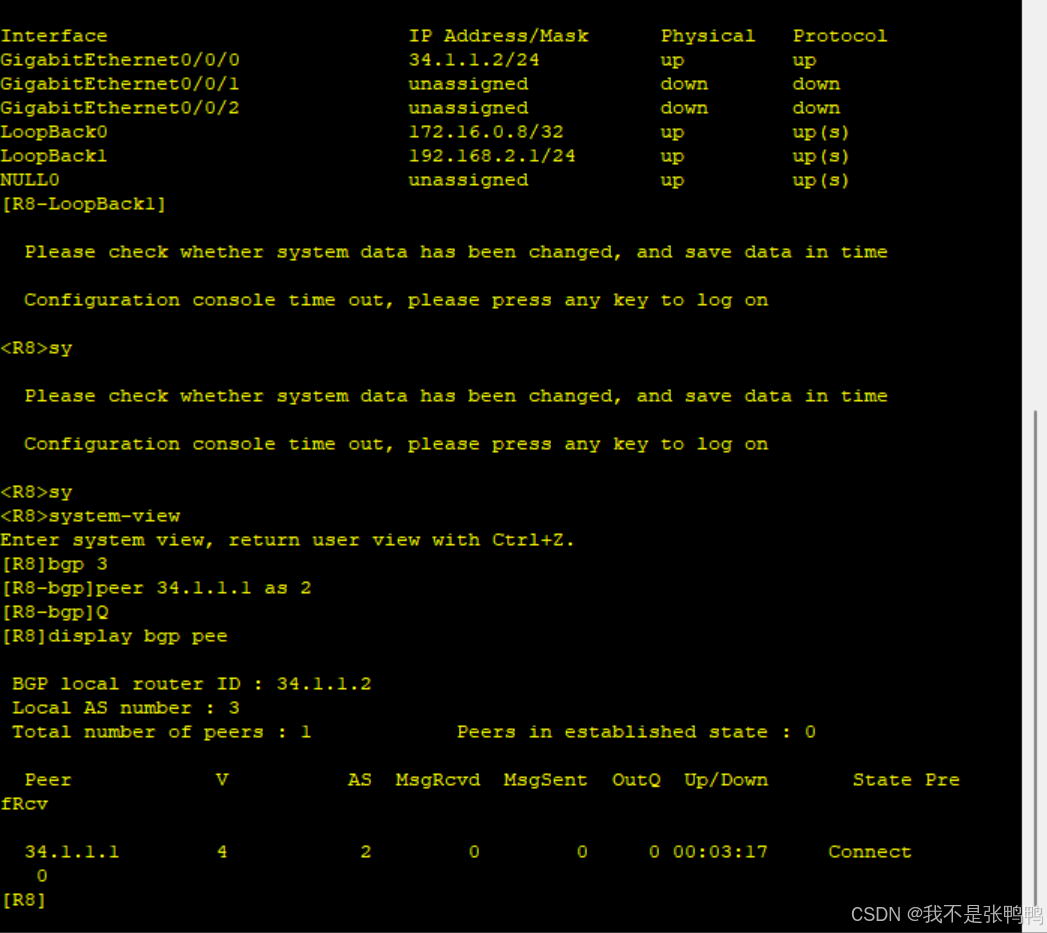

3.建立BGP邻居

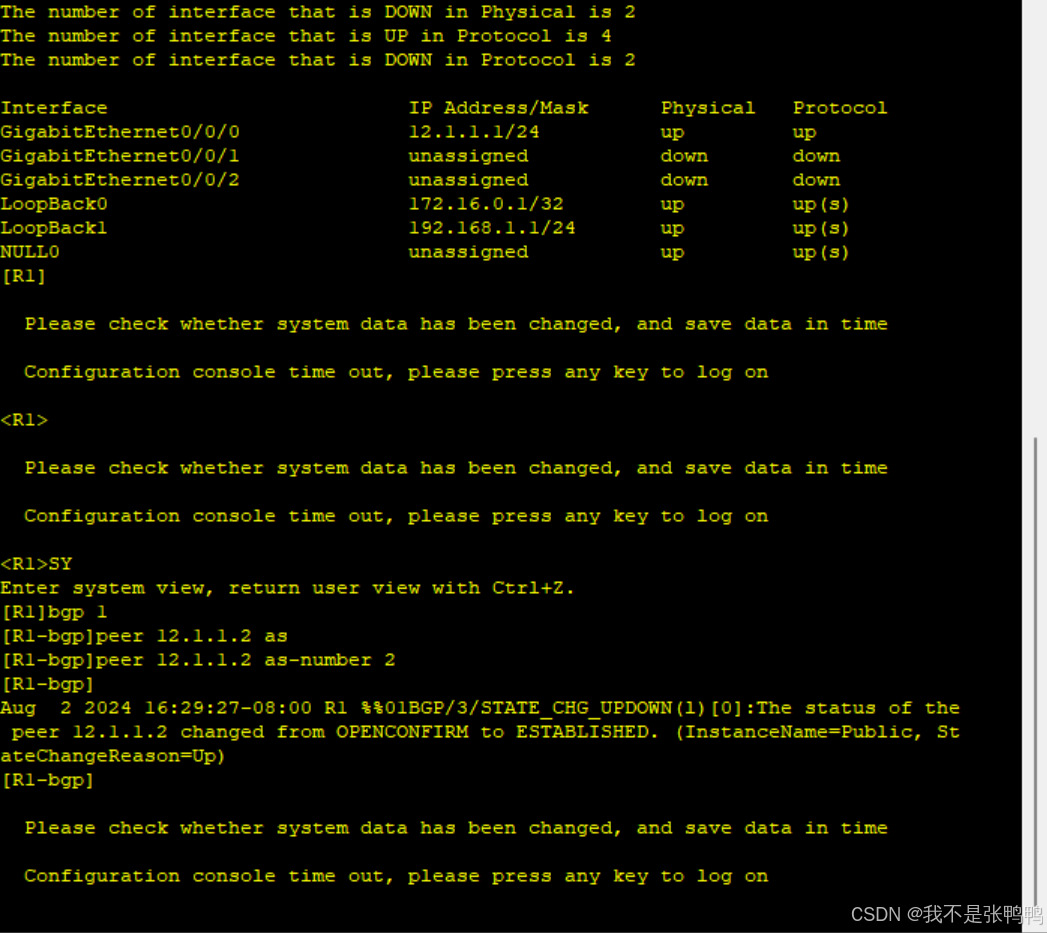

R1

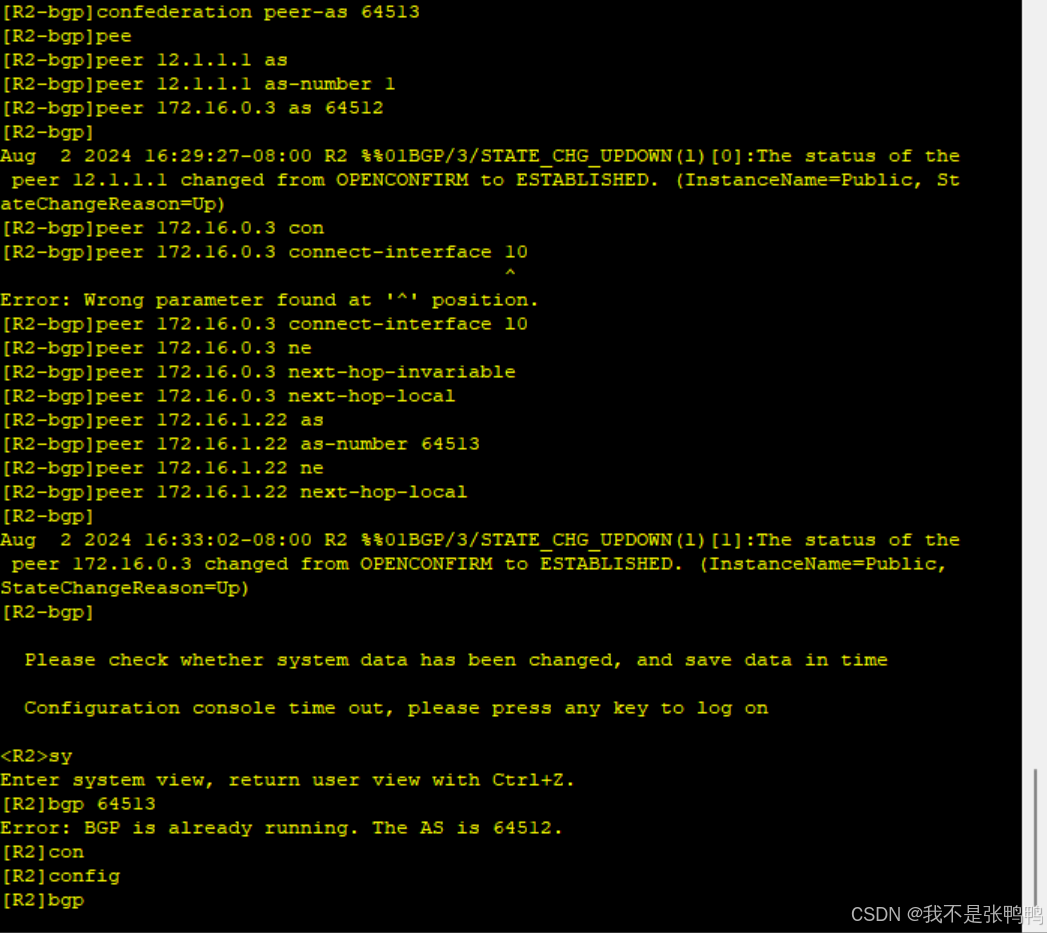

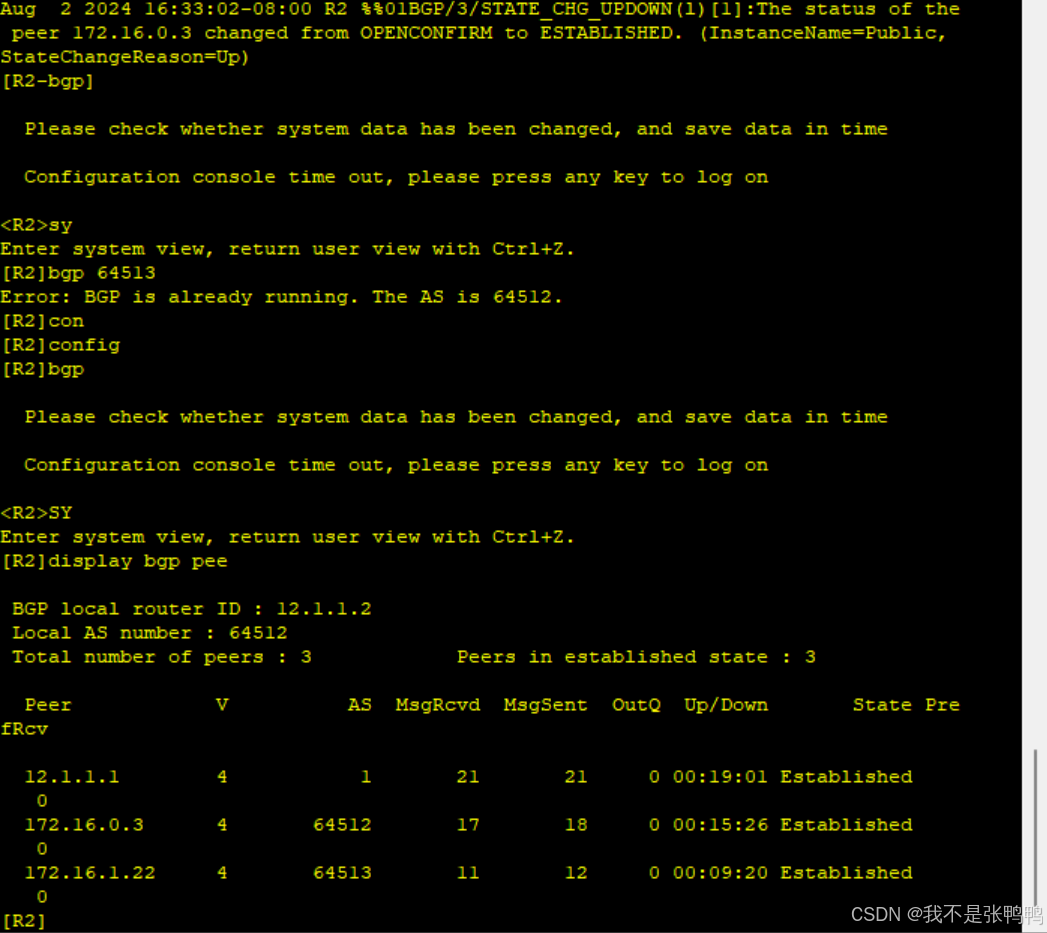

R2

R3

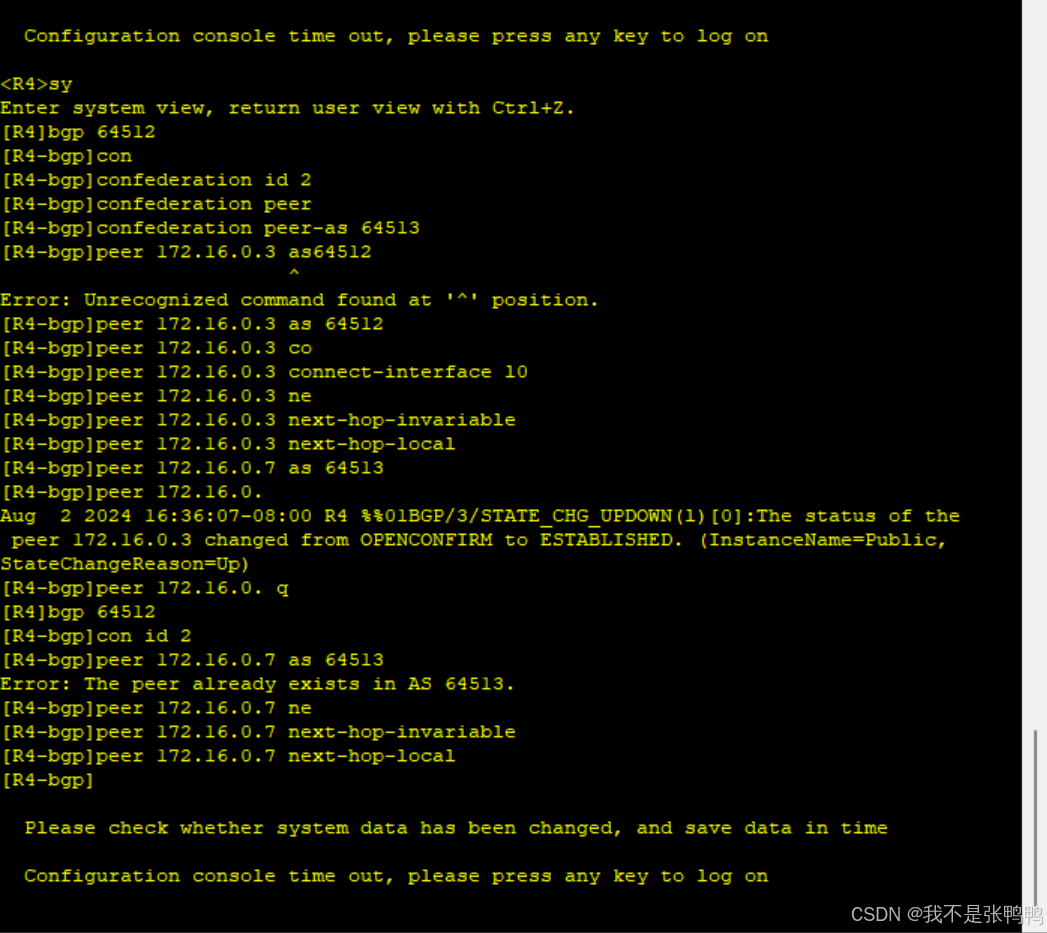

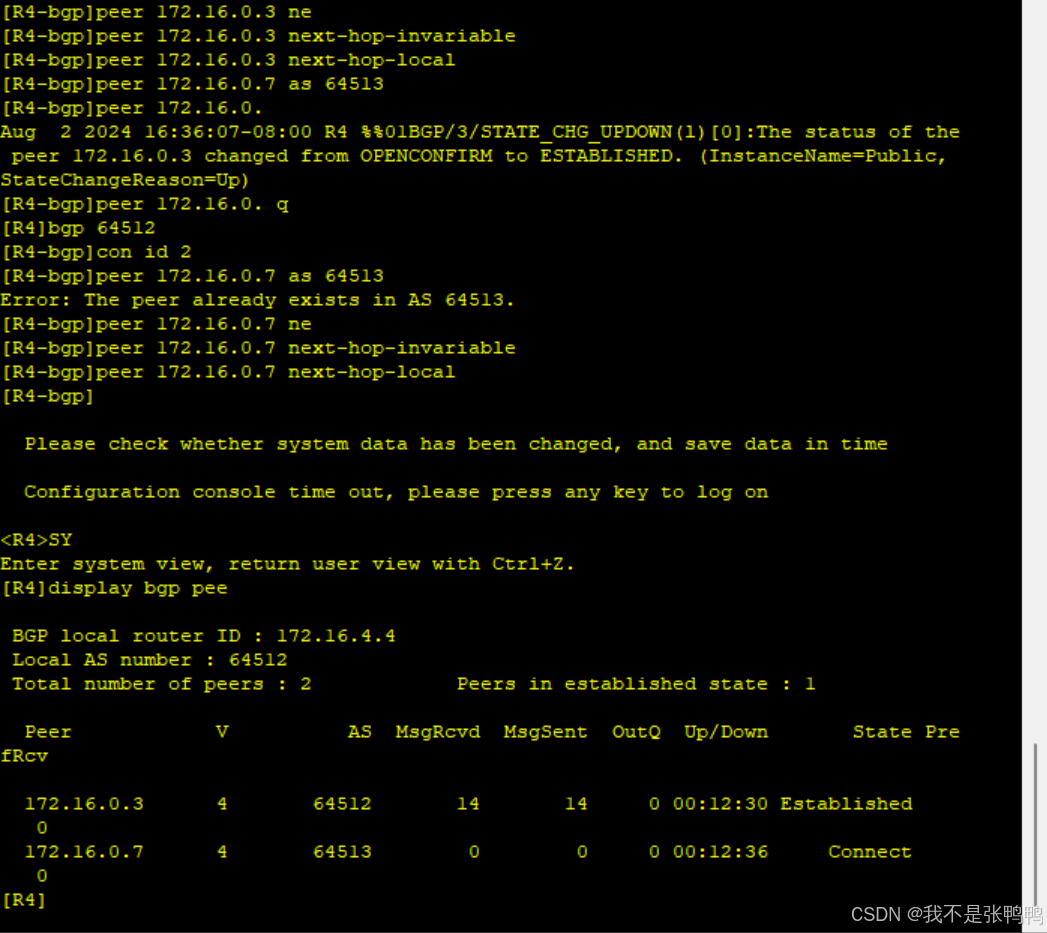

R4

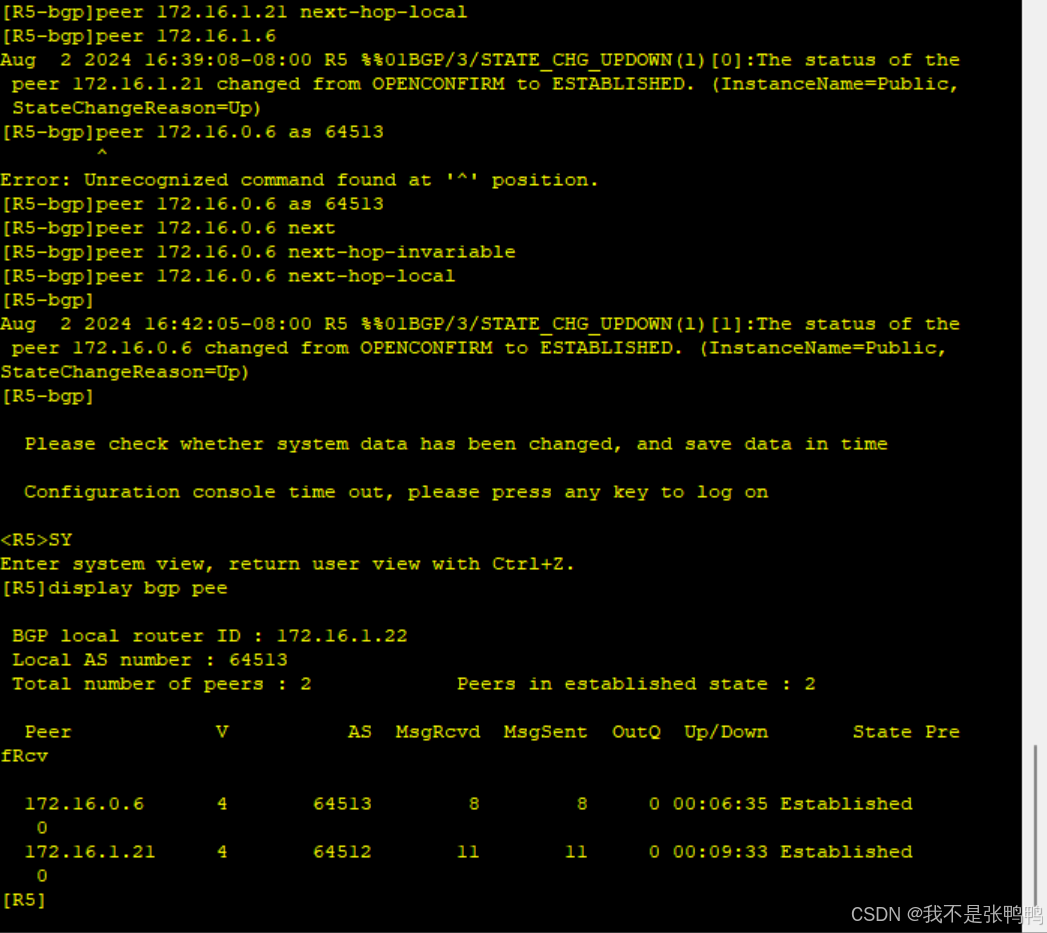

R5

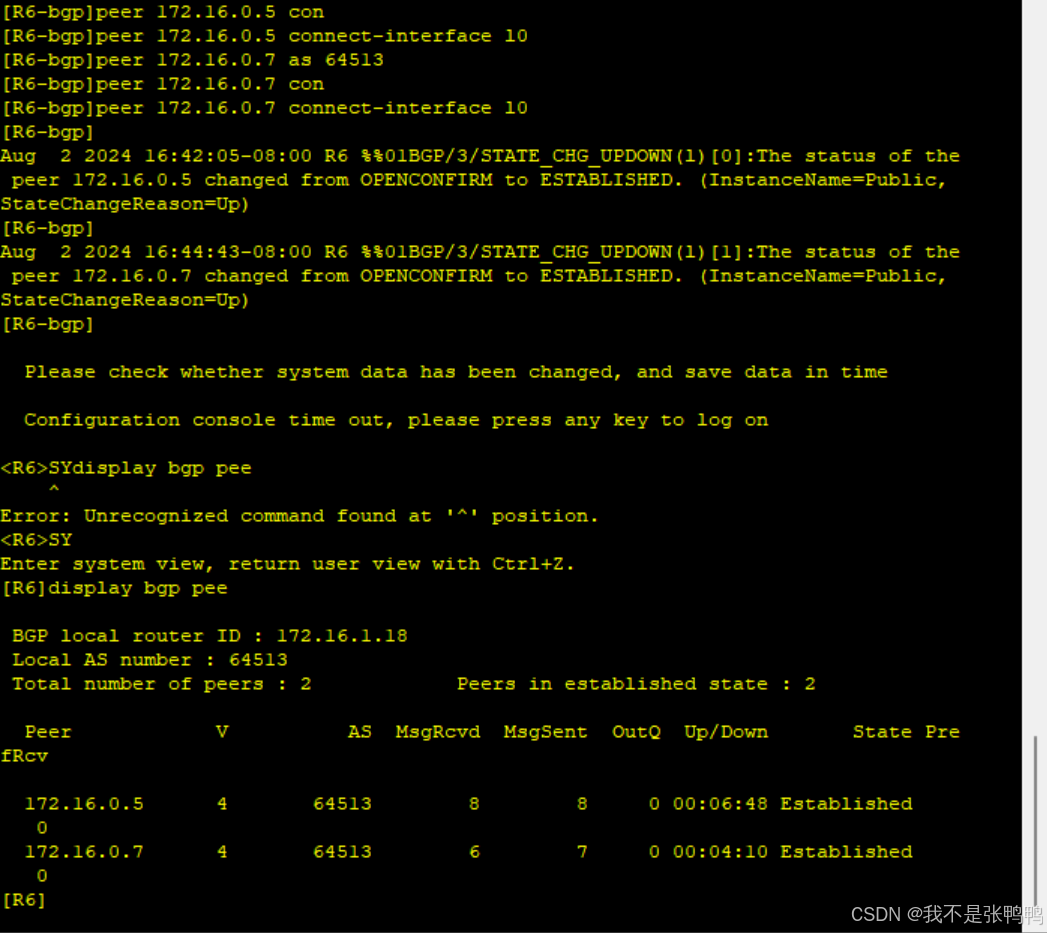

R6

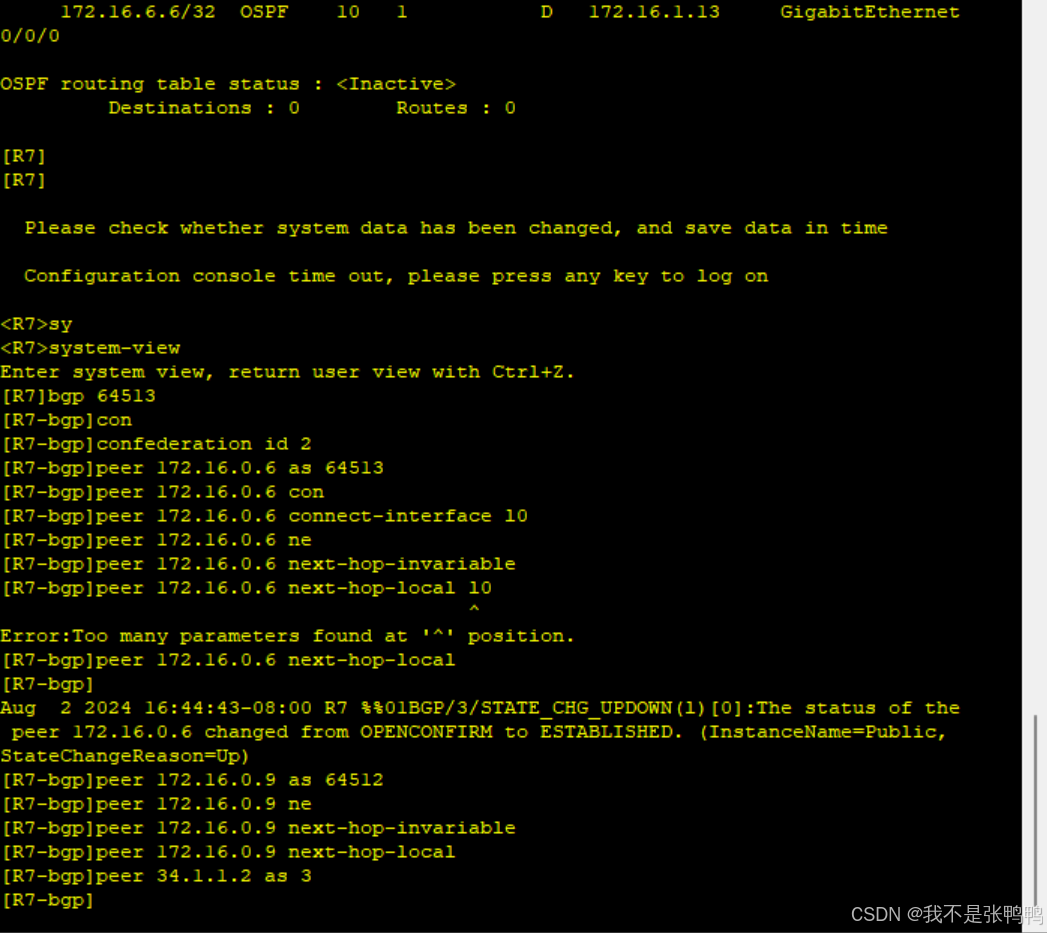

R7

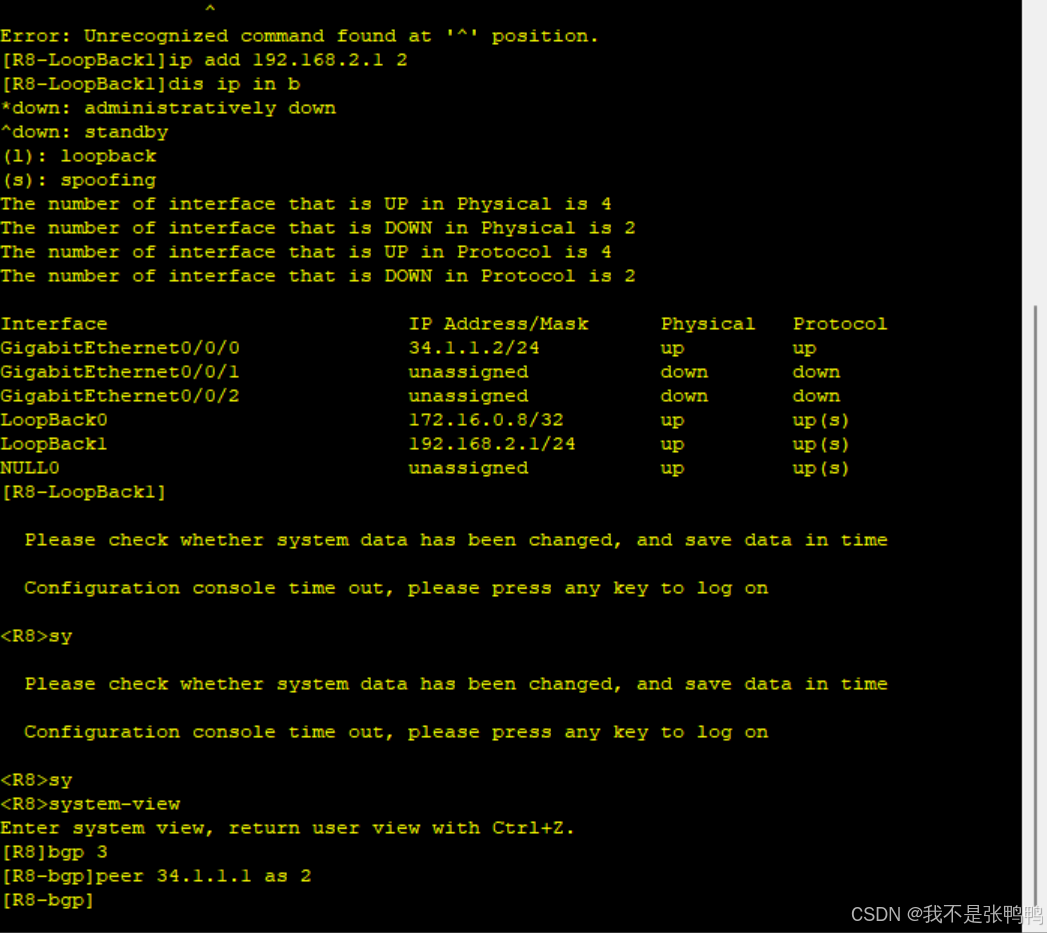

R8

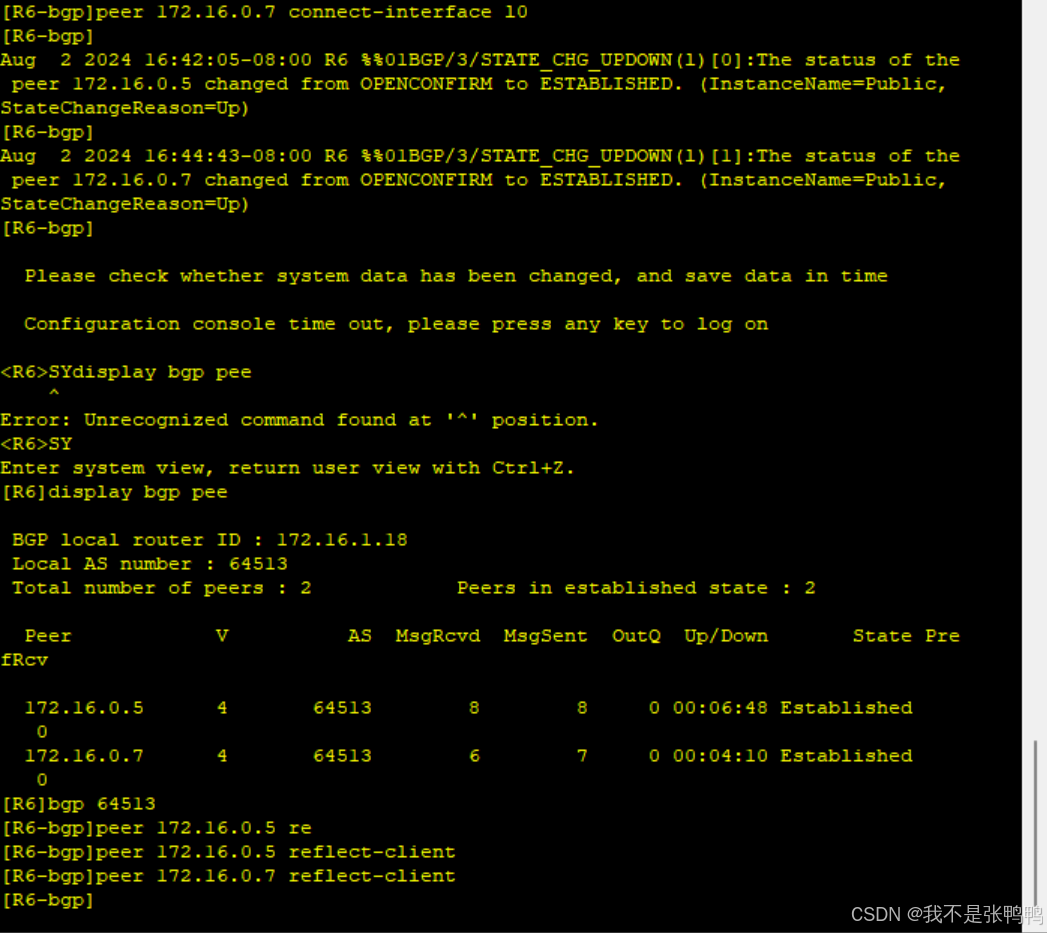

在AR3和AR6上配置反射器

R3

R6

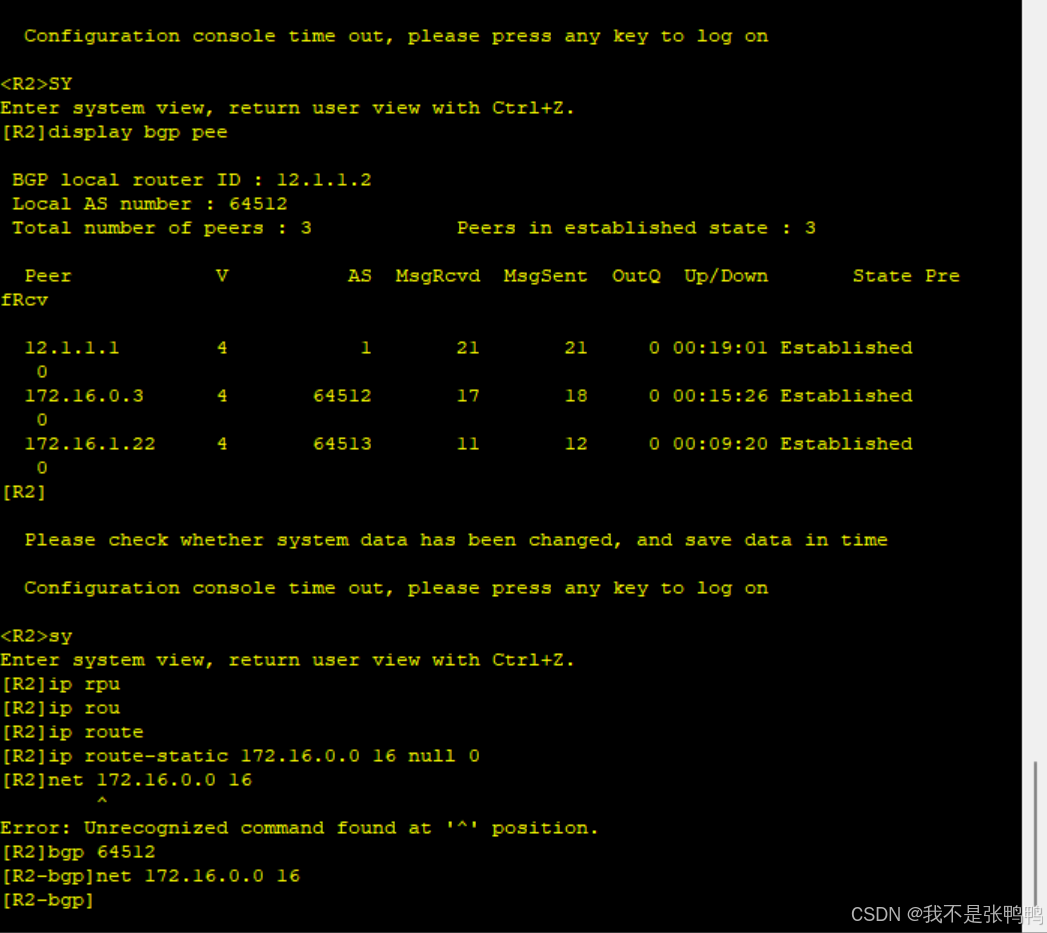

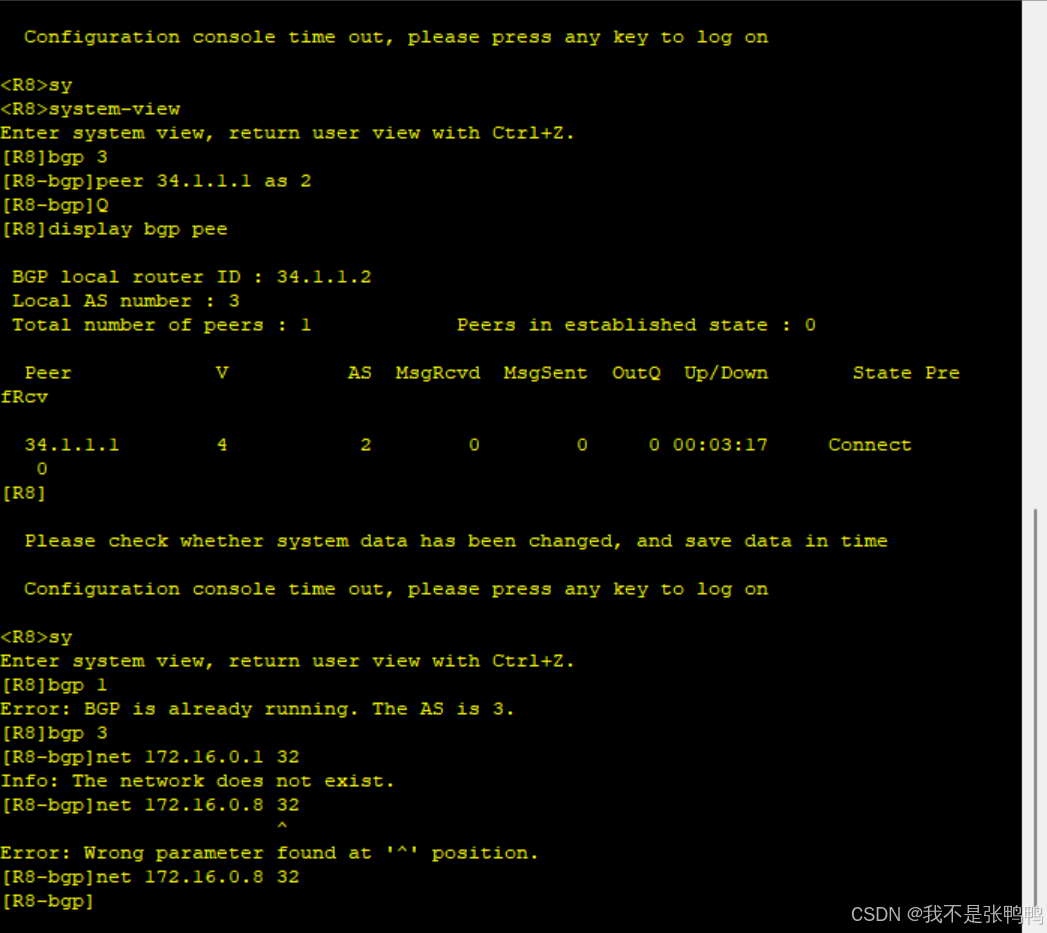

4.宣告网络，优化换回防环

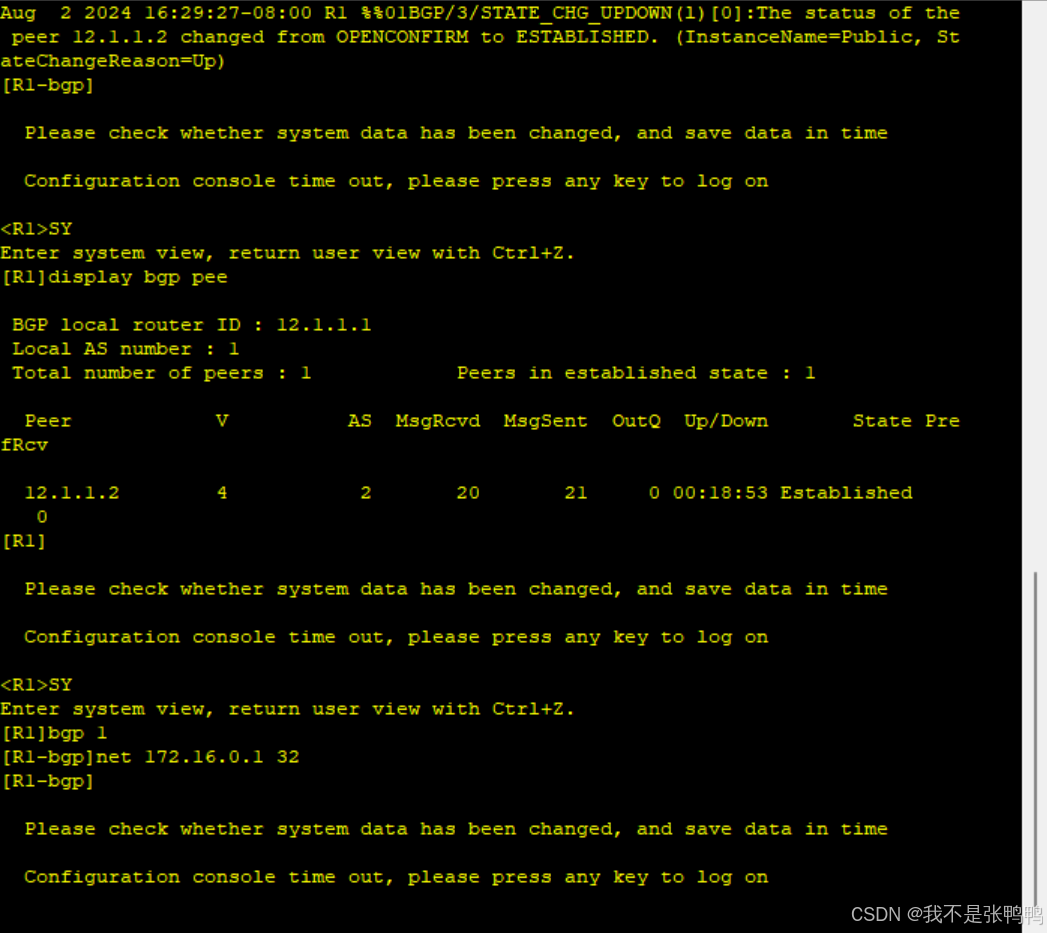

R1

R2

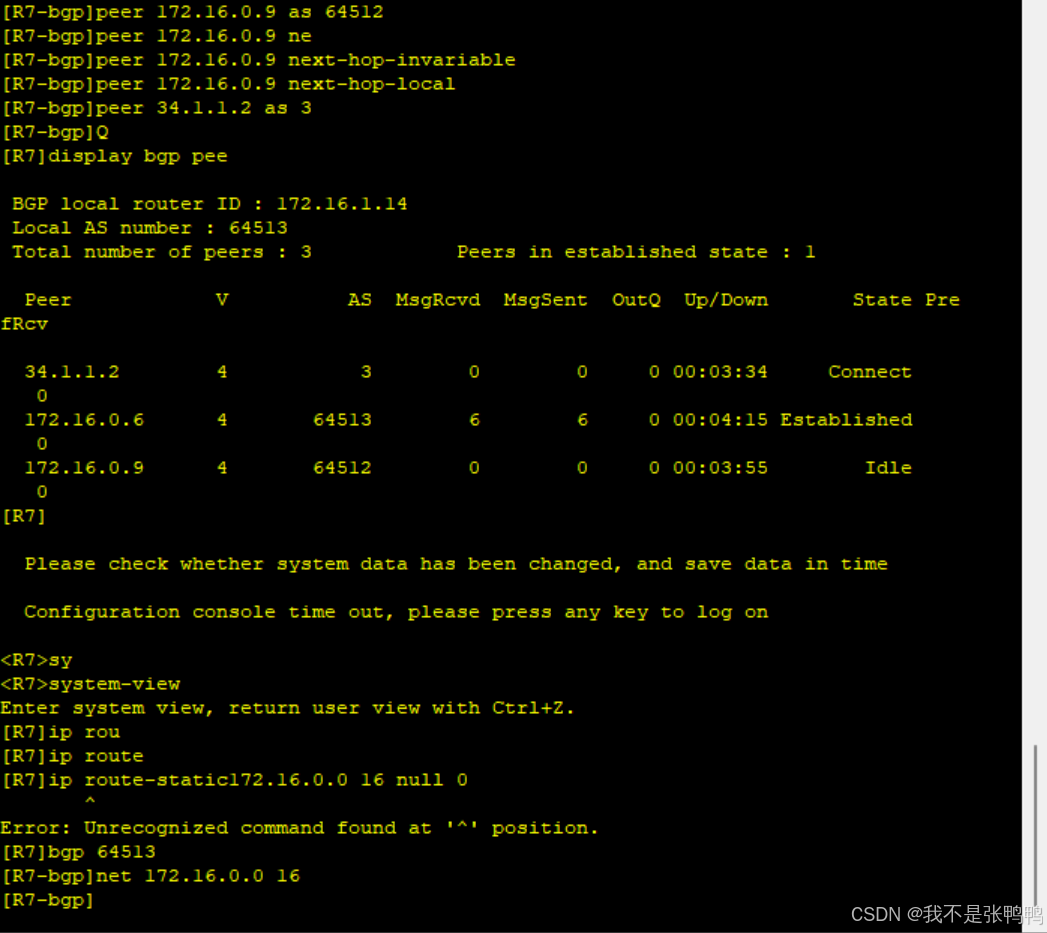

R7

R8

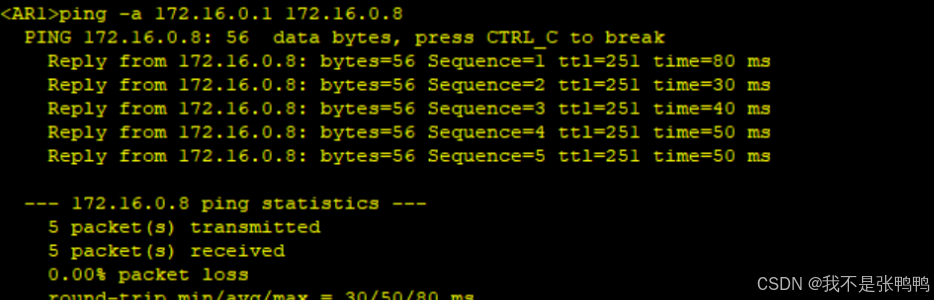

R1 ping R8

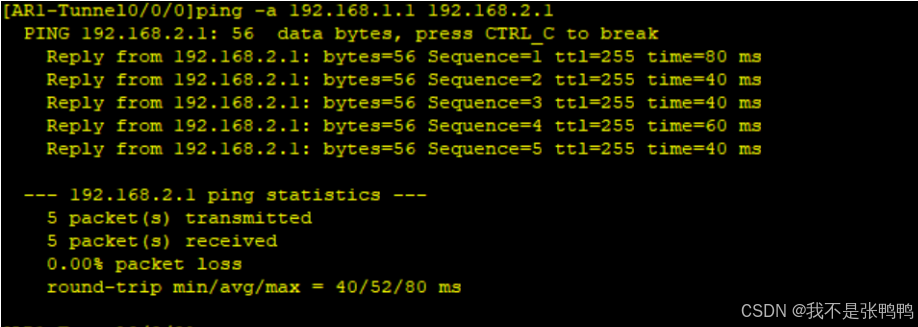

5.建立Vpn隧道

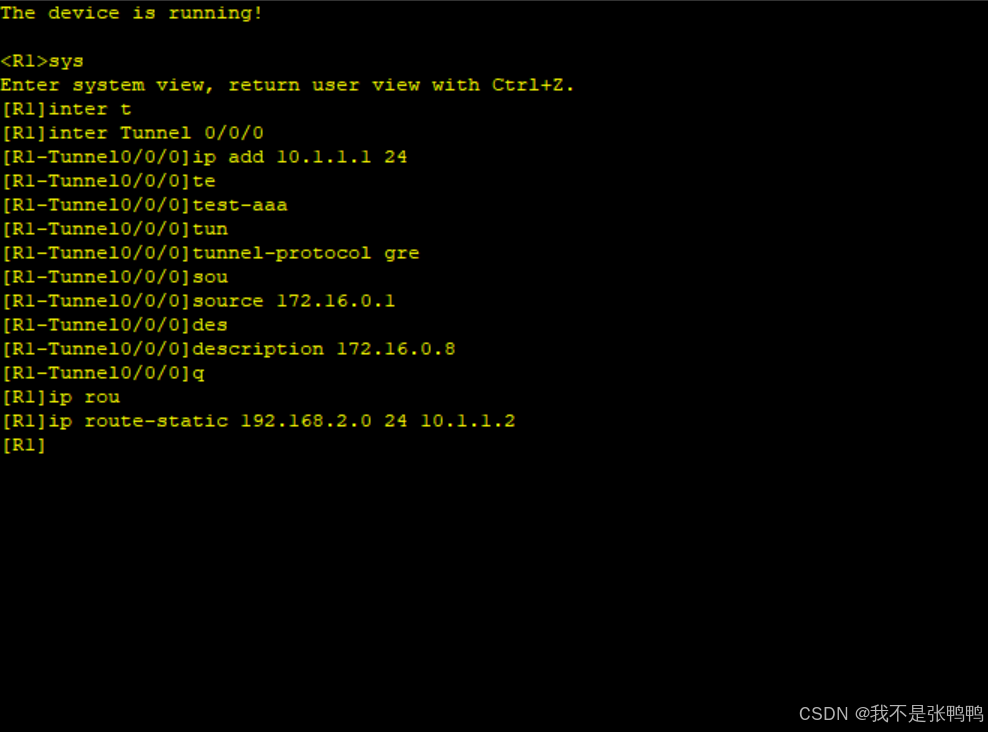

R1

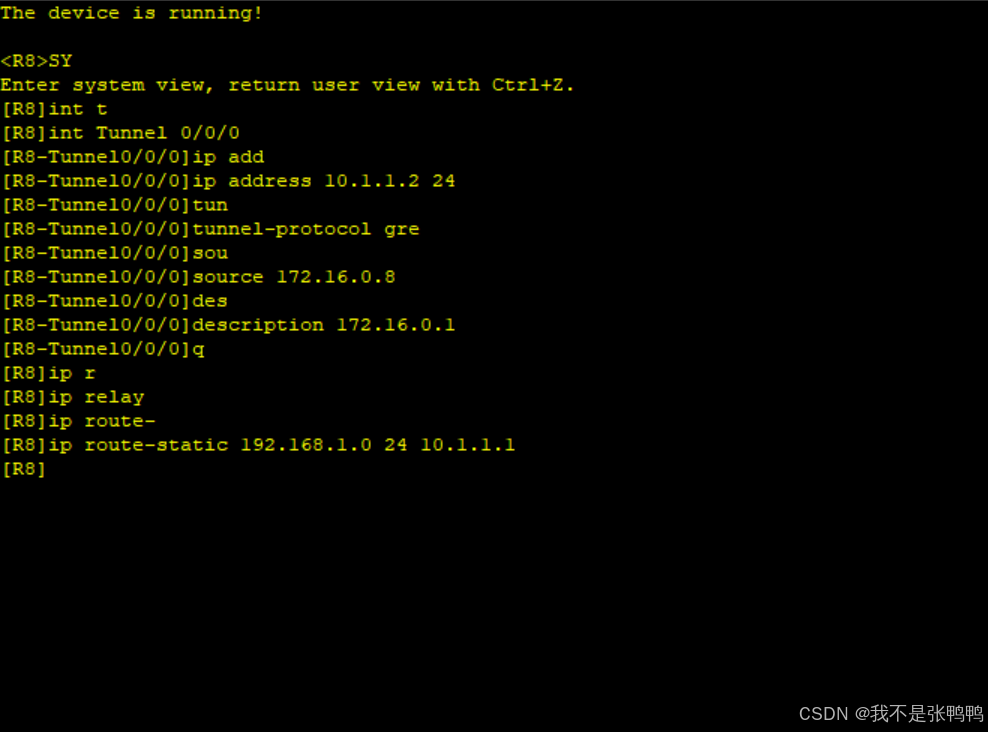

R8

满足要求，实验完成
