NAT协议详解（网络层）

• 1、概述
• 2、NAT的基本概念
• • 1. 私有IP地址
  • 2. 公共IP地址
• 3、NAT的工作原理
• 4、NAT的类型
• 5、NAT的优势
• 6、NAT的实际应用案例
• 7、NAT的限制和挑战
• 8、总结

1、概述

网络地址转换（Network Address Translation，简称NAT）是一种在网络层用于修改IP地址信息的技术。NAT广泛应用于家庭和企业网络中，以便多个设备能够共享一个公共IP地址进行上网访问。本文将详细介绍NAT的工作原理、类型、优势以及在实际应用中的案例。

2、NAT的基本概念

NAT是由IETF提出的，其主要目的是解决IPv4地址资源紧缺的问题。NAT通过将私有网络内部的IP地址转换为公共网络上的IP地址，使得多个内部设备可以共享一个或多个公共IP地址。

1. 私有IP地址

私有IP地址是指在局域网（LAN）中使用的IP地址，不能在互联网中进行路由。常见的私有IP地址范围包括：

10.0.0.0 ~ 10.255.255.255 172.16.0.0 ~ 172.31.255.255 192.168.0.0 ~ 192.168.255.255

2. 公共IP地址

公共IP地址是指在互联网上进行路由的IP地址，分配由互联网服务提供商（ISP）管理。

3、NAT的工作原理

NAT的核心功能是修改IP数据包的源地址或目标地址，从而实现地址转换。其基本工作原理如下：

• 数据包发送：当内部设备发送数据包到外部网络时，NAT设备（如路由器）会将数据包的源IP地址从私有IP地址转换为公共IP地址。
• 数据包接收：当外部网络的响应数据包到达NAT设备时，NAT设备会将数据包的目标IP地址从公共IP地址转换回相应的私有IP地址，并将数据包转发给内部设备。

通过这种转换机制，NAT设备能够使内部网络中的多个设备共享一个公共IP地址进行上网访问。

4、NAT的类型

NAT有多种类型，根据其实现方式和功能的不同，主要包括以下几种：

• 1、静态NAT（Static NAT）
  静态NAT是一种一对一的地址转换方式，将一个私有IP地址映射为一个固定的公共IP地址。每个内部设备都对应一个唯一的公共IP地址。
  • 优点：
    简单易用，配置固定。
    适用于需要固定IP地址的服务，如服务器托管。
  • 缺点：
    不能节省IP地址资源。
    不适用于大规模网络。
• 2、动态NAT（Dynamic NAT）
  动态NAT是一种多对多的地址转换方式，将多个私有IP地址动态映射为多个公共IP地址。NAT设备维护一个地址池，并根据需要分配公共IP地址。
  • 优点：
    比静态NAT节省IP地址资源。
    动态分配，灵活性较高。
  • 缺点：
    仍然需要多个公共IP地址。
    配置和管理相对复杂。
• 3、端口地址转换（PAT，Port Address Translation）
  端口地址转换（也称为NAT Overload）是一种多对一的地址转换方式，将多个私有IP地址映射为一个公共IP地址，通过不同的端口号进行区分。
  • 优点：
    最大限度地节省公共IP地址资源。
    适用于大多数家庭和小型企业网络。
  • 缺点：
    端口号有限制【端口号16位，支持的最大主机数约为2¹⁶】，过多的连接可能导致端口耗尽。
    可能引发某些协议或应用的兼容性问题。

5、NAT的优势

• NAT具有以下几个显著优势：

  • 节省IP地址资源：通过NAT，可以使用少量的公共IP地址支持大量的内部设备，缓解IPv4地址资源紧张的问题。
  • 增强网络安全：内部设备的私有IP地址对外部网络不可见，从而提供了一定程度的安全保护，防止外部攻击直接访问内部设备。
  • 简化网络管理：通过NAT，内部网络的IP地址可以独立于外部网络进行管理和分配，简化了IP地址的规划和管理工作。

6、NAT的实际应用案例

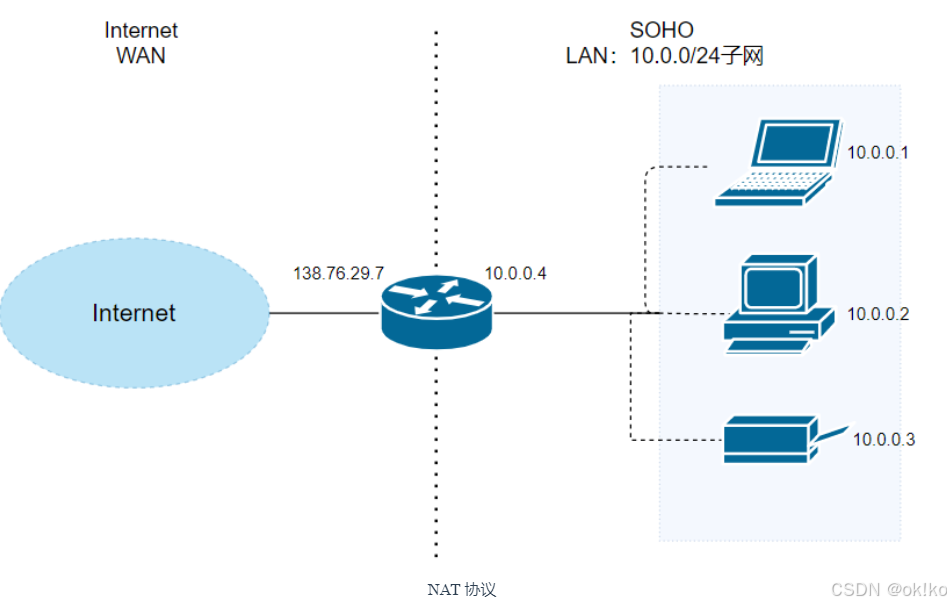

假设当前场景如上图。中间是一个路由器，它的右侧组织了一个LAN，网络号为 10.0.0/24 。
LAN 侧接口的 IP 地址为 10.0.0.4 ，并且该子网内有至少三台主机，分别是 10.0.0.1，10.0.0.2和10.0.0.3。
路由器的左侧连接的是 WAN，WAN 侧接囗的 IP 地址为 138.76.29.7 。
首先，针对以上信息，我们有如下事实需要说明:

• 1.路由器的右侧子网的网络号为 10.0.0/24 ，主机号为 10.0.0/8 ，三台主机地址，以及路由器的 LAN 侧接口地址，均由 DHCP协议规定。而且，该 DHCP运行在路由器内部(路由器自维护一个小DHCP 服务器)，从而为子网内提供 DHCP 服务。
• 2.路由器的 WAN 侧接口地址同样由 DHCP 协议规定，但该地址是路由器从 ISP(网络服务提供商)处获得，也就是该 DHCP 通常运行在路由器所在区域的 DHCP 服务器上。

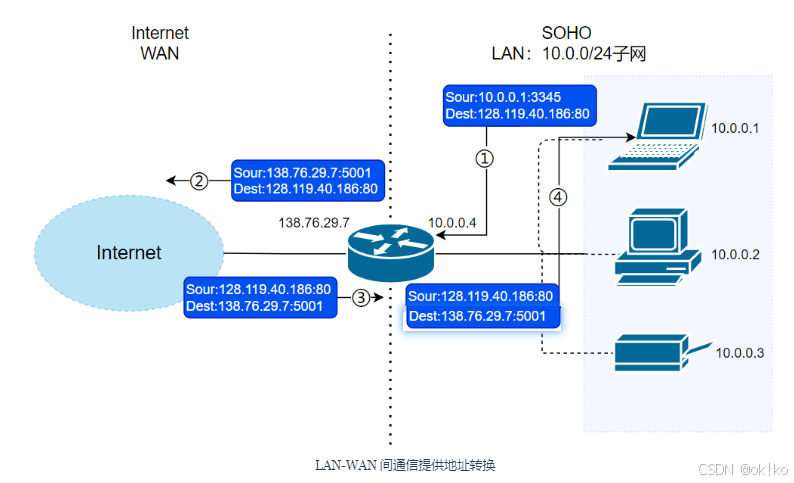

现在，路由器内部还运行着 NAT 协议，从而为LAN-WAN 间通信提供地址转换服务。为此，一个很重要的结构是 NAT 转换表。为了说明 NAT的运行细节，假设有以下请求发生:

• 1.主机 10.0.0.1 向 IP 地址为 128.119.40.186 的Web 服务器(端囗80)发送了HTTP 请求(如请求页面)。此时，主机 10.0.0.1 将随机指派一个端口，如 3345 ，作为本次请求的源端口号，将该请求发送到路由器中(目的地址将是 128.119.40.186 ，但会先到达 10.0.0.4)。
• 2.“10.0.0.4” 即路由器的 LAN 接口收到 10.0.0.1 的请求。路由器将为该请求指派一个新的源端口号，如6001，并将请求报文发送给WAN接囗**138.76.29.7。**同时，在 NAT转换表中记录一条转换记录
  ：138.76.29.7:6001–10.0.0.1:3345.
• 3.请求报文到达 WAN 接囗，继续向目的主机 128.119.40.186 发送。

之后，将会有如下响应发生:

• 1.主机 128.119.40.186 收到请求，构造响应报文，并将其发送给目的地 138.76.29.7:5001 。
• 2.响应报文到达路由器的 WAN接口。路由器査询 NAT 转换表，发现 138.76.29.7:5001 在转换表中有记录，从而将其目的地址和目的端口转换成为 10.0.0.1:3345 ，再发送到 10.0.0.4 上。
• 3.被转换的响应报文到达路由器的 LAN 接口，继而被转发至目的地 10.0.0.1 。

7、NAT的限制和挑战

尽管NAT在节省IP地址资源和增强网络安全方面具有显著优势，但也存在一些限制和挑战：

• 兼容性问题：某些应用和协议（如SIP、H.323）在NAT环境下可能无法正常工作，需要额外的配置和支持。
• 性能影响：NAT设备需要对每个数据包进行地址转换和端口映射，可能增加网络延迟和处理负载，影响网络性能。
• IPv6的挑战：随着IPv6的推广，NAT的需求将逐渐减少，因为IPv6提供了足够的地址空间，能够直接为每个设备分配唯一的IP地址。

8、总结

NAT是一种在网络层实现地址转换的重要技术，通过NAT，多个设备可以共享一个或多个公共IP地址上网，解决了IPv4地址资源紧张的问题。NAT具有节省IP地址资源、增强网络安全、简化网络管理等优势，广泛应用于家庭和企业网络中。然而，随着IPv6的普及，NAT的使用将逐渐减少，但在现阶段，它仍然是网络管理中的关键技术之一。
