网络类型的分类

思考：网络为什么要分类？
数据链路层协议不同—>网络类型不同
数据链路层作为物理层的大脑，使用不同的的数据链路层协议就是调用物理层设备

多点接入网络(Multiple-Access)

概念：一个网段内包含多个网络设备

BMA：广播型多点接入，支持广播，所有在一网段内的设备可相互通信，例如以太网

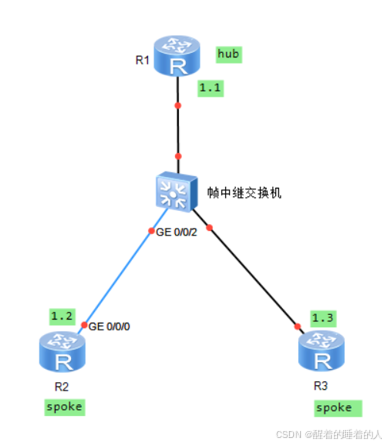

NBMA：非广播型多点接入网络，不支持广播，你可以想象成专线，例如帧中继网络

spoke之间不可互访，但spoke可以和hub之间可以相互访问。

应用场景
广泛应用在运营商的接入网中，可以用一根线连接多个宽带用户，并且每个用户之间是隔离的，互不影响，节省运营商成本

点到多点网络(point to-Multipoint)—P2MP

一个物理接口，可生成多个虚拟接口，每一个虚拟接口对应于一个网段，指定邻居(后续补充)

点到点网络(point-to-point)—P2P

特点
一个网络只有两台设备，即一根线只能连接两个物理设备

点到点网络搭建
使用串线连接设备的串线接口(serial),形成一个P2P网络
串线：VAG视频线、console线
串线两个标准

• E1标准 — 传输速率定义为：2.048Mbps — 欧洲标准
• T1标准 — 传输速率定义为：1.544Mbps —
  北美标准

数据链路层协议

上述提到不同网络类型对应于不同的数据链路层协议

MA网络—以太网协议

以太网协议
以太网是什么？
以太网不是一个网络，而是一个协议，传输标准EthernetII 类型帧的网络
以太网有什么特征？
多路访问、广播式网络，使用MAC地址设备进行区分和标识
怎么构建以太网？
使用以太网连接设备，形成的设备就是以太网，数据链路层所运行的协议就是以太网协议

以太网物理设备
以太网传输线：同轴电缆、光纤、双绞线
以太网接口：百兆、千兆、万兆接口
以太网特点：提供极大的传输速率—频分技术

频分多路技术
一根铜丝上其实可以同时发送不同频段的电波而互不干扰，实现数据的并行发送，起到叠加带宽的效果。

P2P网络—HDLC(high-level data link control)

高级数据链路控制协议，私有协议，厂商之间不兼容

HDLC的分类

• 标准HDLC：ISO组织根据SDLC（面向比特的同步数据链路控制协议）发展改进而来
• 非标准HDLC:各个厂家在ISO标准的HDLC上再进行修改而成

注意
思科设备默认采用的串线协议是HDLC,华设备默认采用PPP协议

接口修改链路类型命令

[r1-serial4/0/0]link-protocol hdlc

P2P网络—PPP(point to point protocal)

初识PPP
ppp协议是什么？
公有协议，所有厂商兼容，支持同步和异步线路

同步和异步本质区别：所有电路传输的数据是否在同一时间下同步处理

ppp协议的特点

• 直连间配置不同网段可以正常通信
• 支持验证，错误检测能力，但不具备纠错能力
• 网络地址可进行协商，能够远程动态分配IP地址
• 无重传机制，网络开销小
  网络地址协商指令

 [Huawei-Serial4/0/0]remote address 12.0.0.2    ---分配方  [Huawei-Serial4/0/0]ip address ppp-negotiate    ---被分配方

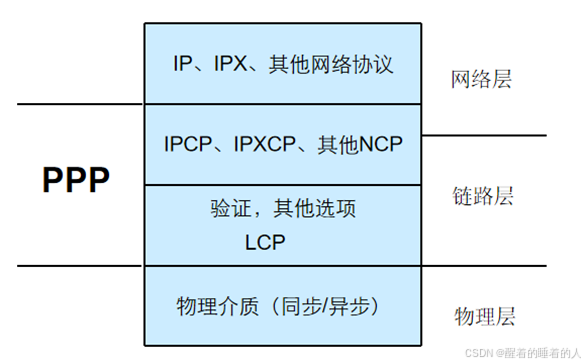

PPP协议组成

主要由LCP、NCP以及用于网络安全的可选验证协议族（PAP和CHAP）组成

• LCP：链路控制协议–主要是完成ppp会话建立第一阶段的协商
• NCP：网络控制协议：完成ppp会话建立的第三阶段，针对网络层协议进行协商

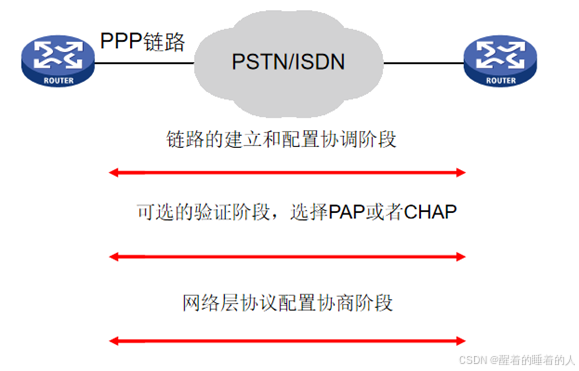

ppp工作过程

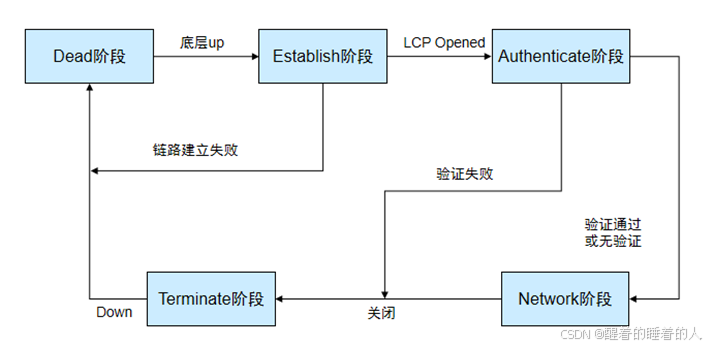

ppp会话流程(状态机)

ppp验证方式

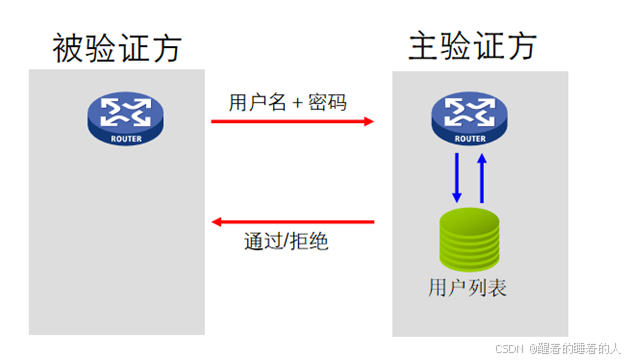

PAP验证

特点：

• 被验证方发起验证请求
• 两次握手 密码以明文传输
• 支持单、双向认证

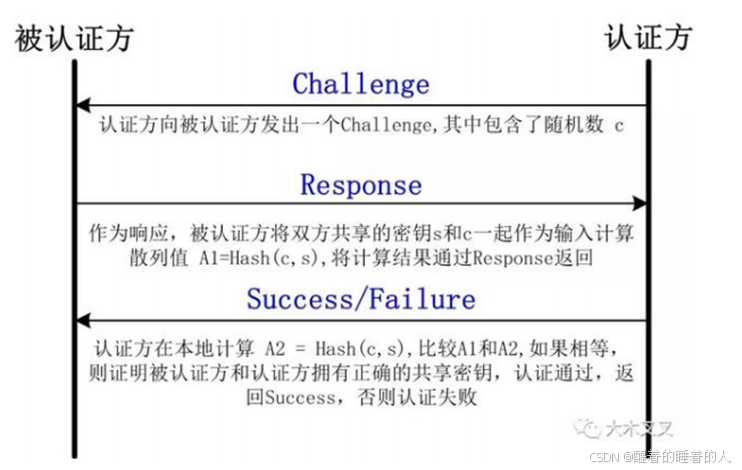

  chap验证

• 主验证方首先发起验证请求，三次握手验证；
• 不发送密码，安全性PAP高；
• 支持单、双向认证

ppp mp

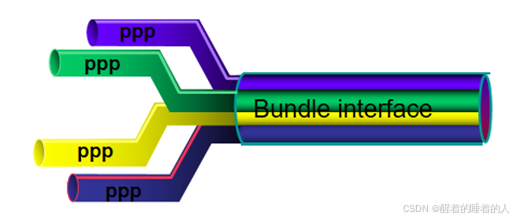

MP(multilink ppp)
将多条ppp链路逻辑上视为一条MP链路
MP特点
增加带宽、负载分担、链路备份以及降低报文时延的目的
