Renesa Version Board开发RT-Thread 之超声波测距模块(HC-SR04)
创始人
2024-09-26 13:50:09
0

目录

概述

1 硬件接口介绍

1.1  Version Board上的IO接口

1.2 HC-SR4模块介绍

1.2.1 HC-SR04特性

1.2.2 HC-SR04操作时序

1.2.3 计算距离

2 功能实现

2.1 FSP配置IO

2.2 测距代码实现

2.3 源代码

3 功能测试

3.1 监控波形

 3.2 测试程序实现


概述

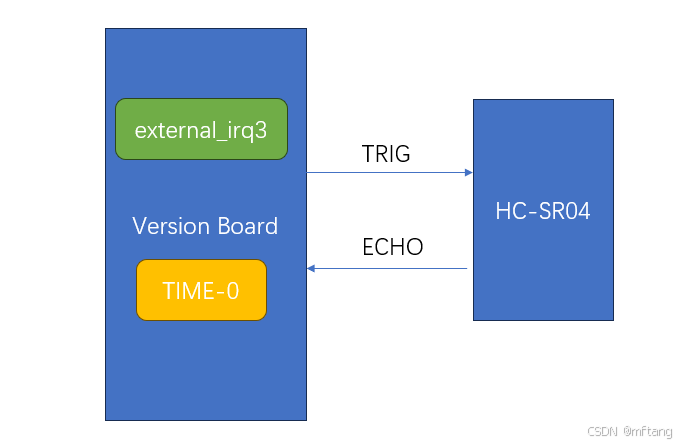

本文主要介绍Renesa Version Board开发RT-Thread 开发超声波测距模块(HC-SR04)的功能,该功能需要定时器和外部中断配合起来才能工作。笔者详细分析了HC-SR04的工作原理,使用FSP配置IO接口和定时器的参数。最后在OLED上显示测得数据的数值。

1 硬件接口介绍

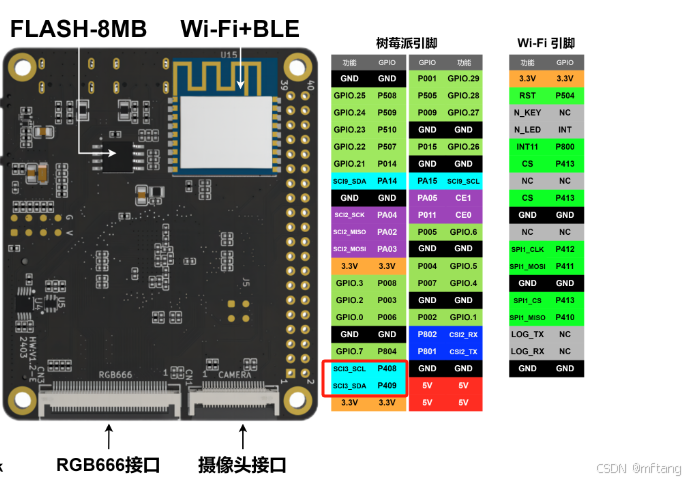

1.1  Version Board上的IO接口

在如下网址能看见该IO所对应的Pin引脚:

https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/hw-board/ra8d1-vision-board/ra8d1-vision-board

模块引脚Arduino UNO 引脚注释
SR-04  TRIGPORT_05_PIN_10测距触发信号
SR-04  ECHOPORT_00_PIN_06测距信息

1.2 HC-SR4模块介绍

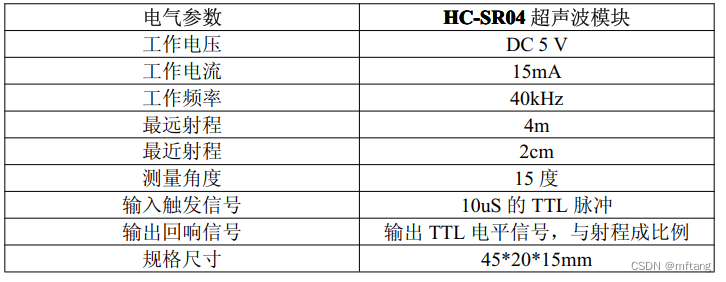

1.2.1 HC-SR04特性

1.2.2 HC-SR04操作时序

工作原理:

Step -1: TRIG IO 收到10us 高电平

step - 2:  SR04自动发送8个40hz方波,并检测是否有信号返回

step - 3:SR04检测到返回信号,ECHO IO发送高电平,高电平持续时间为SR04发送波信号到返回波信号的时间。

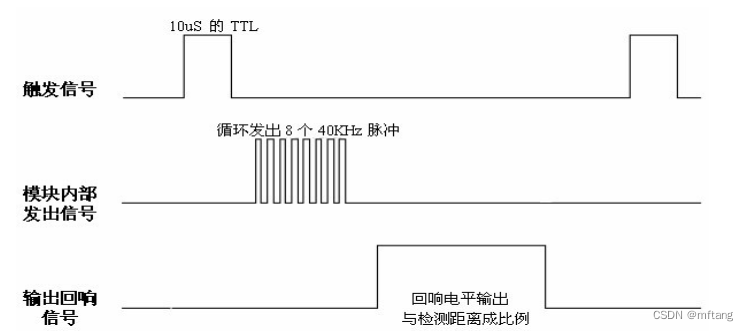

具体工作波形图如下:

1.2.3 计算距离

以厘米为单位计算公式:

距离 = us/58(单位: cm), us为ECHO IO接收的高电平的持续时间,时间单位为: 微妙

以英寸为单位计算公式:

距离 = us/148(单位: 英寸), us为ECHO IO接收的高电平的持续时间,时间单位为: 微妙

2 功能实现

2.1 FSP配置IO

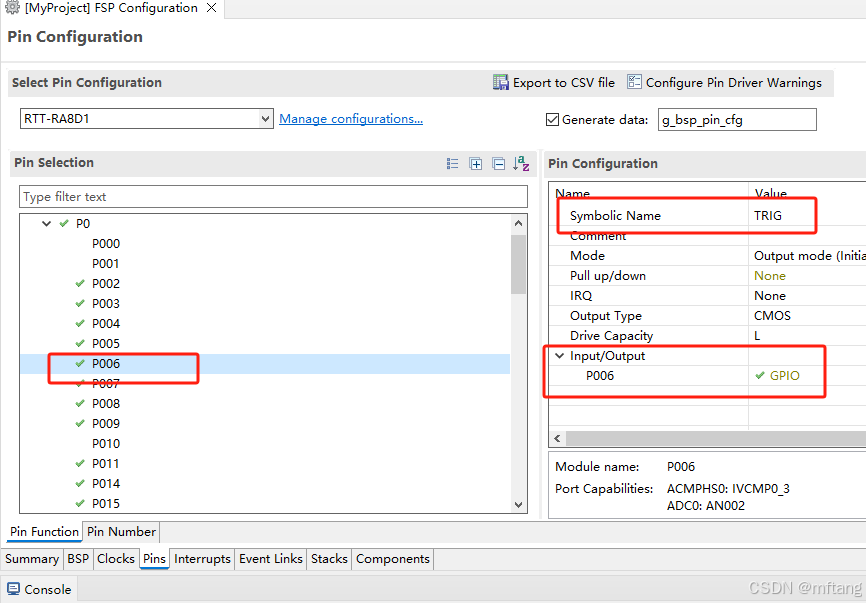

1)配置PORT_0_PIN_06为输出端口,用于Trig HC-SR04响应

 2)配置PORT_5_PIN_10为输入中断

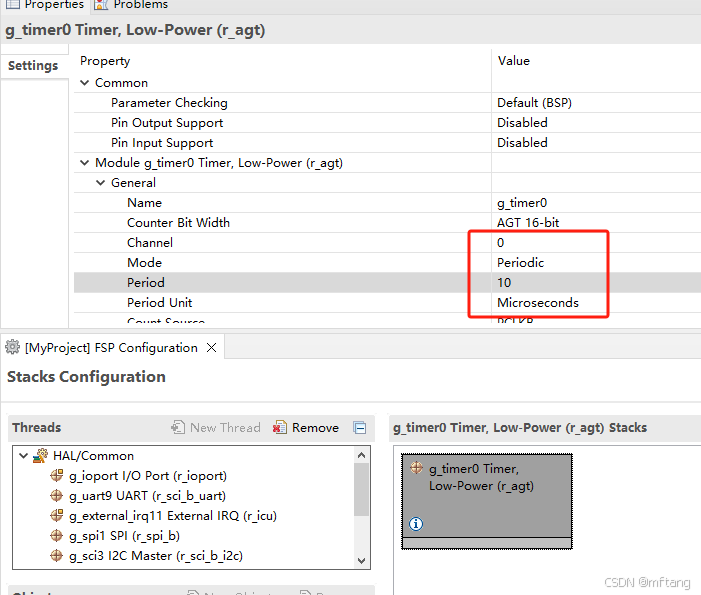

3)配置定时器Timer0,定时时间为10us

2.2 测距代码实现

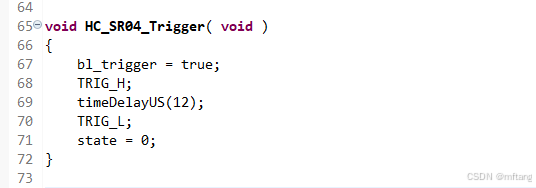

1) 触发测距功能

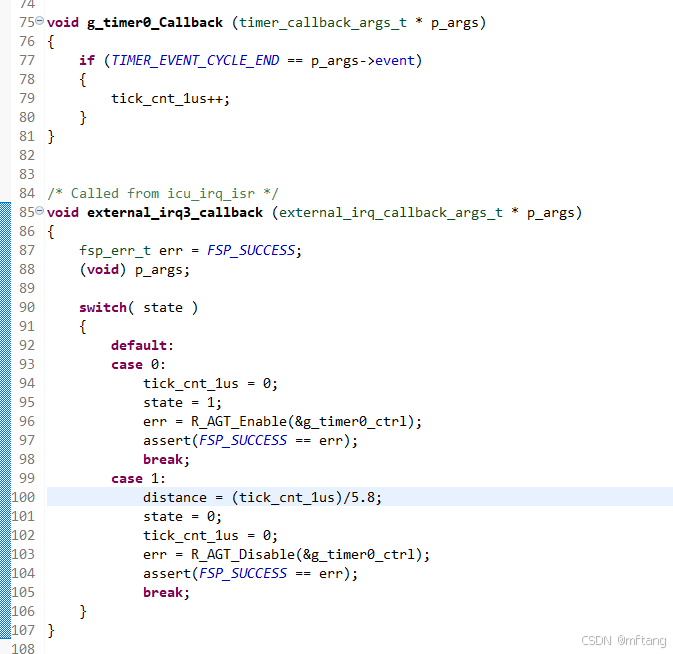

 2)输入中断响应测距信号

2.3 源代码

 创建HC_SR04.c,编写如下代码:

/*  * Copyright (c) 2006-2021, RT-Thread Development Team  *  * SPDX-License-Identifier: Apache-2.0  *  * Change Logs:  * Date           Author       Notes  * 2024-08-11     Administrator       the first version  */ #include  #include "hal_data.h" #include  #include  #include "user/hc_SR04.h" #include "common_data.h"  #define timeDelayUS(us)      R_BSP_SoftwareDelay(us, BSP_DELAY_UNITS_MICROSECONDS);  #define ICU_IRQN_PIN         BSP_IO_PORT_05_PIN_10 #define ICU_IRQN             3  #define TRIG                 BSP_IO_PORT_00_PIN_06  #define TRIG_H  R_IOPORT_PinWrite(&g_ioport_ctrl, TRIG, BSP_IO_LEVEL_HIGH) #define TRIG_L  R_IOPORT_PinWrite(&g_ioport_ctrl, TRIG, BSP_IO_LEVEL_LOW)   static bool bl_trigger = false; static uint32_t tick_cnt_1us; static int state =0;  static float distance;  static void timer0_Init(void) {     fsp_err_t err = FSP_SUCCESS;     /* Initializes the module. */     err = R_AGT_Open(&g_timer0_ctrl, &g_timer0_cfg);     /* Handle any errors. This function should be defined by the user. */     assert(FSP_SUCCESS == err);     /* Start the timer. */     err = R_AGT_Start(&g_timer0_ctrl);     assert(FSP_SUCCESS == err);      err = R_AGT_Enable(&g_timer0_ctrl);     assert(FSP_SUCCESS == err); }    void HC_SR04_Init ( void ) {     /* Configure the external interrupt. */     fsp_err_t err = R_ICU_ExternalIrqOpen(&g_external_irq3_ctrl, &g_external_irq3_cfg);     assert(FSP_SUCCESS == err);     /* Enable the external interrupt. */     /* Enable not required when used with ELC or DMAC. */     err = R_ICU_ExternalIrqEnable(&g_external_irq3_ctrl);     assert(FSP_SUCCESS == err);      timer0_Init(); }   void HC_SR04_Trigger( void ) {     bl_trigger = true;     TRIG_H;     timeDelayUS(12);     TRIG_L;     state = 0; }   void g_timer0_Callback (timer_callback_args_t * p_args) {     if (TIMER_EVENT_CYCLE_END == p_args->event)     {         tick_cnt_1us++;     } }   /* Called from icu_irq_isr */ void external_irq3_callback (external_irq_callback_args_t * p_args) {     fsp_err_t err = FSP_SUCCESS;     (void) p_args;      switch( state )     {         default:         case 0:             tick_cnt_1us = 0;             state = 1;             err = R_AGT_Enable(&g_timer0_ctrl);             assert(FSP_SUCCESS == err);             break;         case 1:             distance = (tick_cnt_1us)/5.8;             state = 0;             tick_cnt_1us = 0;             err = R_AGT_Disable(&g_timer0_ctrl);             assert(FSP_SUCCESS == err);             break;     } }  void debug_SR04_LOG( void ) {     user_get_rtc(); }  float HC_SR04_getValue( void ) {     return distance; }

3 功能测试

3.1 监控波形

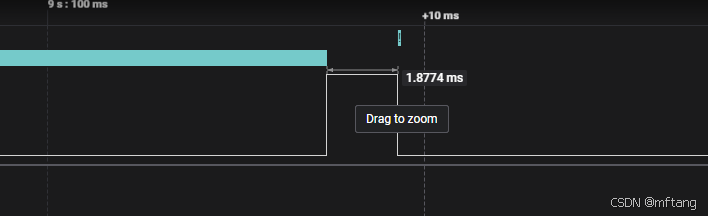

使用逻辑分析仪,测试ECHO接口上的波形数据

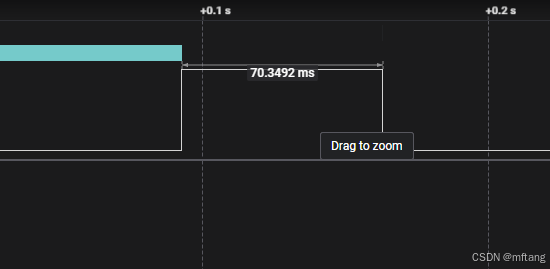

改变距离后的波形数据

 3.2 测试程序实现

在主函数中调用函数float HC_SR04_getValue( void ),就能获取到HC-SR04的值

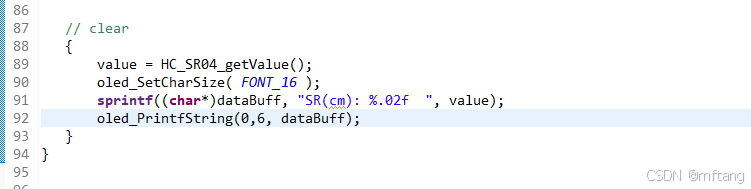

在OLED上显示HC-SR04的值:

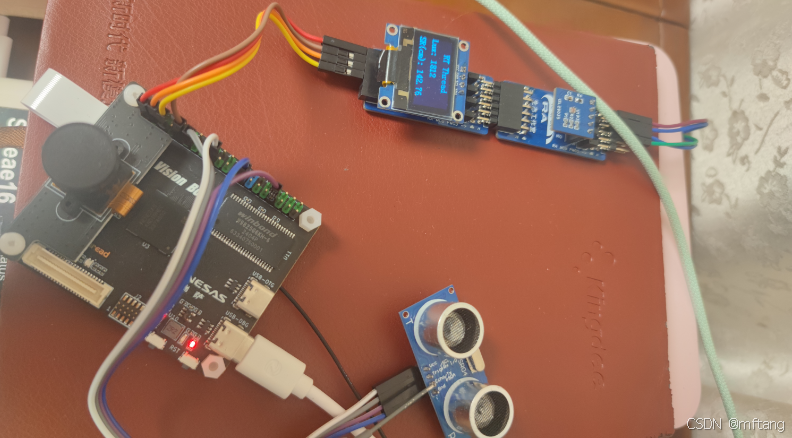

 运行程序,在OLED上查看结果:
