技术背景

在很多场景中，比如企业、学校、甚至家里都有一些对外的业务提供，比如门户网址、NAS、ERP等，在实际部署中，这些提供访问的服务器都属于内网，配置的是内网地址，导致的情况是公网用户没法对私网地址直接进行访问，学过上篇内容的源NAT功能是把私网用户的源地址转换成可上网的地址（当然可上网的就分私网跟公网了，由运营商分配的）然后发送出去，那么NAT Server的作用正好相反， 它是当其他公网用户访问我们服务的公网地址时候，进行目的地址转换（注意一定要是公网地址），在华为华三里面的这个功能叫做---NAT server（服务器映射），可能大家都奇怪，为什么标题里面有端口映射、甚至DMZ，这个主要是各个厂商的叫法不一样，可能客户只会某一种叫法，导致在了解需求的时候，有点懵！不过不要紧，学完接下来的几篇后就都会很清晰了，下面来看看多个场景下使用什么样的技术。

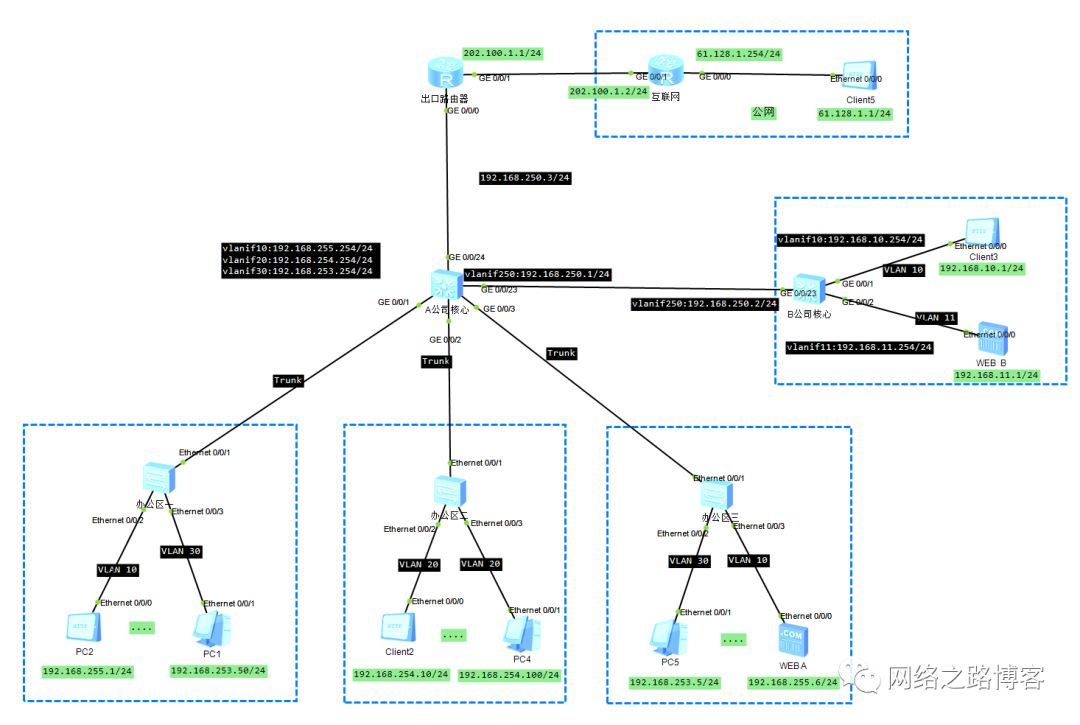

比如这样的一个环境，办公区三下面有一个WEB A的服务器，它的地址是192.168.255.6，是私网地址，肯定是不能在公网中路由的，外网无法访问到这个WEB资源，假设企业、学校需要把这个WEB服务发布到外网，让外网能够访问到，这个就是这篇要讲解到的另外一个NAT技术---NAT server（服务器映射）。

三种上网方式对于映射的影响

在讲解各种映射方式之前，我们得先了解一个很重要的东西，那就是公网IP，映射最重要的就是公网IP，因为只有公网IP才能被访问到，这样你就可以在家里、出差、任意的一个地方访问到，但是我们上网是有三种方式对接的，这个对于映射来说其实影响比较大。

• DHCP方式对接，这种通常猫的LAN口处于192.168.1.0或者2.0这些网段，这个是私网地址，外网是无法访问到的（这种方式不能映射）

• PPPoE拨号，这个就有两种可能，第一种运营商分配的是私网IP，通常为10.10.X.X或者100开头，第二种是分配的公网地址，但是是动态的，什么是动态呢？就是下一次重新拨号后，它会变化，这个有对应的技术解决，叫做DDNS，后续在实战篇会讲解。

• 外网专线对接，这种是最适合的，因为它的IP是公网IP，而且是固定的不会变化

• 总结下来映射的必要条件就是公网IP，三种对接方式里面，固定公网最好，其次PPPoE拨号的动态公网，DHCP方式是不适合（排除极少数，香港那边，DHCP也可以分配公网IP，大陆小运营商极个别也会这样分配公网）

NAT server之服务器映射（端口映射）

上面提到过服务器属于内网里面，本身地址是私网的，是无法被公网访问到，那这个时候公网的访问端能够访问的就是出口路由器的公网IP，服务器映射（端口映射）它的功能就是把出口公网IP地址对应的某个端口号，映射到内网某个地址的端口号上面来，这样当公网终端访出口路由器的公网IP某个端口号的时候，出口路由器就会把它转发给内网服务器，实现资源的访问，这里顺便说一下，不同路由器厂商对于技术的称呼不太一样，有叫端口映射的，有叫服务器映射的，指的都是这个功能。

（1）实际感受下

这里WEB A的地址是192.168.255.6，端口号是80，公网地址是202.100.1.1，实现把公网IP的80，映射到192.168.255.6的80

#修改配置[AR1200]interface  g0/0/1[AR1200-GigabitEthernet0/0/1]ip address 202.100.1.1 24[AR1200-GigabitEthernet0/0/1]quit[AR1200]ip route-static 0.0.0.0 0.0.0.0 202.100.1.2#出口路由改成静态IP的环境，先从最简单的开始，记得写默认路由 [internet]interface  g0/0/1[internet-GigabitEthernet0/0/1]ip address  202.100.1.2 24#互联网设备设置一个地址作为网关。

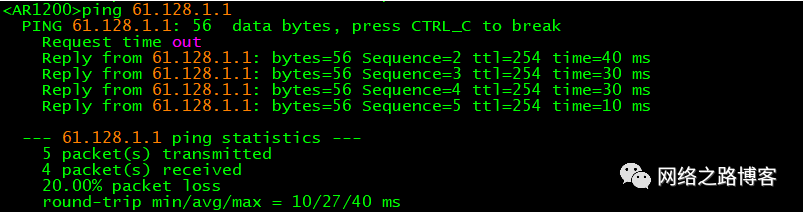

测试下通信OK就行​​​​​​​

#NAT-server 端口映射[AR1200]interface  g0/0/1[AR1200-GigabitEthernet0/0/1]nat server protocol tcp global current-interface 80 inside 192.168.255.6 80  Warning:The port 80 is well-known port. If you continue it may cause function failure.Are you sure to continue?[Y/N]:Y                            //提示这个是知名端口，是否需要映射 #配置解析  • nat server是一个关键字  • protocl tcp，这个很关键，在实际中我们得了解应用使用的是TCP协议还是UDP，配置错误的话会导致访问失败，该例子中WEB服务属于TCP应用  • global：这个是关键字，定义外网信息，比如IP地址，端口号  • current-interface：在上面的命令里面并没有定义具体的地址，这就是该命令参数的作用，直接调用当前接口的IP地址（202.100.1.1）  • 80：表示外网用什么端口号作为被其他用户访问到，WEB的端口号是80，这里写80  • inside：表示内网真实的服务器地址多少，WEB A的地址为192.168.255.6  • 80：内网的WEB端口号为多少，默认http为80 整体命令下来的意思就是，当有其他外网用户访问接口地址（202.100.1.1）的TCP 80端口号时候，将地址转换成192.168.255.6的80端口号，这就是映射。

测试一下

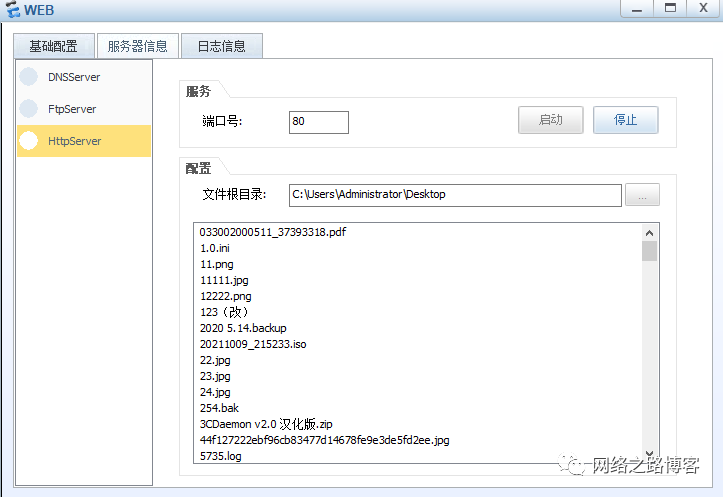

先检查WEB服务是否开启好了。

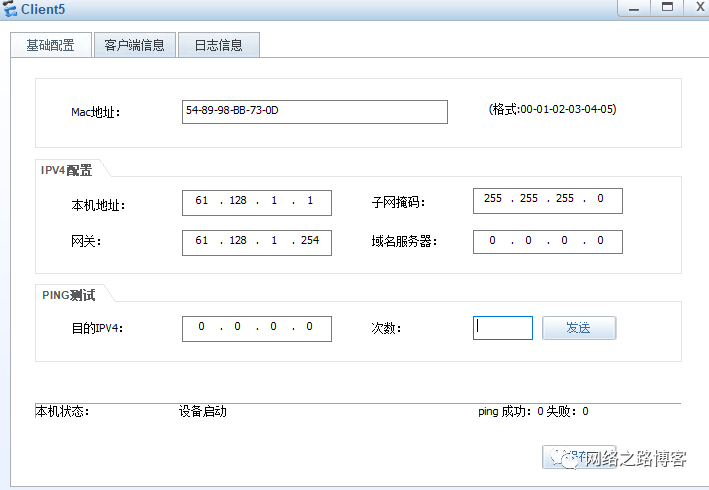

客户端的地址设置好

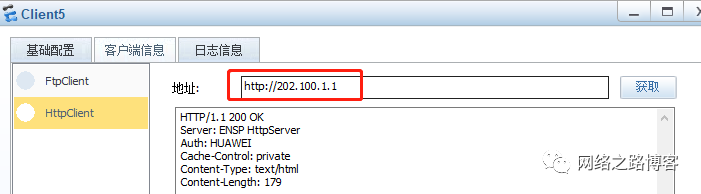

OK了，注意哦，浏览器地址输入的是202.100.1.1，是出口路由器公网的IP地址。

（3）看看是如何完成映射的

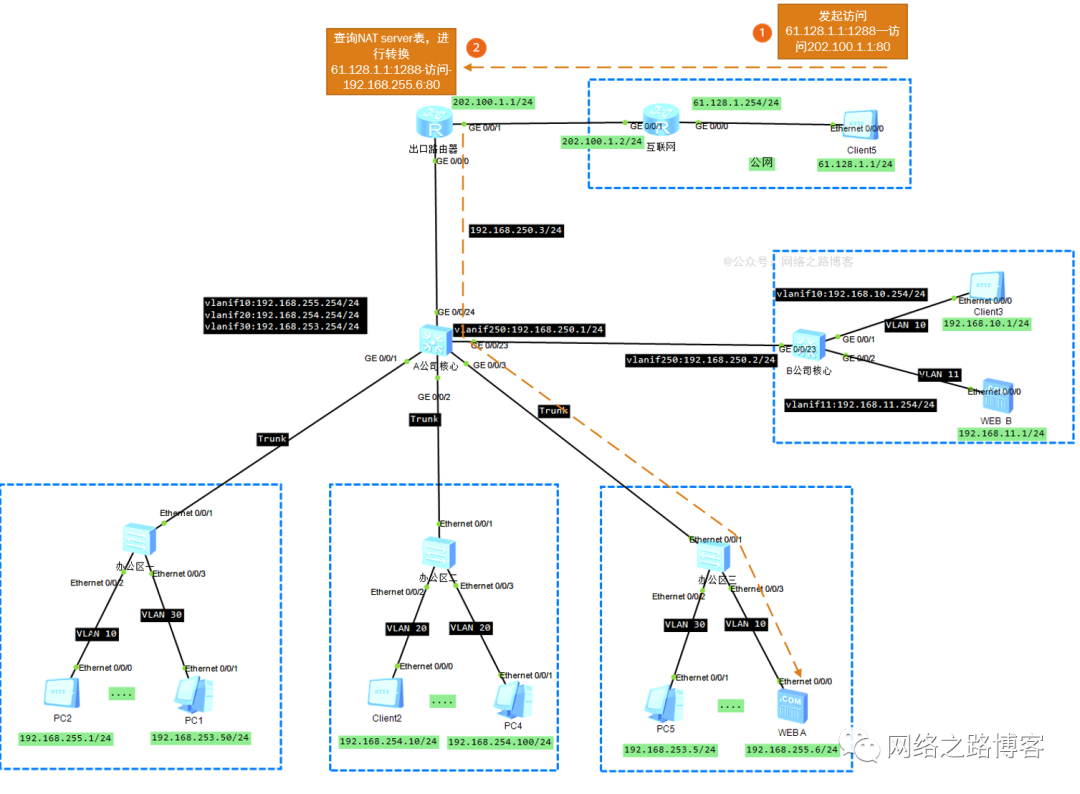

1、client5在浏览器输入202.100.1.1后（默认就是80），数据包会抵达202.100.1.1，源是61.128.1.1端口号随机生成

2、出口路由器收到以后，它发现找的是自己（因为目的IP是202.100.1.1，是自己接口地址）

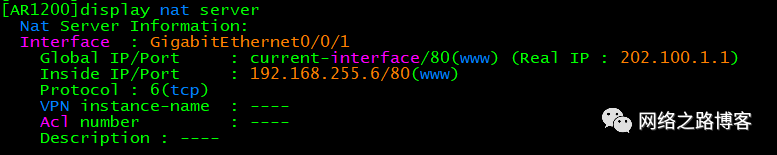

发现接口下面有NAT server的配置，这个配置在路由器会生成一个表项，叫做nat server

当数据包过来后，路由器先查询nat server表是否有对应的信息，没有则表示给自己的，直接处理，如果有，按照nat server表进行处理，按照表信息

• interface g0/0/1：表示入接口，数据流从该接口进入

• Global ip/port：202.100.1.1:80，目的地址是202.100.1.1的80端口号

• Inside ip/port：内网真实的终端IP与端口号，这里为192.168.255.6:80

• Protocl：协议是TCP

• 整个表项的意思是，当有数据目的地址是202.100.1.1的TCP 80端口，从G0/0/1进入后，目的地址202.100.1.1转换成192.168.255.6，端口号80转换成80，这个时候的源目变成了，源61.128.1.1--访问192.168.255.6:80

转换后，剩下的就是常见的操作，出口路由器查询路由表看192.168.255.6在哪，然后把数据包通过路由表条目转发给核心A交换机，核心A同样通过三层表项查询，定位到192.168.255.6在哪，从对应接口发出，抵达WEB A。

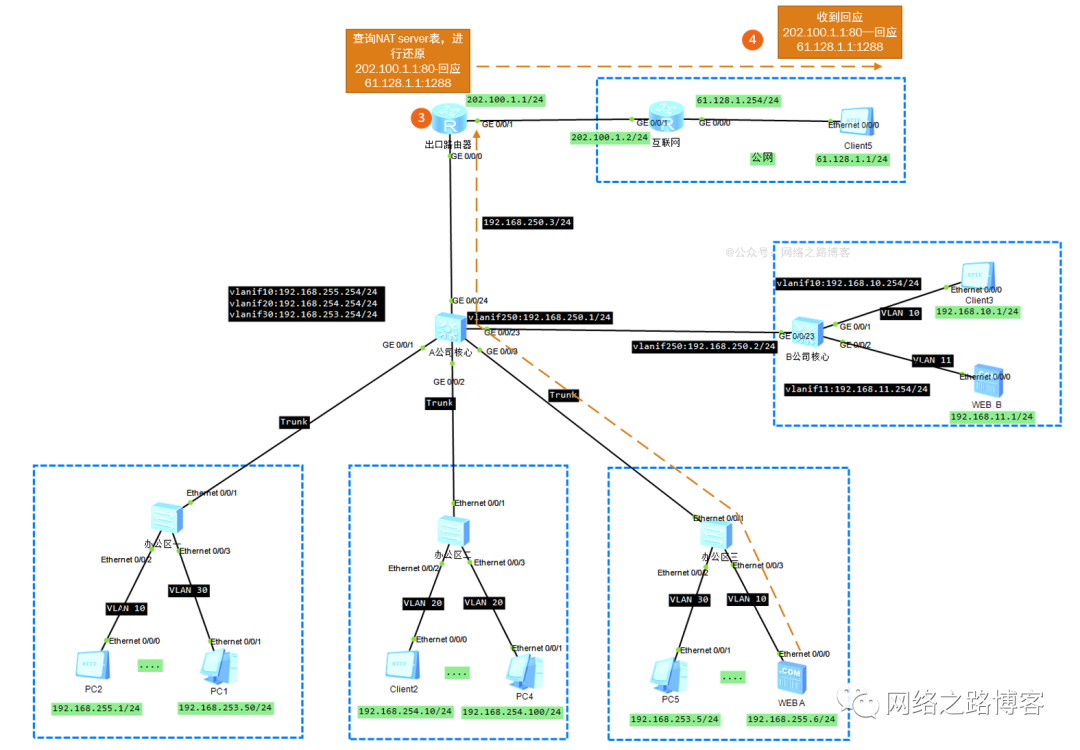

3、WEB A收到后开始回应，回应的报文会经过办公区三、核心A、最终抵达出口路由器，查询路由，发现去往61.128.1.1从出口G0/0/1出去

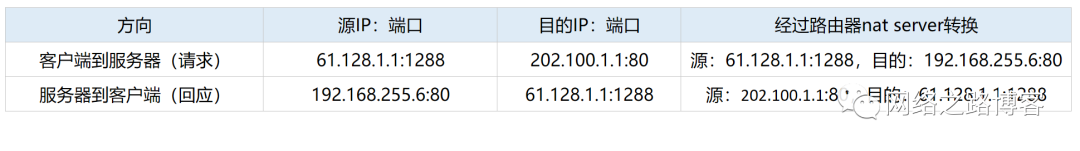

发现有nat server表项，于是把192.168.255.6:80，转换成202.100.1.1:80，目的地址61.128.1.1与端口号不变，这样数据包就变成了源：202.100.1.1:80，目的61.128.1.1:1288，互联网收到以后直接返回给client 5。

经验分享

• 端口映射其实是非常简单的，只要确认客户应用需要的端口号以及传输层协议，然后做nat server即可，需要注意，有的应用是TCP/UDP都需要映射，这个要咨询清楚。

• 在华为设备里面映射如果端口号是1~1023的知名端口号，每次输入都需要Y确认。

• 在nat server 端口映射中，global的端口号与inside的端口号是不需要一致的，比如外网可以用9999，内网用80，这样完全OK，只是在访问的时候需要输入端口号

• 在实际中，需要注意80、443、8080、或者8000~8888这段范围的端口号大部分区域会禁止使用，特别是80、443端口号需要备案，运营商才会开通，所以如果有这样的业务的话，内网可以继续用80，但是外网的端口号只能换一个其他的，可以多尝试几个好记的。

• 如果实际业务涉及到Telnet、SSH等端口号的映射，建议把设备本身的telnet、SSH服务的端口号改成其他，否则会冲突。

• 该功能有很多叫法，常见的端口映射、服务器映射，也有冷门的叫做服务器发布，端口转发等，遇到了不用慌，确认下需求跟功能就行。
