液压系统概述

液压系统是一种利用液体作为工作介质，通过压力传递来实现机械能转换和控制的系统。它广泛应用于工程机械、汽车、航空航天、医疗设备等领域。液压系统具有结构紧凑、传递效率高、控制精度高等优点。

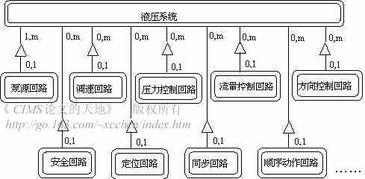

液压系统组成

液压系统主要由以下五部分组成：

动力元件（油泵）：将原动机的机械能转换为液压力能，为液压系统提供动力。

执行元件（油缸或液压马达）：将液压力能转换为机械能，实现直线运动或旋转运动。

控制元件：包括压力阀、流量阀和方向阀等，用于调节液压系统中液体的压力、流量和流向。

辅助元件：包括压力表、滤油器、蓄能装置、冷却器、管件及油箱等，为液压系统提供辅助功能。

工作介质：液压油或其他液体，作为传递压力和能量的介质。

液压系统工作原理

液压系统的工作原理基于帕斯卡定律。当液体受到外力作用时，液体内部各点的压力会均匀传递。液压系统通过控制油泵、阀和油缸等元件，使液体在系统中循环流动，从而实现机械能的转换和控制。

具体工作过程如下：

油泵将液压油从油箱吸入，并提高其压力。

高压液压油通过管道输送到执行元件，推动油缸或液压马达运动。

执行元件的运动通过机械装置转换为所需的机械运动。

运动结束后，液压油通过管道返回油箱，完成一个循环。

液压系统故障诊断与维修

液压系统在使用过程中可能会出现各种故障，如泄漏、压力不足、运动不稳定等。以下是一些常见的故障诊断与维修方法：

泄漏诊断：检查液压系统各连接部位，如管接头、阀体等，看是否存在泄漏现象。

压力不足诊断：检查油泵、阀和管道等元件，看是否存在堵塞、磨损等问题。

运动不稳定诊断：检查执行元件、控制元件和辅助元件，看是否存在配合不良、磨损等问题。

维修方法：针对不同故障，采取相应的维修措施，如更换磨损元件、清洗管道、调整压力等。

液压系统发展趋势

随着科技的不断发展，液压系统在性能、可靠性、节能环保等方面不断取得突破。以下是一些液压系统的发展趋势：

智能化：利用传感器、控制器等智能技术，实现液压系统的自动监测、诊断和调整。

节能环保：采用新型液压油、优化系统设计，降低液压系统的能耗和排放。

轻量化：采用轻质材料、优化结构设计，降低液压系统的重量。

集成化：将液压系统与电子、电气等其他系统进行集成，提高系统的整体性能。

总结

液压系统作为一种重要的传动和控制方式，在各个领域发挥着重要作用。通过对液压系统的组成、工作原理、故障诊断与维修以及发展趋势的了解，有助于提高液压系统的性能和可靠性，为我国液压产业的发展提供有力支持。
