小型数字系统设计——数字钟的构建与实现

随着电子技术的不断发展，数字系统设计在各个领域得到了广泛应用。本文将介绍如何设计一个小型数字钟系统，包括硬件选型、软件编程以及系统测试等环节。

一、项目背景与需求

数字钟作为一种常见的电子设备，具有计时、闹钟、温度显示等功能。本文旨在设计一个小型数字钟系统，满足以下需求：

计时功能：实现时、分、秒的计时，并显示在数码管上。

闹钟功能：设置闹钟时间，并在指定时间响起。

温度显示：通过温度传感器获取环境温度，并在数码管上显示。

低功耗设计：在保证功能的前提下，降低系统功耗。

二、硬件选型

为了实现上述功能，我们需要选择合适的硬件模块。以下是本项目的硬件选型：

微控制器：选用STM32F103C8T6作为核心控制器，具有丰富的I/O接口和强大的控制能力。

显示模块：采用1602 LCD显示屏，用于显示时间、闹钟时间、温度等信息。

按键模块：使用4个按键，分别用于设置时间、闹钟时间、温度以及切换显示模式。

温度传感器：选用DHT11温湿度传感器，用于检测环境温度。

时钟模块：使用DS3231高精度RTC模块，提供精确的计时功能。

蜂鸣器：用于闹钟响起时发出声音提示。

三、软件设计

软件设计主要包括以下几个方面：

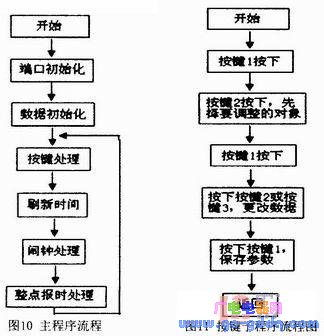

主程序：负责整个系统的运行，包括初始化、按键处理、显示更新、闹钟功能等。

计时模块：实现时、分、秒的计时，并更新LCD显示。

闹钟模块：设置闹钟时间，并在指定时间响起蜂鸣器。

温度检测模块：读取DHT11传感器的温度数据，并更新LCD显示。

按键处理模块：检测按键按下，并根据按键功能执行相应操作。

四、系统测试与优化

在完成软件设计后，我们需要对系统进行测试，确保各个功能模块正常运行。以下是测试步骤：

计时功能测试：验证时、分、秒的计时是否准确，并观察LCD显示是否正常。

闹钟功能测试：设置闹钟时间，并在指定时间响起蜂鸣器，验证闹钟功能。

温度检测测试：读取DHT11传感器的温度数据，并观察LCD显示是否正常。

按键功能测试：验证按键是否能够正确响应，并执行相应操作。

在测试过程中，如果发现系统存在缺陷，需要及时进行优化。例如，调整按键消抖算法，提高按键响应速度；优化显示算法，提高显示效果等。

五、总结

本文介绍了如何设计一个小型数字钟系统，包括硬件选型、软件编程以及系统测试等环节。通过实际操作，我们可以掌握数字系统设计的基本方法，为后续的电子项目开发奠定基础。

在项目实施过程中，需要注意以下几点：

合理选择硬件模块，确保系统稳定运行。

优化软件设计，提高系统性能。

加强系统测试，确保功能正常。

注重项目文档，方便后续维护和改进。

希望本文对您在数字系统设计方面有所帮助。
