深入解析STM8硬件SPI：原理、应用与实现

随着嵌入式系统的发展，串行外围设备接口（SPI）因其高速、低功耗和灵活的通信方式，被广泛应用于各种嵌入式系统中。STM8作为意法半导体公司推出的一款高性能、低功耗的微控制器，其硬件SPI功能为开发者提供了强大的数据传输能力。本文将深入解析STM8硬件SPI的原理、应用与实现，帮助读者更好地理解和应用这一技术。

标签：STM8，硬件SPI，原理

一、STM8硬件SPI原理

STM8硬件SPI是一种全双工、同步通信接口，它通过4根信号线实现数据传输：时钟信号（SCK）、主设备输出数据（MOSI）、主设备输入数据（MISO）和片选信号（CS）。以下是STM8硬件SPI的基本原理：

时钟信号（SCK）：用于同步数据传输，由主设备控制。

主设备输出数据（MOSI）：主设备通过该信号线发送数据。

主设备输入数据（MISO）：从设备通过该信号线发送数据。

片选信号（CS）：用于选择与主设备通信的从设备。

标签：STM8，硬件SPI，信号线

二、STM8硬件SPI应用

STM8硬件SPI具有高速、低功耗和灵活的特点，适用于多种应用场景。以下是一些常见的应用：

传感器数据采集：通过SPI接口，STM8可以与各种传感器进行高速数据交换，如温度传感器、湿度传感器等。

存储器扩展：STM8可以通过SPI接口与外部存储器进行通信，如EEPROM、Flash等。

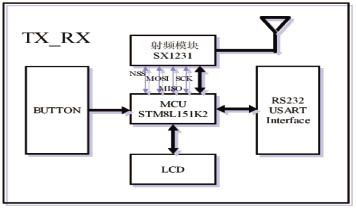

通信模块：STM8可以通过SPI接口与无线通信模块、蓝牙模块等进行通信。

其他应用：如电机控制、音频处理等。

标签：STM8，硬件SPI，应用

三、STM8硬件SPI实现

STM8硬件SPI的实现主要涉及以下几个方面：

初始化SPI接口：配置SPI相关寄存器，如时钟极性、时钟相位、数据方向等。

发送数据：通过SPI接口发送数据到从设备。

接收数据：通过SPI接口接收从设备发送的数据。

中断处理：在SPI通信过程中，可能需要处理中断，如接收中断、发送中断等。

标签：STM8，硬件SPI，实现

四、STM8硬件SPI实例分析

以下是一个STM8硬件SPI的实例分析，用于发送和接收数据：

iclude
