MySQL数据库逻辑模型图是数据库设计过程中的关键工具，它通过可视化的方式展示了数据库的结构，包括表、字段、数据类型、索引以及表之间的关系，这种图形化的设计工具帮助开发人员和数据库管理员理解和规划数据库结构，优化数据存储和查询过程。

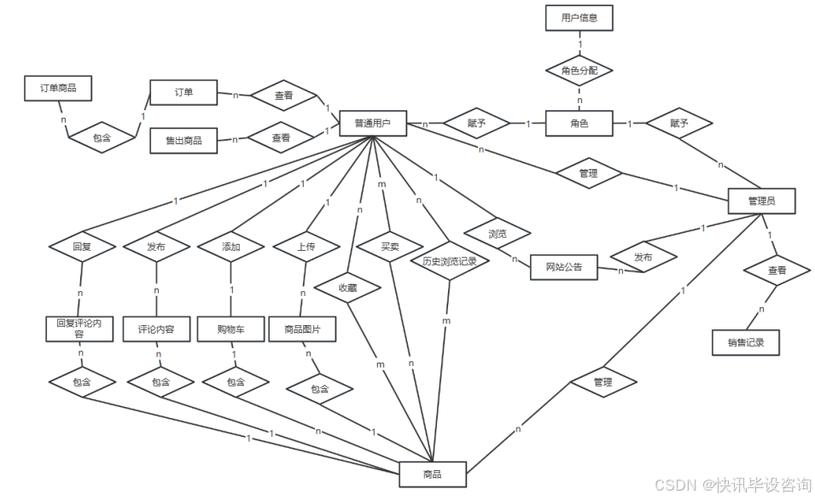

实体关系图（ERD）是逻辑模型中的重要组成部分，它通过特定的符号和连接方式来表达系统中的主要实体及这些实体间的相互关系，在ERD中，实体通常代表业务对象，如人员角色（例如学生）、有形的业务对象（例如产品）和无形的业务对象（例如日志），关系则定义了这些实体如何相互作用。

当涉及到MySQL数据库时，ERD的绘制变得尤其重要，这是因为它们不仅有助于可视化数据库中的表和列，还包括了关系和约束的展示，这些信息对于理解数据库的架构和设计至关重要，了解不同表如何关联可以帮助设计高效的查询，而了解约束则有助于确保数据完整性。

使用如MySQL Workbench这样的工具，可以有效地设计和创建新的数据库图表，管理数据库，以及执行MySQL迁移，这类工具提供了一个用户友好的界面，允许用户直观地看到数据库的结构，并进行修改和优化，这对于维护大型数据库系统尤为重要，因为它们的结构往往更为复杂，涉及更多的表和关系。

数据库设计是软件开发的核心部分，特别是处理复杂的业务逻辑时，一个清晰且合理的数据库结构不仅可以提升系统性能，还可以提高系统的可维护性，逻辑模型图在这里发挥了巨大作用，它们帮助设计者以可视化的方式呈现和组织数据库结构，这种图形表示简化了设计过程，使得非专家也能理解和维护数据库结构。

逻辑模型图还有助于识别和解决设计上的问题，通过图表可以容易地发现冗余数据结构或者不适当的数据类型选择，及早识别这些问题可以避免在开发后期进行成本高昂的修改。

在实际的应用中，逻辑模型图不仅被用于初始的数据库设计阶段，它们还在后续的系统升级和维护中发挥作用，每次系统升级或功能增强时，都可以通过更新逻辑模型图来反映这些变化，这样做确保了所有的利益相关者都能理解数据库的最新状态和未来的改动方向。

归纳而言，MySQL数据库逻辑模型图是一个强大的工具，它帮助开发者和数据库管理员以视觉友好的方式理解和设计数据库，这不仅提升了设计效率，也保障了数据库结构的合理性和系统的整体性能，对于任何涉及数据库工作的项目来说，合理利用这种模型图都是成功的关键因素之一。

FAQs

Q1: MySQL Workbench是否可以支持其他数据库系统的逻辑模型设计？

是的，虽然MySQL Workbench是为MySQL数据库设计的，但它也支持对其他数据库系统如PostgreSQL和SQL Server的建模，这使得它成为一个多功能的工具，可以在不同的数据库环境中使用。

Q2: 在数据库设计中，逻辑模型和物理模型有何区别？

逻辑模型关注于如何以抽象的方式描述数据以及它们之间的关系，而不涉及具体的实现细节，物理模型则更接近于实际的数据库实现，包括数据的存储方式、索引结构等具体实现细节，逻辑模型通常作为创建物理模型的基础。
