Flink(arm) on K8S 部署时的那些坑
1 背景
目标：在arm架构的K8S上部署一套flink集群。
我对k8s还算了解，但在此之前没接触过flink，部署起来确实有点困难。本文记录在此过程中遇到的问题，以及问题原因和解决方案。
2 准备工作
flink的arm镜像
flink的arm镜像：
- 需包含arm版jdk1.8
- flink版本为1.17.2
该镜像的构建方法可参考我的文章：arm环境下构建Flink的Docker镜像。
k8s环境
已有k8s集群环境。
我所在的环境是1.18，部署在arm架构的服务器上。
3 部署
我参考了官方的经验（见 https://nightlies.apache.org/flink/flink-docs-master/zh/docs/deployment/resource-providers/standalone/kubernetes/ ），建议大家酌情参考。
也许你也会踩一遍我经历过的坑。
3.1 ConfigMap
flink-configuration-configmap.yaml
这个是flink的配置文件，对应着安装包中 ${FLINK_HOME}/conf/flink-conf.yaml。
基本不用动，可以直接拷贝过来使用（在生产环境中需要根据实际情况修改配置参数）。
apiVersion: v1 kind: ConfigMap metadata: name: flink-config namespace: "flink-ns" labels: app: flink data: flink-conf.yaml: |+ jobmanager.rpc.address: flink-jobmanager taskmanager.numberOfTaskSlots: 2 blob.server.port: 6124 jobmanager.rpc.port: 6123 taskmanager.rpc.port: 6122 jobmanager.memory.process.size: 1600m taskmanager.memory.process.size: 1728m parallelism.default: 2 log4j-console.properties: |+ rootLogger.level = INFO rootLogger.appenderRef.console.ref = ConsoleAppender rootLogger.appenderRef.rolling.ref = RollingFileAppender logger.flink.name = org.apache.flink logger.flink.level = INFO logger.pekko.name = org.apache.pekko logger.pekko.level = INFO logger.kafka.name= org.apache.kafka logger.kafka.level = INFO logger.hadoop.name = org.apache.hadoop logger.hadoop.level = INFO logger.zookeeper.name = org.apache.zookeeper logger.zookeeper.level = INFO # 将所有 info 级别的日志输出到 console appender.console.name = ConsoleAppender appender.console.type = CONSOLE appender.console.layout.type = PatternLayout appender.console.layout.pattern = %d{yyyy-MM-dd HH:mm:ss,SSS} %-5p %-60c %x - %m%n # 将所有 info 级别的日志输出到指定的 rolling file appender.rolling.name = RollingFileAppender appender.rolling.type = RollingFile appender.rolling.append = false appender.rolling.fileName = ${sys:log.file} appender.rolling.filePattern = ${sys:log.file}.%i appender.rolling.layout.type = PatternLayout appender.rolling.layout.pattern = %d{yyyy-MM-dd HH:mm:ss,SSS} %-5p %-60c %x - %m%n appender.rolling.policies.type = Policies appender.rolling.policies.size.type = SizeBasedTriggeringPolicy appender.rolling.policies.size.size=100MB appender.rolling.strategy.type = DefaultRolloverStrategy appender.rolling.strategy.max = 10 # 关闭 Netty channel handler 中不相关的（错误）警告 logger.netty.name = org.jboss.netty.channel.DefaultChannelPipeline logger.netty.level = OFF配置文件中，部署集群时需要重点关注的参数：
jobmanager.rpc.address: flink-jobmanager
该参数定义了 taskmanager 与 jobmanager 通信的rpc地址，这里使用了服务名称
flink-jobmanager，该服务需要另行定义。
3.2 Service
为清晰管理服务，我将rpc服务和rest服务拆开了。
3.2.1 rpc
flink-rpc-service.yaml
官方未提供该文件，这里定义了rpc通信的端口，taskmanager可以在集群中通过服务名flink-jobmanager找到jobmanager。
apiVersion: v1 kind: Service metadata: name: flink-jobmanager labels: app: flink component: jobmanager spec: type: ClusterIP clusterIP: None selector: app: flink component: jobmanager ports: - name: rpc port: 6123这里：
metadata.name 需要与 ConfigMap 中的 jobmanager.rpc.address 参数一致。
spec.ports.port 需要与 ConfigMap 中的 jobmanager.rpc.port 参数一致。
3.2.2 rest
jobmanager-rest-service.yaml
该文件定义了jobmanager控制台暴露的web端口，在官方文档中有提供，直接拷贝过来即可。
apiVersion: v1 kind: Service metadata: name: flink-jobmanager-rest namespace: "flink-ns" spec: type: NodePort ports: - name: rest port: 8081 targetPort: 8081 nodePort: 30081 selector: app: flink component: jobmanager 部署完成后，可以通过 8081 端口访问控制台。
3.3 ServiceAccount
flink-service-account.yaml
该文件官方未提供，但在jobmanager中有引用，需要自行定义：
apiVersion: v1 kind: ServiceAccount metadata: name: flink-service-account namespace: "flink-ns" --- apiVersion: rbac.authorization.k8s.io/v1 kind: Role metadata: name: configmap-manager rules: - apiGroups: [ "" ] resources: [ "configmaps" ] verbs: [ "create", "delete", "get", "list", "patch", "update", "watch" ] --- apiVersion: rbac.authorization.k8s.io/v1 kind: RoleBinding metadata: name: configmap-manager-binding namespace: "flink-ns" subjects: - kind: ServiceAccount name: flink-service-account roleRef: kind: Role name: configmap-manager apiGroup: rbac.authorization.k8s.io文件定义了拥有创建、编辑、删除 ConfigMap 权限的 Service 账号。
3.4 jobmanager
jobmanager-session-deployment.yaml这里我选择使用session模式。官方的配置文件经过调教后如下：
apiVersion: apps/v1 kind: Deployment metadata: name: flink-jobmanager namespace: " spec: replicas: 1 # 通过设置大于 1 的整型值来开启 Standby JobManager selector: matchLabels: app: flink component: jobmanager template: metadata: labels: app: flink component: jobmanager spec: containers: - name: jobmanager image: flink-arm:lastest # env: # - name: POD_IP # valueFrom: # fieldRef: # apiVersion: v1 # fieldPath: status.podIP # # 下面的 args 参数会使用 POD_IP 对应的值覆盖 config map 中 jobmanager.rpc.address 的属性值。 # args: [ "jobmanager", "$(POD_IP)" ] args: [ "jobmanager"] ports: - containerPort: 6123 name: rpc - containerPort: 6124 name: blob-server - containerPort: 8081 name: webui livenessProbe: tcpSocket: port: 6123 initialDelaySeconds: 30 periodSeconds: 60 volumeMounts: - name: flink-config-volume mountPath: /opt/flink/conf securityContext: runAsUser: 9999 # 参考官方 flink 镜像中的 _flink_ 用户，如有必要可以修改 serviceAccountName: flink-service-account # 拥有创建、编辑、删除 ConfigMap 权限的 Service 账号 volumes: - name: flink-config-volume configMap: name: flink-config items: - key: flink-conf.yaml path: flink-conf.yaml - key: log4j-console.properties path: log4j-console.properties 说明：
原本选择了ha模式的yaml文件，但部署过程中遇到了一些问题。
为保证集群能够运行起来，对文件进行了调整。但这可能破坏了ha特性，有待验证。
3.5 taskmanager
taskmanager-session-deployment.yaml
该文件的内容如下：
apiVersion: apps/v1 kind: Deployment metadata: name: flink-taskmanager namespace: "flink-ns" spec: replicas: 3 selector: matchLabels: app: flink component: taskmanager template: metadata: labels: app: flink component: taskmanager spec: initContainers: - name: init-flink-conf image: flink-arm:latest command: [ "sh", "-c", "mkdir -p /opt/flink/conf /config ; cp /config/* /opt/flink/conf ; chmod 777 /opt/flink/conf/*" ] volumeMounts: - name: flink-config-volume mountPath: /config - name: local-storage mountPath: /opt/flink/conf containers: - name: taskmanager image: flink-arm:latest args: [ "taskmanager" ] ports: - containerPort: 6122 name: rpc livenessProbe: tcpSocket: port: 6122 initialDelaySeconds: 30 periodSeconds: 60 volumeMounts: - name: local-storage mountPath: /opt/flink/conf env: - name: JOB_MANAGER_RPC_ADDRESS value: flink-jobmanager securityContext: runAsUser: 9999 # 参考官方 flink 镜像中的 _flink_ 用户，如有必要可以修改 volumes: - name: flink-config-volume configMap: name: flink-config items: - key: flink-conf.yaml path: flink-conf.yaml - key: log4j-console.properties path: log4j-console.properties - name: local-storage emptyDir: { }该文件与官方提供的有些许不同：
- 引入了emptyDir，用于存放配置文件。
- 这里引入了1个初始化容器（initContainers），用来创建目录、修改权限、并将配置文件复制到emptyDir中的/opt/flink/conf路径下。
- 设置了环境变量JOB_MANAGER_RPC_ADDRESS，指定了rpc的服务地址是flink-jobmanager。
4 问题及解决方案
起初我按照官方的配置来部署，出现了很多问题。
下面是遇到的典型问题以及解决方案。
4.1 taskmanager启动失败
现象：jobmanager正常启动，但taskmanager启动失败。
taskmanager日志中报错：
WARNING: attempted to load jemalloc from /usr/lib/aarch64-linux-gnu/libjemalloc.so and /usr/lib/x86_64-linux-gnu/libjemalloc.so but the library couldn't be found. glibc will be used instead. sed: couldn't open temporary file /opt/flink/conf/sedGGEvws: Read-only file system sed: couldn't open temporary file /opt/flink/conf/sedL9ELTs: Read-only file system /docker-entrypoint.sh: line 73: /opt/flink/conf/flink-conf.yaml: Permission denied /docker-entrypoint.sh: line 89: /opt/flink/conf/flink-conf.yaml.tmp: Read-only file system Starting Task Manager Starting taskexecutor as a console application on host flink-taskmanager-b6c9fbb8c-hxc4h. Error: VM option 'UseG1GC' is experimental and must be enabled via -XX:+UnlockExperimentalVMOptions. Error: Could not create the Java Virtual Machine. Error: A fatal exception has occurred. Program will exit.从日志中可以发现2个问题：
- 配置文件不可写
- VM启动失败
下面分别说一下解决方案。
4.1.1 配置文件不可写
- 原因
taskmanager采用官方的配置会出现这个问题。官方配置如下图：

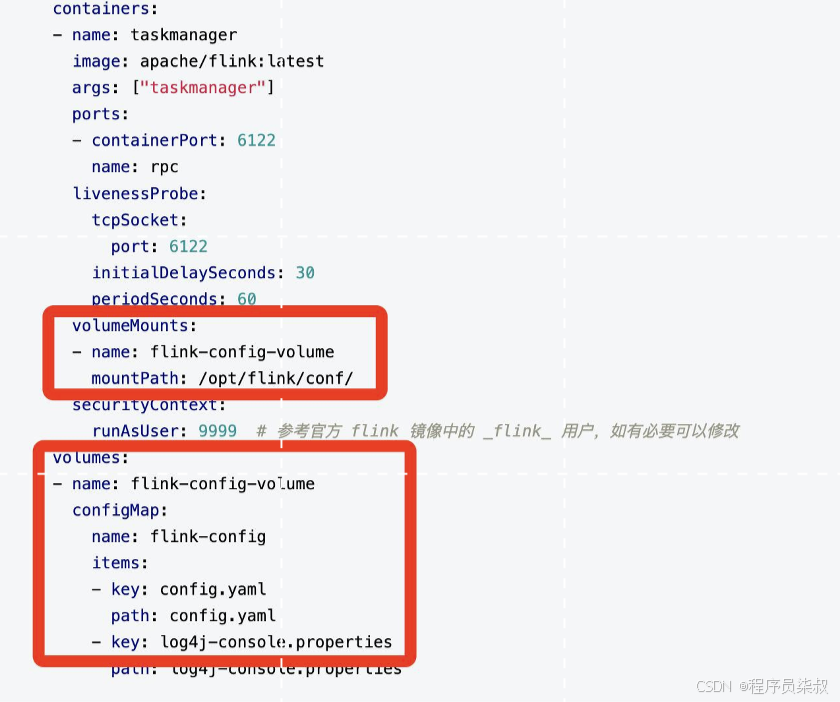

taskmanager-session-deployment.yaml中的配置文件挂载
k8s在启动taskmanager容器启动时，会将ConfigMap中的配置信息拷贝到容器中，而这些信息是只读的。
在启动taskmanager时，会修改/opt/flink/conf/flink-config.yaml文件（见docker-entrypoint.sh文件），使用环境变量来更新配置。这里即便你在容器中使用root启动，还是没有写的权限。
- 解决方案
将ConfigMap中的文件copy出来，挂载到本地目录上；主容器在启动时挂载本地目录即可。当然也可以挂到pv上，但配置都在ConfigMap中维护，没必要外接pv。
我的案例中，将配置文件copy到了emptyDir中，这时taskmanager就可以写配置文件了。

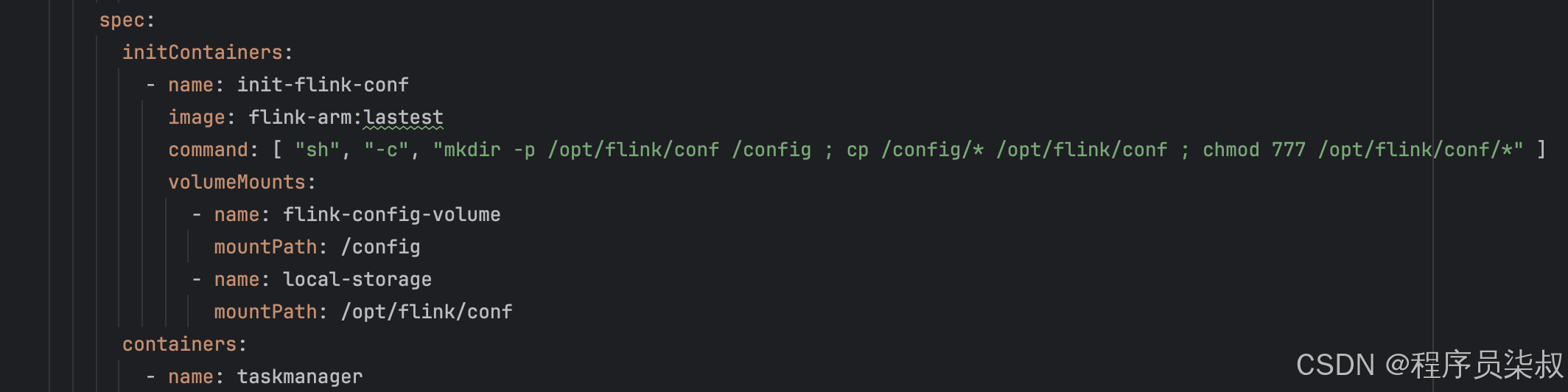

关键配置：
引入了初始化容器，将ConfigMap中的配置文件拷贝到emptyDir中的/opt/flink/conf/路径下。容器挂载的目录不再是ConfigMap，而是emptyDir。
注意：
这个问题正常情况下不会影响taskmanager的启动，只是配置无法更新。taskmanager启动时仍会读取默认的配置（即ConfigMap）。
但会影响rpc通信（后面会有解析）。
4.1.2 VM启动失败
这个问题是导致taskmanager启动失败的真正原因。
日志中提到：
Error: VM option 'UseG1GC' is experimental and must be enabled via -XX:+UnlockExperimentalVMOptions.
这是taskmanager.sh中报的错误：

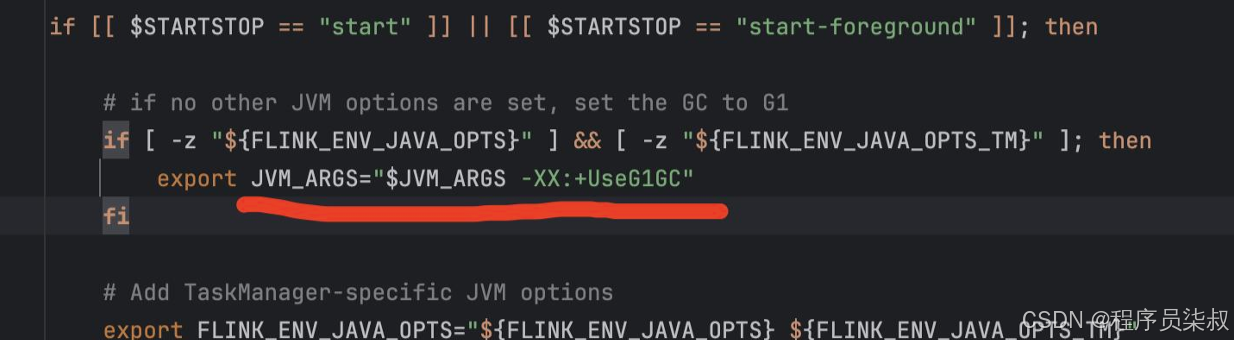

taskmanager.sh截图
- 原因
这是因为我用的基础镜像jdk不支持UseG1GC，需要显示启用。
- 解决方案
2种：
- 使用支持"UseG1GC"参数的jdk镜像。
- 在镜像构建时修改taskmanager.sh文件：在Dockerfile中加入下面一行：
# 修改 taskmanager 启动参数 RUN sed -i 's/-XX:+UseG1GC/-XX:+UnlockExperimentalVMOptions -XX:+UseG1GC/g' bin/taskmanager.sh4.2 taskmanager无法注册到jobmanager
taskmanager需通过flink-jobmanager:6123访问jobmanager，实现rpc通信。当使用官方的 taskmanager-session-deployment.yaml 配置时，可能会出现无法连接到jobmanager的情况。我遇到了2种。
4.2.1 rpc时连接到了本地容器
报错可能类似下方：
Could not connect to rpc endpoint under address akka.tcp://flink@flink-taskmanager-b6c9fbb8c-hxc4h:6123/user/rpc/resourcemanager_*.
flink-taskmanager-b6c9fbb8c-hxc4h 是我本地容器的实例名，怎么连接到了本地？
- 原因
这是因为在1.17.2版本的docker-entrypoint.sh中，优先使用环境变量 JOB_MANAGER_RPC_ADDRESS 来覆盖 jobmanager.rpc.address 这个配置。docker-entrypoint.sh 关键截图：

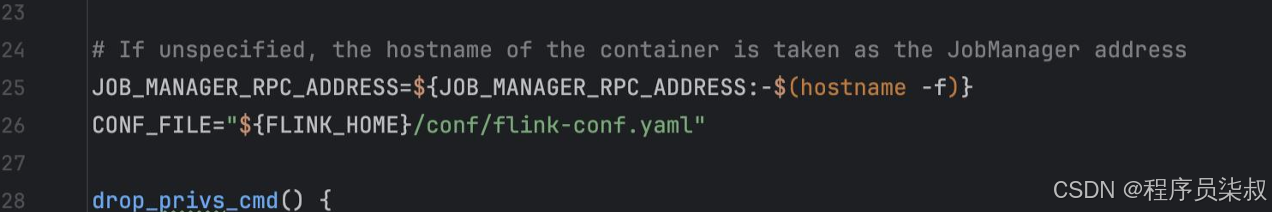

JOB_MANAGER_RPC_ADDRESS定义
如图，JOB_MANAGER_RPC_ADDRESS如果没有设置，会默认取本机主机名！

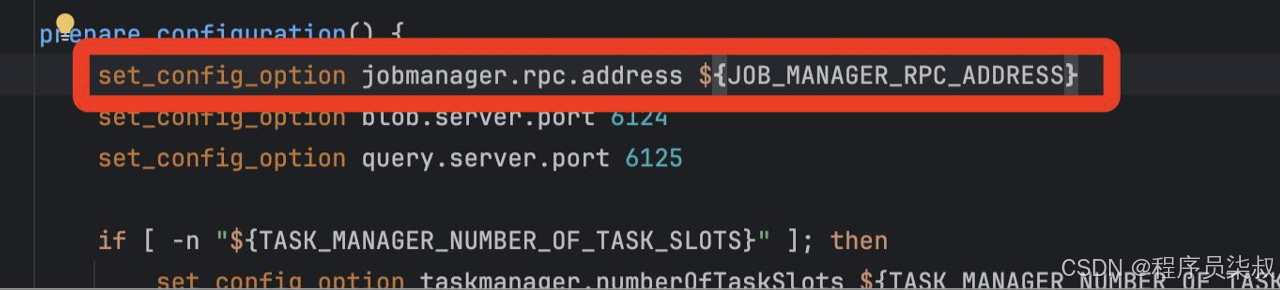

更新配置文件flink-config.yaml
在prepare_configuration() 中用环境变量更新配置文件中的 jobmanager.rpc.address值。
说明：
taskmanager启动时是优先使用环境变量来配置、还是优先使用配置文件，我记不清了...
但是，当你启用了配置文件可写、且没有设置环境变量时，此种情况必然会出现。
- 解决
完成4.1.1，使配置文件可写。在此基础上修改yaml文件，设置环境变量 JOB_MANAGER_RPC_ADDRESS ，值设置为rpc的service名称：

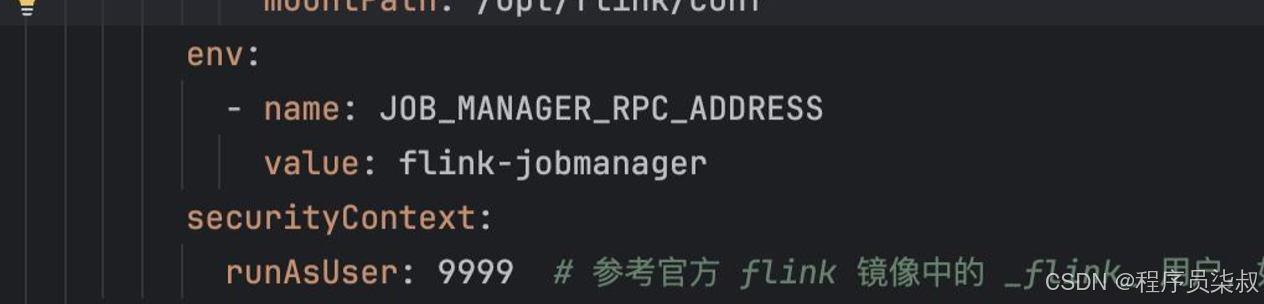

JOB_MANAGER_RPC_ADDRESS 设置
4.2.2 连接到了jobmanager，但消息被丢弃
这个情况比较极端，大家可能没有碰到过。
我在 tarskmanager的 pod中，执行 ping flink-jobmanager ，可以正常解析 flink-jobmanager 的ip地址、且解析正确，可以ping通。但2个服务的日志中有报错。
- jobmanager 报错：
2024-07-29 11:22:33,487 ERROR akka.remote.EndpointWriter [] - dropping message [class akka.actor.ActorSelectionMessage] for non-local recipient [Actor[akka.tcp://flink@flink-jobmanager:6123/]] arriving at [akka.tcp://flink@flink-jobmanager:6123] inbound addresses are [akka.tcp://flink@172.224.135.172:6123]
- tarskmanager 日志：
2024-07-29 11:22:23,464 INFO org.apache.flink.runtime.taskexecutor.TaskExecutor [] - Could not resolve ResourceManager address akka.tcp://flink@flink-jobmanager:6123/user/rpc/resourcemanager_*, retrying in 10000 ms: Could not connect to rpc endpoint under address akka.tcp://flink@flink-jobmanager:6123/user/rpc/resourcemanager_*.
从日志分析，tarskmanager 无法解析 ResourceManager、无法连接 flink-jobmanager；而 jobmanager 收到了来自 tarskmanager 的消息（172.224.135.172 为172.224.135.172实例的地址）、但把消息丢弃了。
查看端口状态，6123是连接状态。说明连接已建立，也进行了rpc通信，只不过jobmanager不承认tarskmanager！
- 原因
在启动时，jobmanager 和 tarskmanager 对于 jobmanager.rpc.address 的配置必须相同！
在我的案例中，我一开始想部署session-ha模式（高估了自己），jobmanager 使用了错误的yaml。里面的干扰项如图：

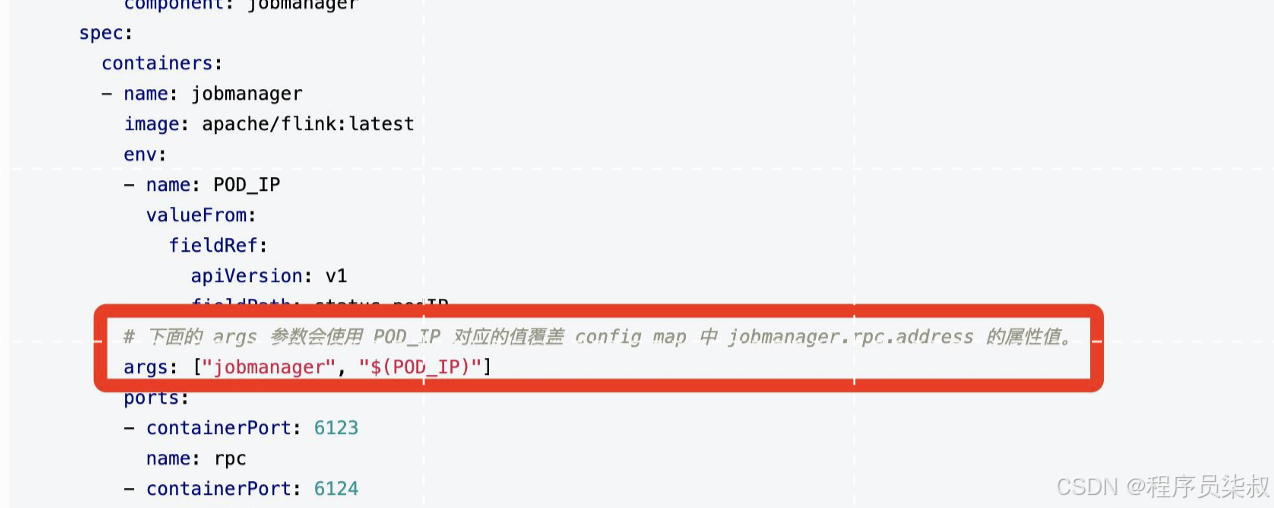

官方 jobmanager-session-deployment-ha.yaml
ha模式在启动时，使用POD_IP这个环境变量指定了 jobmanager.rpc.address 参数为当前Pod的IP地址，而没有使用配置文件中的配置。这导致了 jobmanager 和 tarskmanager 两边的 jobmanager.rpc.address 配置不同，jobmanager 就将 tarskmanager 消息丢弃。
- 解决
去掉PodIP这个启动参数即可（详见3.4章节配置）。
5 复盘
历尽艰辛算是部署成功了。测试环境上够用，但上生产还是有段路要走的。这里复盘一下。
5.1 ConfigMap是只读的
以前对这个印象并不是很清晰，经历了这次有了深刻体会。
也让我学到了：ConfigMap也可以作为配置模板，然后通过本文中提到的挂载方式，在程序启动时动态更新配置。
5.2 flink中的环境变量与配置文件
没看过flink的源码，不知道哪个优先级更高。
根据现象来看，环境变量的优先级是高于配置文件的，前提是你的配置文件要可写。
5.3 flink-on-k8s ha模式
一开始如果乖乖的使用非ha模式，应该不会有4.2.2的问题。结果因为这个浪费了大半天时间。
再回来看看ha模式：jobmanager在启动时指定了PodIP，这说明多个 jobmanager 同时存在时，只有1个 jobmanager 接收 taskmanager 的注册信息。那么问题来了：
- 这时taskmanager如何设置rpc地址为这个Pod的地址？
- 多个jobmanager是如何同步注册信息的？
有待验证...
