一、LVS运行原理

• VS: Virtual Server，负责调度
• RS:RealServer，负责真正提供服务

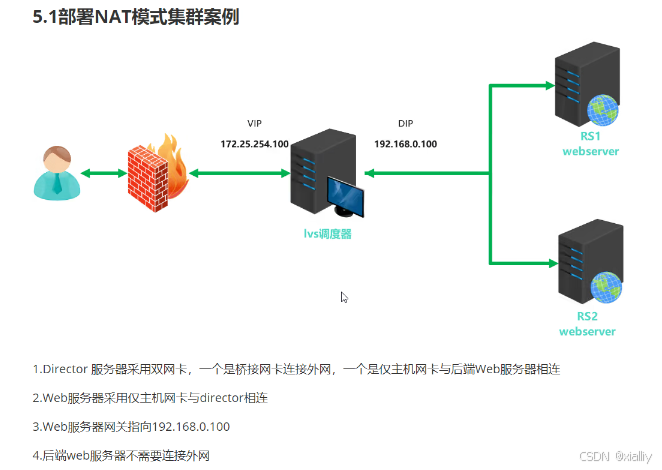

lvs集群体系结构：

lvs概念：

• VS：Virtual Server
• RS：Real Server
• CIP：Client IP
• VIP: Virtual serve IP VS外网的IP
• DIP: Director IP VS内网的IP
• RIP: Real server IP

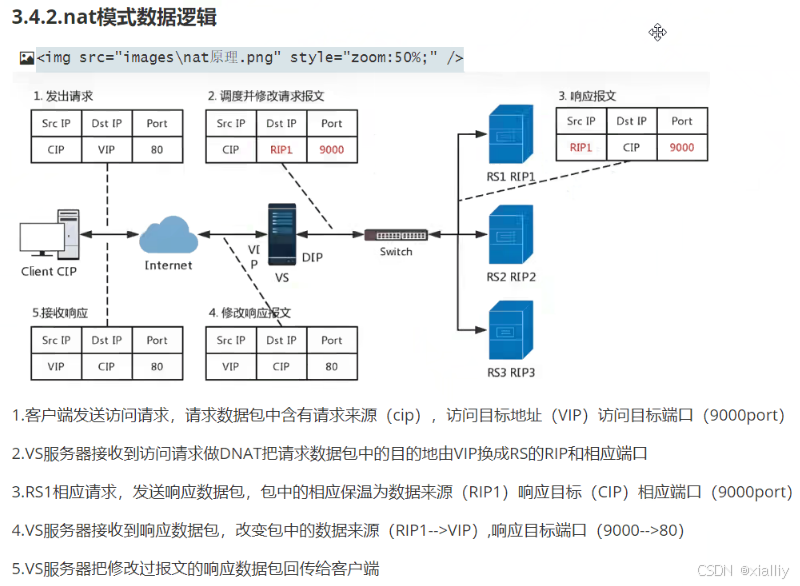

• 访问流程：CIP <--> VIP == DIP <--> RIP

• 本质是多目标IP的DNAT，通过将请求报文中的目标地址和目标端口修改为某挑出的RS的RIP和
• PORT实现转发
• RIP和DIP应在同一个IP网络，且应使用私网地址;RS的网关要指向DIP
• 请求报文和响应报文都必须经由Director转发，Director易于成为系统瓶颈
• 支持端口映射，可修改请求报文的目标PORT
• VS必须是Linux系统，RS可以是任意OS系统

实施：

准备环境：

准备4台虚拟机（rhel9 )

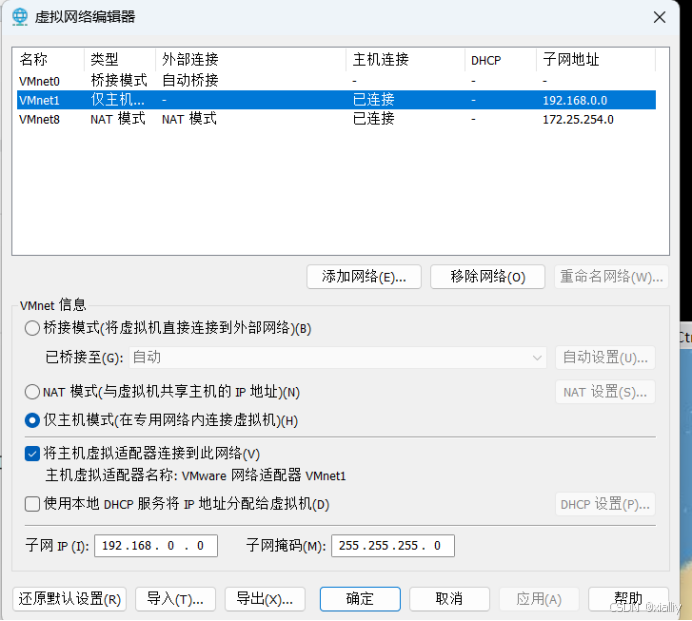

网络编辑器：

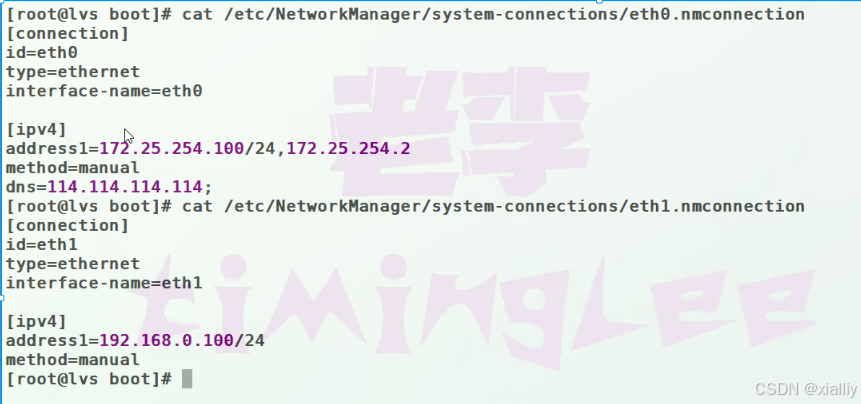

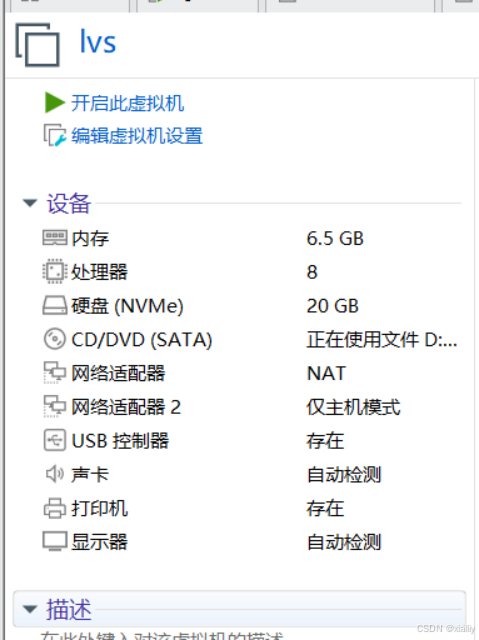

lvs服务器

• 配置两块网卡（nat/仅主机）
• 虚拟机（rhel9）

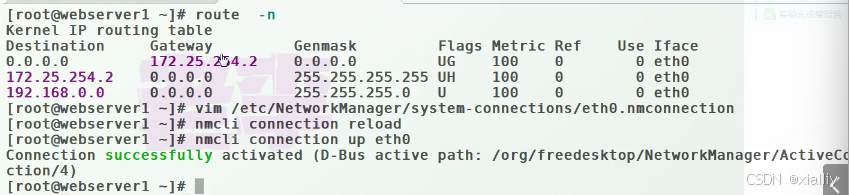

• IP：nat-172.25.254.100/24 ，172.25.254.2  仅主机-192.168.0.100/24

• rhel9
• 仅主机

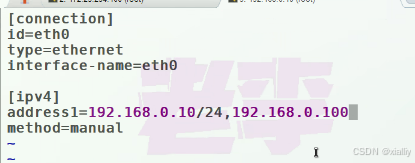

• IP：192.168.0.10/24 ，192.168.0.100

• rhel9
• 仅主机

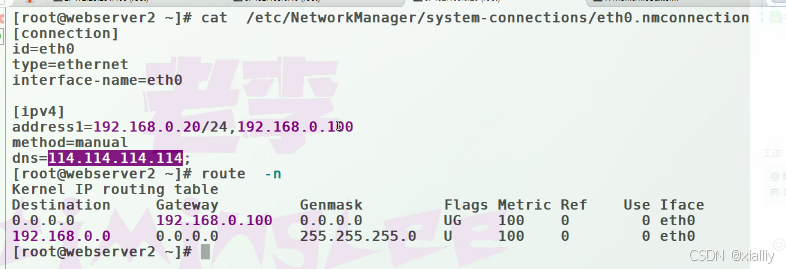

• IP：192.168.0.20/24 ，192.168.0.100

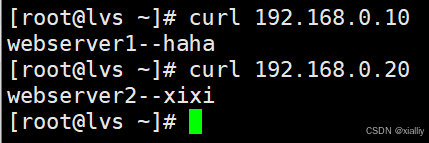

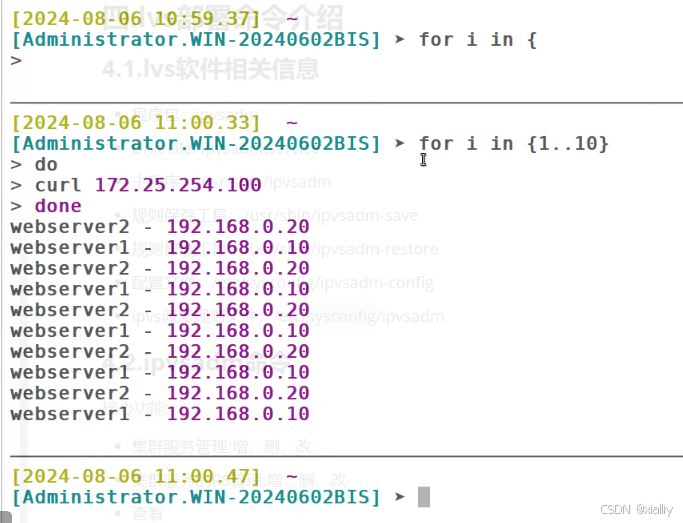

测试环节

访问流量：

客户把这个流量给了端口网关，然后通过算法到lvs的IP 在去访问这个分布式的ip的内容
