简介

SquareLine Studio 是一款专业的 UI 设计软件，它与 LVGL（Light and Versatile Graphics Library，轻量级通用图形库）紧密集成，允许用户通过直接拖放组件来设计用户界面，无需编写复杂的代码。

LVGL 是一个轻量化的、开源的、在嵌入式系统中广泛使用的图形库，它提供了一套丰富的控件和组件，只需要少量的内存和计算资源，使得在资源受限的设备上创建高端的图形界面成为可能。

SquareLine Studio 支持多种组件和布局，用户可以自定义样式、动画和行为。设计完成后，它可以将设计直接导出为 C 代码，这些代码可以直接嵌入到嵌入式项目的源代码中，极大地简化了开发流程。它适合希望快速开发嵌入式设备用户界面的开发人员，特别是那些没有 UI 开发经验或不想直接编写 UI 代码的开发人员。

• 官方地址：https://squareline.io/

• 官方文档地址：https://docs.squareline.io/docs/squareline/

• LVGL 官方地址：https://lvgl.io/

软件安装

• 注册账号：https://squareline.io/sign-up

• 需验证下注册邮箱：

• 软件下载地址：https://squareline.io/downloads

• 下载为软件压缩包，解压缩后双击运行安装程序直接安装即可，安装完成后打开软件，输入注册邮箱、密码，点击 LOG IN：

• 勾选获取的许可证，点击 SELECT LICENSE：

• 许可证获取成功，点击 START SQUARELINE 即可开始使用：

工程配置

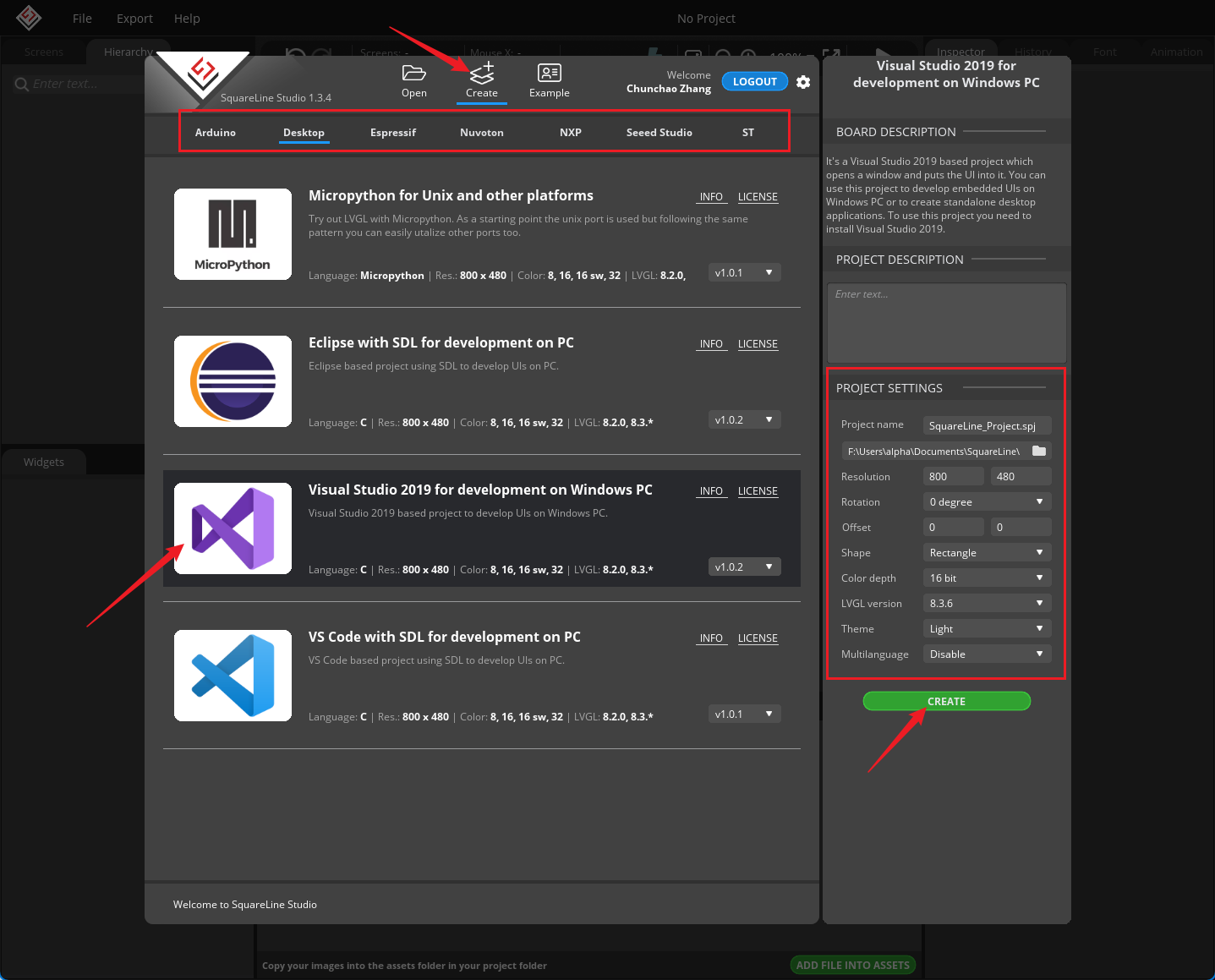

• 选择 Create，可以创建多种平台的 UI 工程，以桌面系统下的 Visual Studio 2019 工程为例，配置工程信息，点击 Create 创建：

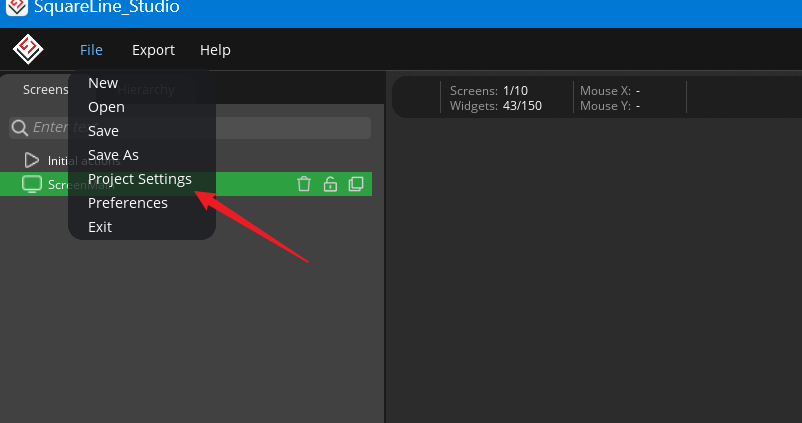

• 依次点击 File-->Project Settings 可重新配置工程：

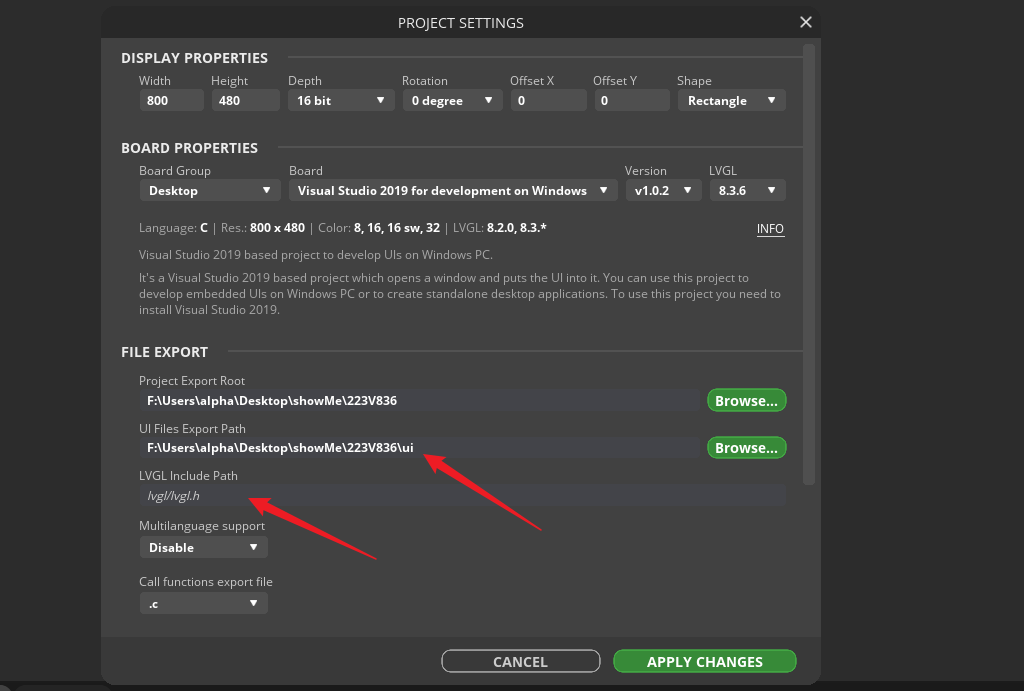

• 此处可配置 UI 源码的导出路径，以及 lvgl 头文件 lvgl.h 的相对路径：

设计 UI

• 设计的 UI 界面如图所示，设计流程此处略：

导出源码

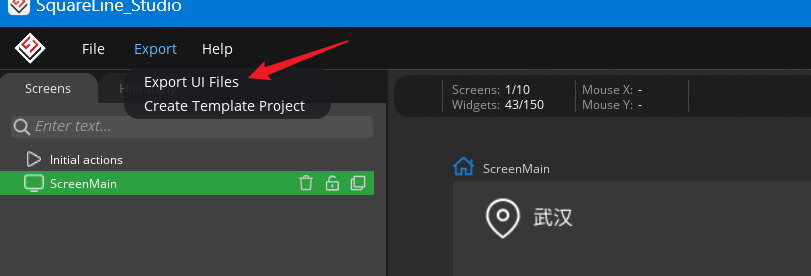

• 依次点击 Export-->UI Files 即可导出 UI 源码，若先前未配置导出路径，则需先选择 UI 源码的保存路径再导出：

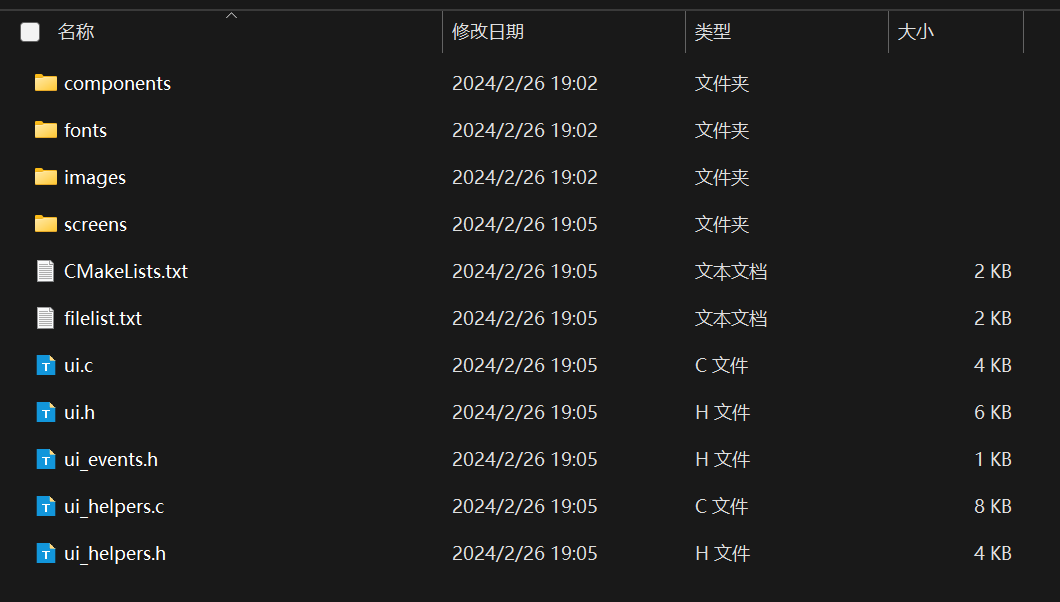

• 导出成功后查看 UI 源码导出目录：

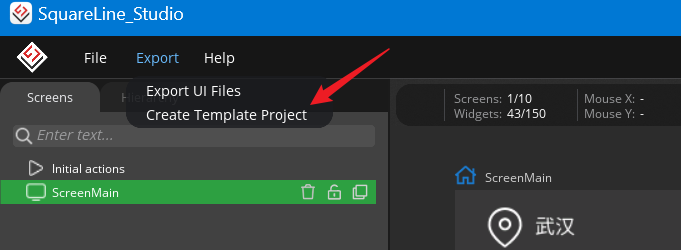

• 支持导出模板工程，依次点击 Export-->Template Project，浏览选择工程保存路径，即可导出：

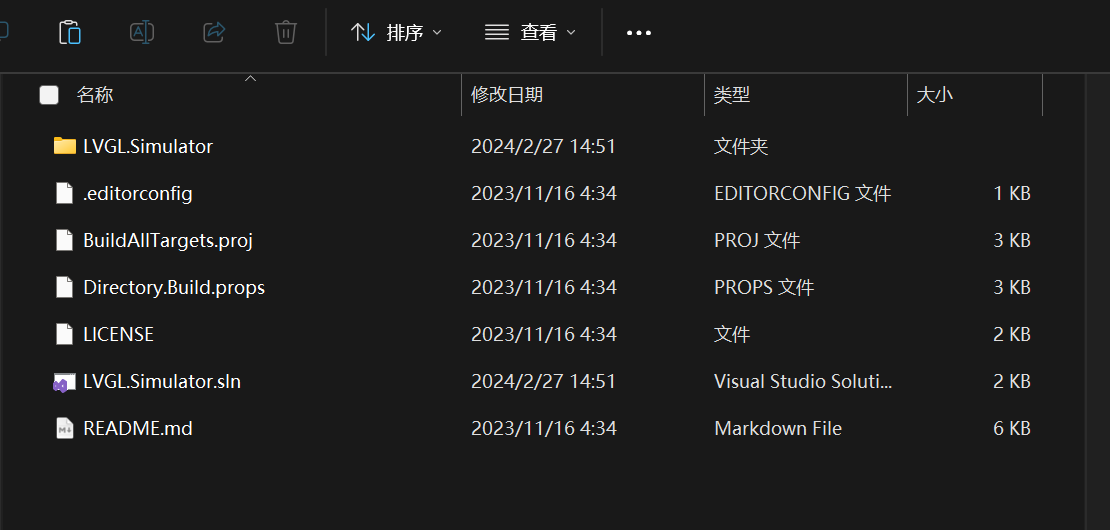

• 查看模板工程导出目录：

• 用 Visual Studio 2019 打开，编译运行：

板级验证

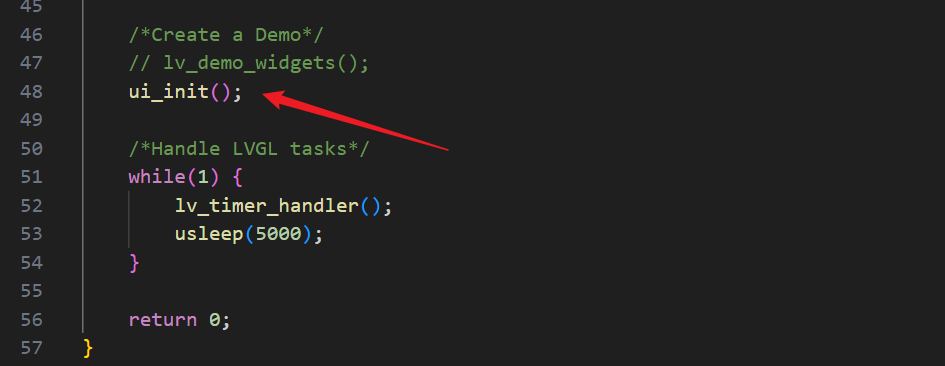

• 将导出的 UI 源码添加到项目工程中，主程序中添加 ui.h 头文件，调用一次 ui_init() 函数即可。

• 编译项目工程，下载、运行：
