前言

在嵌入式Linux开发中，我们都是通过串口与板子进行“交流”。串口是串行接口的简称，是指数据一位一位地顺序传送，其特点是通信线路简单。

在电脑上安装好MobaXterm后，接上USB串口模块，并跟开发板连好线。在MobaXterm里敲打键盘，就会通过USB 串口模块，将数据经过TTL延长线传给板子，板子就能接收到我们在电脑上发送的数据。
反过来，板子发送的数据首先经过TTL延长线到USB串口模块，MobaXterm读取数据后显示出来。
你需要有串口助手，可以是：Xshell、putty、友善、MobaXterm，等。。。（推荐MobaXterm，支持各种连接，功能齐全）

一、前期准备

平常学习网上视频都是一根数据线插到串口就行，实习不一样，搞的有点蒙
正确步骤如下：

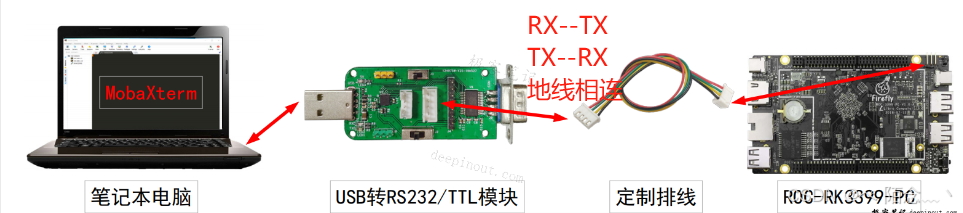

按下面步骤连接好，usb转RS232模块中的RX、TX、GND分别接连接线的TX、RX、GND。

二、安装USB串口模块驱动

将USB转RS232/TTL串口模块插在电脑USB上，此时Windows会自动安装驱动(安装可能比较慢，等一分钟左右)。打开电脑的“设备管理器”，在“端口(COM和LPT)”项下，可以看到如下图中的“USB Serial Port(COM3)”。这里的“COM3”可能与你电脑上的不一样，记住你电脑显示的数字。

1.1驱动未自动安装

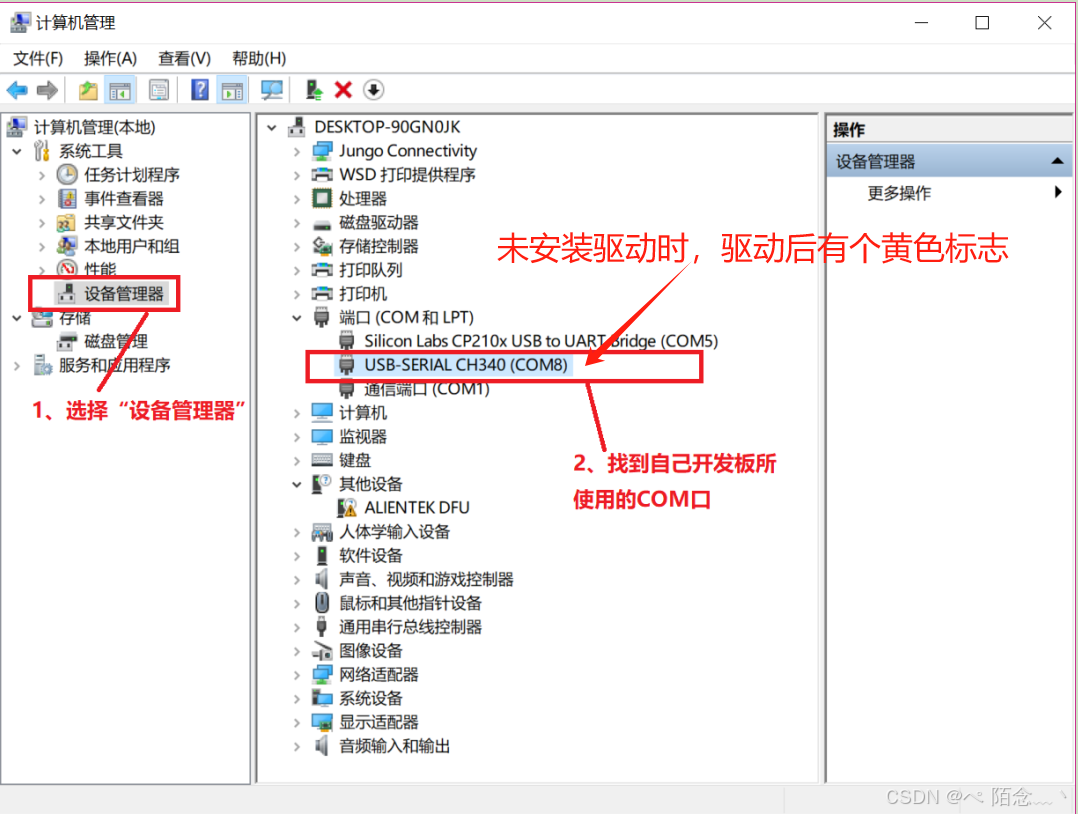

本人实习时，并未自动安装。如果没有自动安装，可打开设备管理里，在“端口”选项下，看到驱动名字后面有黄色标志符，百度驱动名字，下载安装就行，安装完显示如下，黄色标志符消失。
步骤：点击左侧“计算机管理(本地)”中的“设备管理器”，在右侧选中“端口(COM和 LPT)”

二、MobaXterm安装使用

2.1 MobaXterm 软件安装

实习时公司装不了破解软件，更不能用注册机。主管说有免安装的串口助手，找了半天，我没权限装不了，哈哈。
MobaXterm 也是一个类似 SecureCRT 和 Putty 的终端软件，此软件是网友推荐的，功能强
大而且免费(也有收费版)！我试用了一下，用起来非常舒服！在这里推荐大家使用此软件作为终
端调试软件， MobaXterm 软件在其官网下载即可，地址为 Mobaxterm.

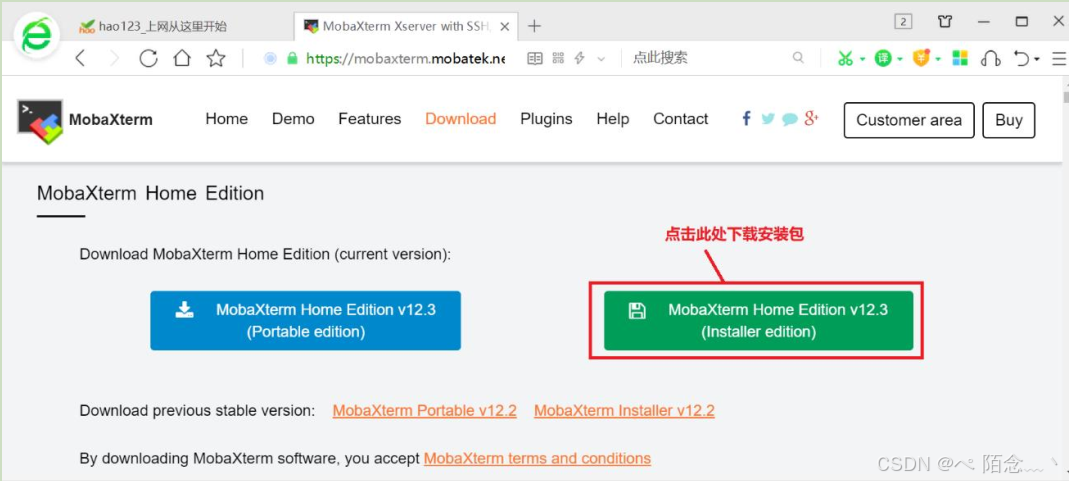

“Download”按钮即可打开下载界面，一共有两个版本，左侧为免费的 Home Edition 版本，右侧为付费的Professional Edition 版本。下载免费版安装即可

2.2 MobaXterm 软件使用

2.2.1连接开发板

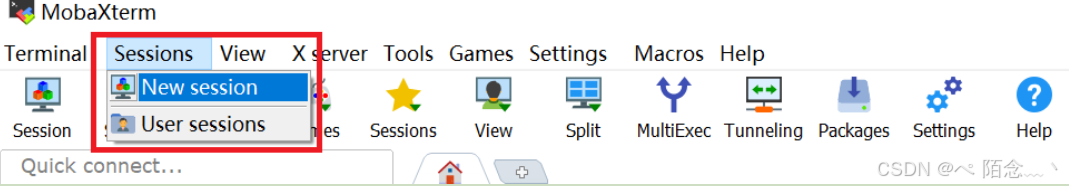

MobaXterm 软件支持很多种协议，比如 SSH、 Telnet、 Rsh、 Xdmcp、RDP、 VNC、 FTP、 SFTP、 Serial 等等，我们现在就讲解一下如何建立 Serial 连接，也就是串口连接，因为我们使用MobaXterm的主要目的就是作为串口终端使用。点击菜单栏中的“Sessions->New session”按钮，打开新建会话窗口。

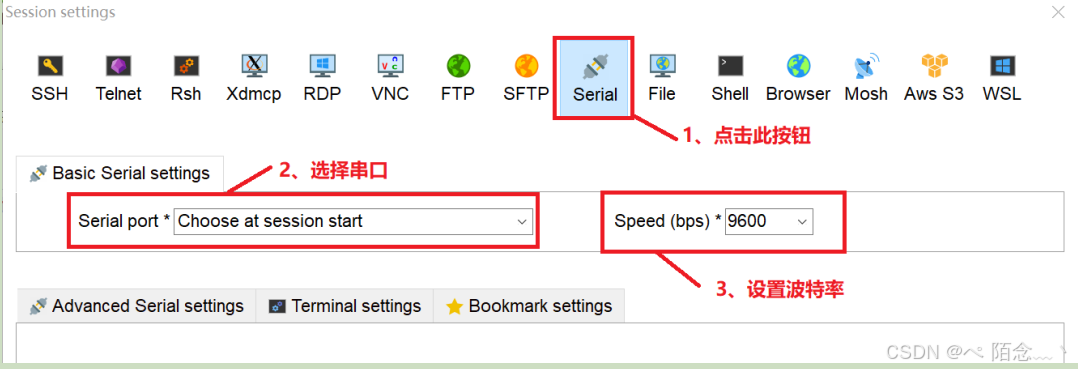

打开串口设置窗口以后先选择要设置的串口号，因此要先用串口线将开发板连接到电脑上
上，然后设置波特率为 115200(根据自己实际需要设置)。MobaXterm 软件可以自动识别串口，因此我们直接下拉选择即可，波特率也是同样的设置方式，下拉选择即可。

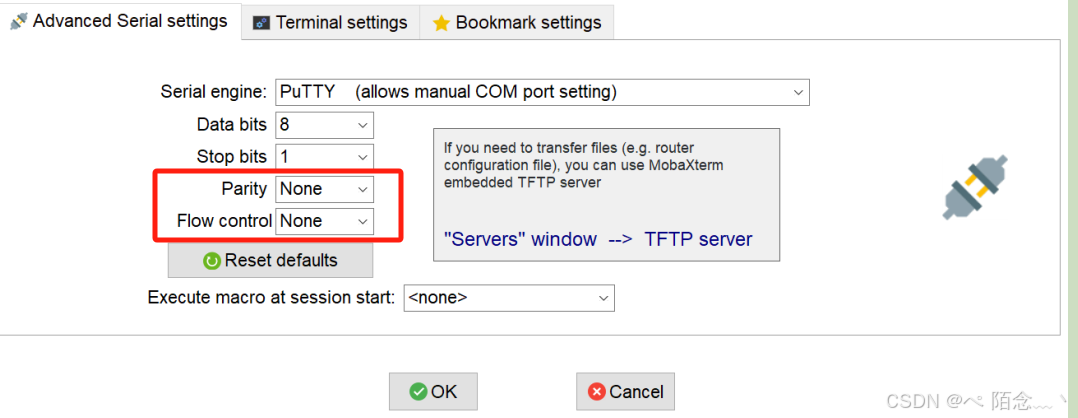

点击 Advanced Serial settings 选项卡，设置串口的其他功能，比如串口引擎、数据位、停止
位、奇偶校验和硬件流控等。最后点击OK.

如果要设置终端相关的功能的话点击“Terminal settings”即可，比如终端字体以及字体大

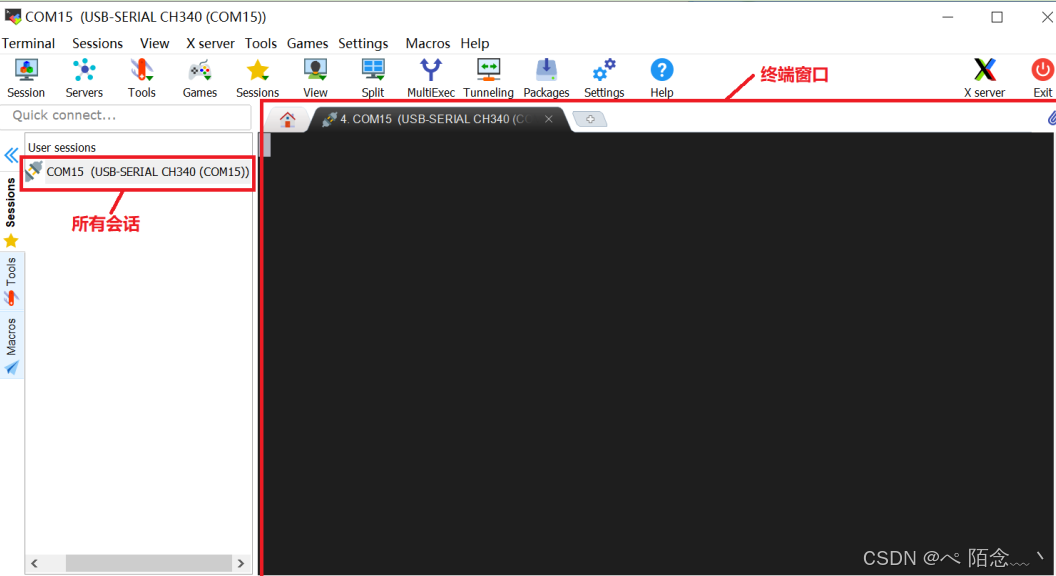

小等。设置完成以后点击下方的“OK”按钮即可。串口设置完成以后就会打开对应的终端窗口。

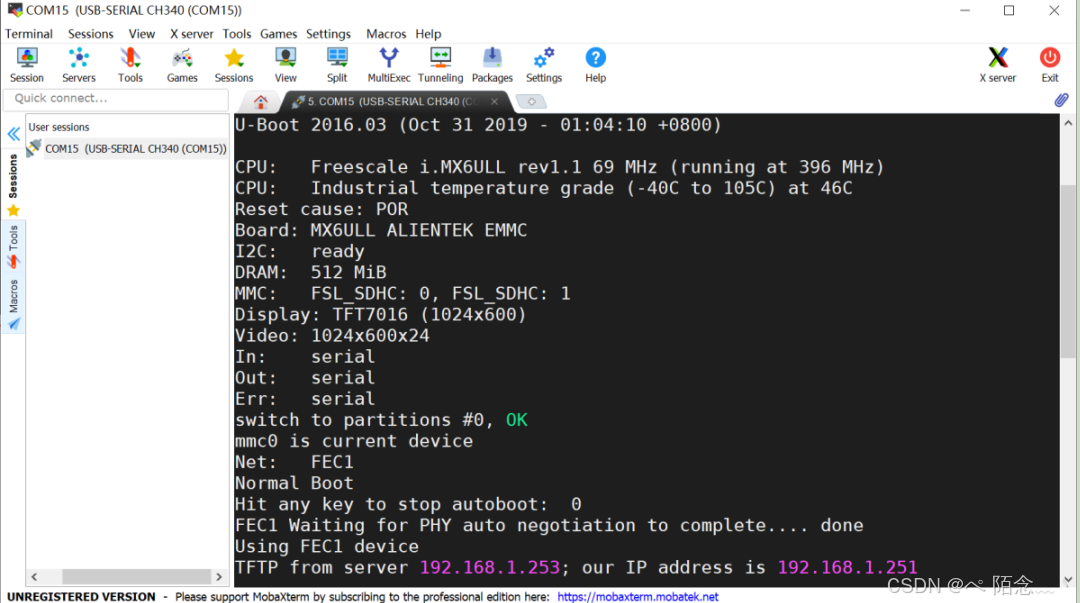

如果开发板里面烧写了系统的话就会在终端中打印出系统启动的 log 信息，

2.2.2 远程SSH连接服务器

公司电脑和远端服务器在通一网段下，因此可以直接连。平常练习时电脑和虚拟机ubuntu要设置在同一网段，有时间我再把设置同一网段步骤补上，这里直接说电脑和远端服务器在通一网段下了。
在MobaXterm的界面依次点击 Session -> SSH，进入SSH设置页面，再填入支持SSH协议的开发主机IP 和 用户名，最后点击页面下方OK按钮，完成配置。
第一步：打开MobaXterm软件，界面如下
第二步：点击左上角Session

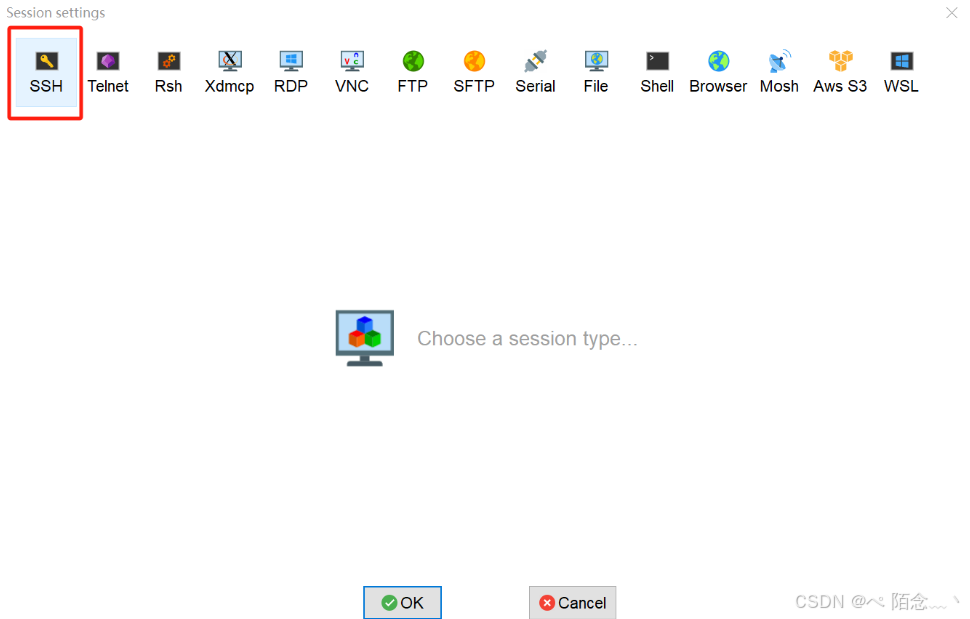

第三步：点击SSH

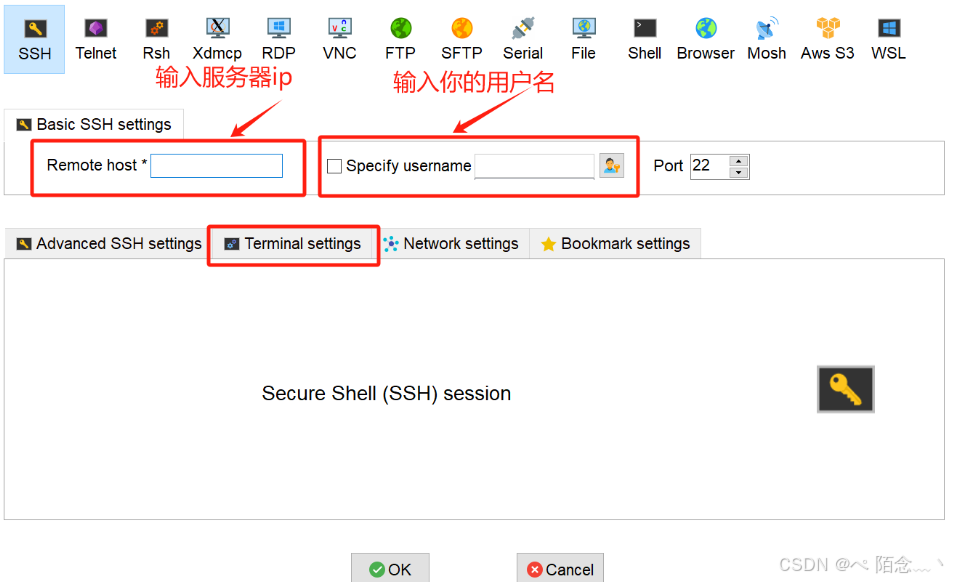

第四步：输入服务器ip，输入用户名，点击Terminal settings

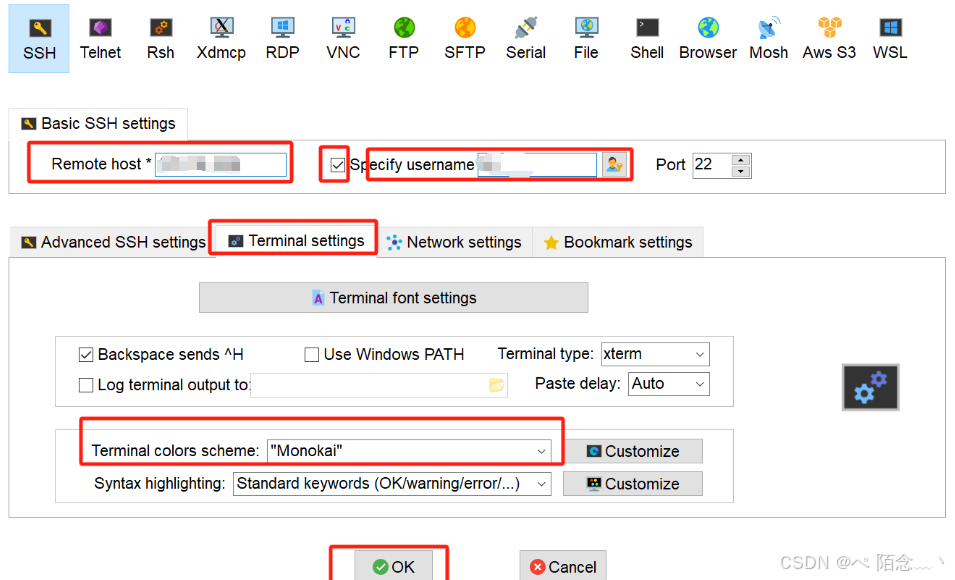

第五步：按下面页面进行操作，其他不用动，点击OK

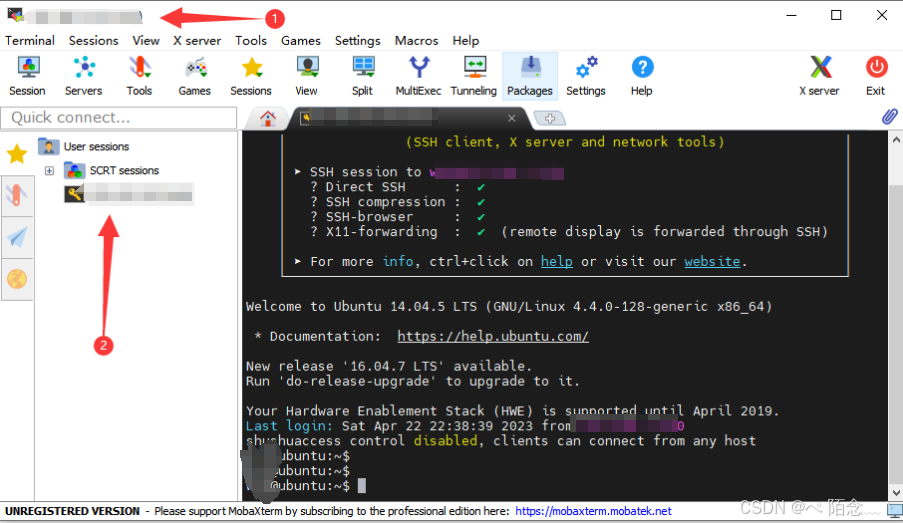

点击OK后输入密码即完成登录连接。
①输入ssh用户的密码；
②连接SSH成功后，会自动连接SFTP，不用像SecureCrt 或 Xshell 那样重新建立 FTP 的连接；
③SFTP连接成功后，访问主机的目录，可以修改后访问其他目录；
④如果想要下次连接该ssh主机时，不用输入密码，可以设置一个主密码，来保存各个连接的密码。

备注：可以通过mobaxterm直接与服务器互传文件，直接从pc端拖拉到服务器对应的文件目录即可
