基于FPGA的以太网设计（2）----以太网的硬件架构（MAC+PHY）
创始人
2024-11-09 22:08:48

目录

1、概述

2、什么是PHY？

3、什么是MAC？

4、什么是网络变压器？

5、什么是RJ45？

6、什么是传输介质

6.1、同轴电缆

6.2、双绞线

6.3、光纤

文章总目录点这里：《FPGA接口与协议》专栏的说明与导航

1、概述

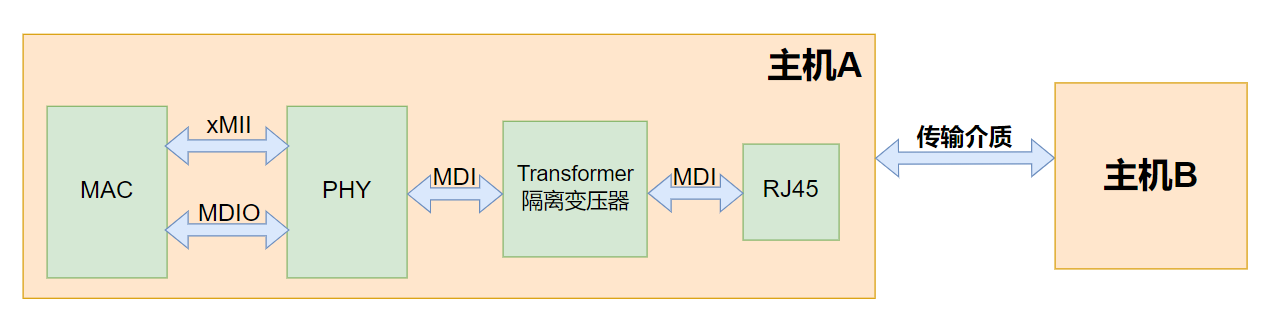

以太网的电路架构一般由MAC、PHY、变压器、RJ45和传输介质组成，示意图如下所示：

image-20240721114534911

需要注意的是，上图是一个简化了的模型，它描述的是两台主机之间的直接连接，但在实际应用中基本都是多台主机构成的局域网，它们之间并不直接相连，而是通过交换机Switch来进行转接。关于这部分内容可以参考：基于FPGA的以太网设计（1）----大白话解释什么是以太网
