一、AD7606解读

AD7606特点：

1. 8通道同步采样
2. 模拟通道数为8
3. 分辨率：16bit，即最小采样的电压为5V/(2^16) = 0,00007V，即数字量的1就代表模拟量的0,00007V，2代表0,00014V
4. 有效位数ENOB：真正的有效分辨率，实际可以达到的分辨率，一般比手册标注的要低3-4bit，即12-13bit的分辨率。
5. 数字量输出形式：二进制补码

ADC工作原理：
6. 采样：对模拟值进行采样
7. 保持：将开关保持一段时间以将电容充电到采集电压值
8. 量化 编码：将电压值转化为数字量，积分型、SDR等
采样是8通道同步采样的，但采样值是一个一个通道传递出来的。
CLK OSC：时钟振荡器，反相器级联产生时钟信号

二、引脚说明

重要信号说明：
OS：过采样，采样多个点求平均值
PAR/SERBYTE SEL：并行、串行、字节选择，我们选择并行，设置为0.
STBY：待机模式控制，低电平进入待机模式
CONVST A/B：驱动ADC芯片模拟信号转换为数字信号的引脚，A负责控制低四个通道的转换，B负责高四个通道
RESET：复位，高有效，持续50ns以上
RD/SCLK：读数据控制信号，在并行模式下为RD
CS：片选信号
BUSY：芯片繁忙指示信号

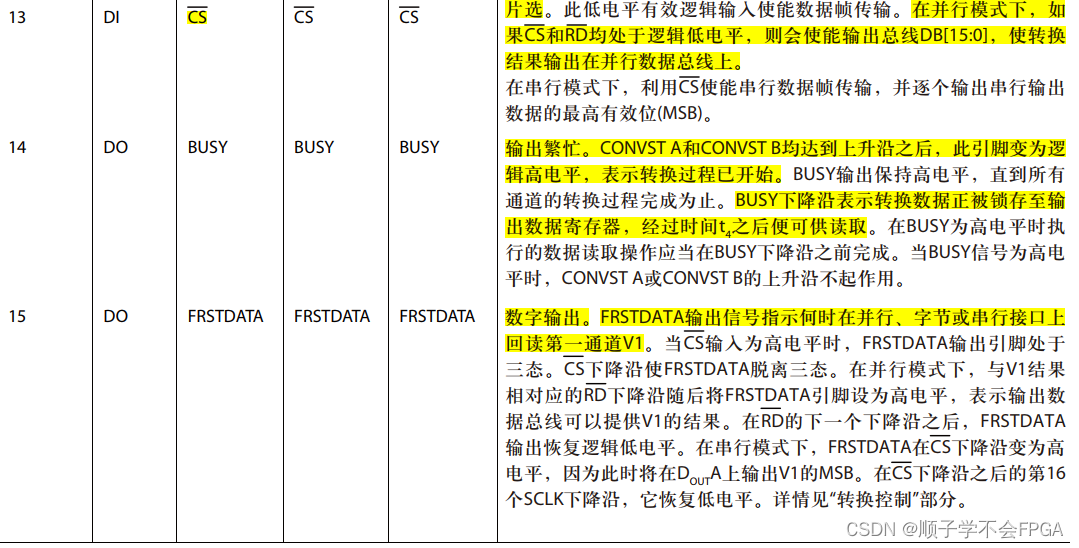

FIRSTDATA：第一通道数据指示信号，表示当前读出的数据为第一通道数据
DB0-DB15：读数据通道

三、时序图

转换过程时序：
t5：CONVSTA/B上升沿之间最大0.5ms
t1：CONVSTA/B上升沿启动后BUSY需要最多40ns才拉高，即用户开启转换后需要等40ns再去读忙信号
t2：最短CONVSTx低电平脉冲25ns
t3：最短CONVSTx高电平脉冲25ns
t4：BUSY下降沿到CS信号下降沿设置时间最小值为0
t7：RESET低电平到CONVSTx高高电平之间最短延迟时间25ns
tRESET：复位高电平脉冲宽度最小为50ns
tCYCLE：1/吞吐速率，并行状态下最大5us
tCONV：转换时间

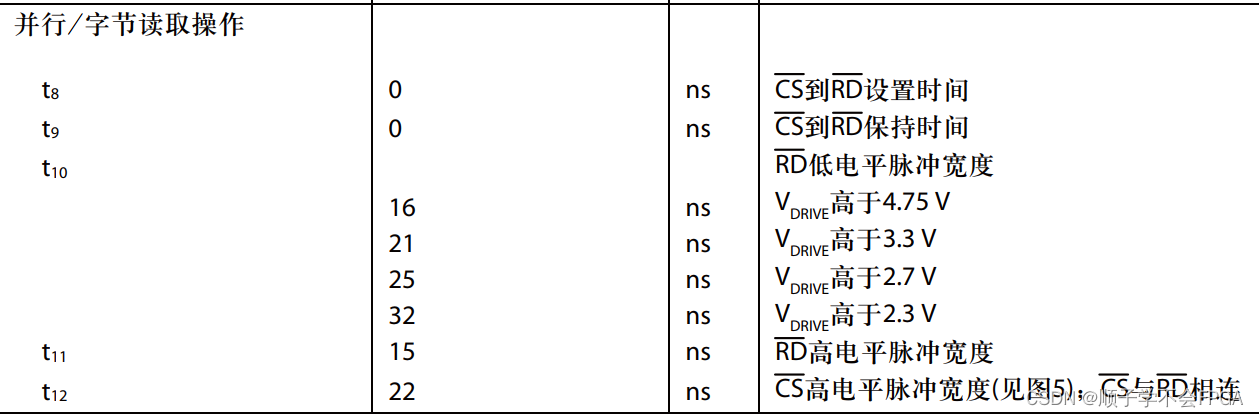

读数据过程
