一、概述

在项目开发的过程当中，我会通常会需要一个东西就行报警显示，有使用语音报警，信息报警等注入此类的方式，但最为简单使用的还是蜂鸣器的使用，蜂鸣器控制简单，成本低，是最为常用的模块之一。今天我们就来对蜂鸣器在FPGA中的使用进行一个简单实现。

二、概念

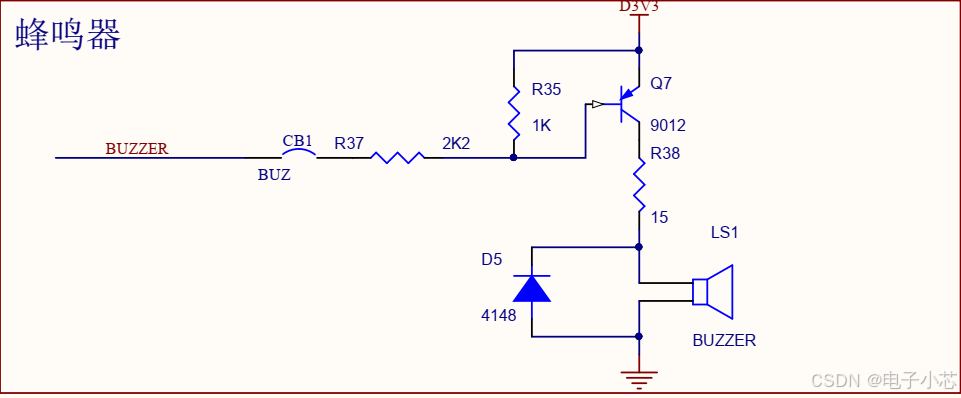

蜂鸣器原理图

从图中可以看出我们这使用的蜂鸣器是高电平触发。初始蜂鸣器为低电平，当控制引脚按下按下，接通高电平，蜂鸣器通过高电平。这里就一个控制引脚，没有其他需要特别注意的。

三、工程实现

1、设计文件

新建beep.v文件，如下：

//蜂鸣器 module beep(   input         clk,   input         rst_n,   input         flag1,   output    reg    beep_out ); parameter TIME=50_000_000; reg [26:0] cnt; wire add_cnt; wire end_cnt; //分频系数 always @(posedge clk or negedge rst_n)begin    if(!rst_n)     cnt<=0;   else if(add_cnt)begin      if(end_cnt)       cnt<=0;     else       cnt<=cnt+1'b1;   end end  assign add_cnt=1'b1; assign end_cnt=add_cnt &&(cnt==TIME-1);  //pwm输出 always @(posedge clk or negedge rst_n)begin   if(!rst_n)     beep_out<=1'b0;   else if(end_cnt)     beep_out<=~beep_out; end endmodule

 2、测试文件

//定义时间尺度 `timescale 1ns/1ns module beep_tb ;  //输入信号定义 reg          clk           ;   reg          rst_n         ;  wire         beep_out       ; //模块例化 beep beep_inst(   /*input        */ .clk        (clk      )   ,   /*input        */ .rst_n      (rst_n    )   ,   /*output       */ .beep_out    (beep_out  )    ); defparam beep_inst.TIME =100; //激励信号产生 parameter CLK_CYC = 20; //时钟 initial clk=1; always #(CLK_CYC/2)clk=~clk;  //复位 initial begin     rst_n= 1'b0;     #(CLK_CYC*2);     #3;//复位结束避开时钟上升沿     rst_n= 1'b1; end endmodule

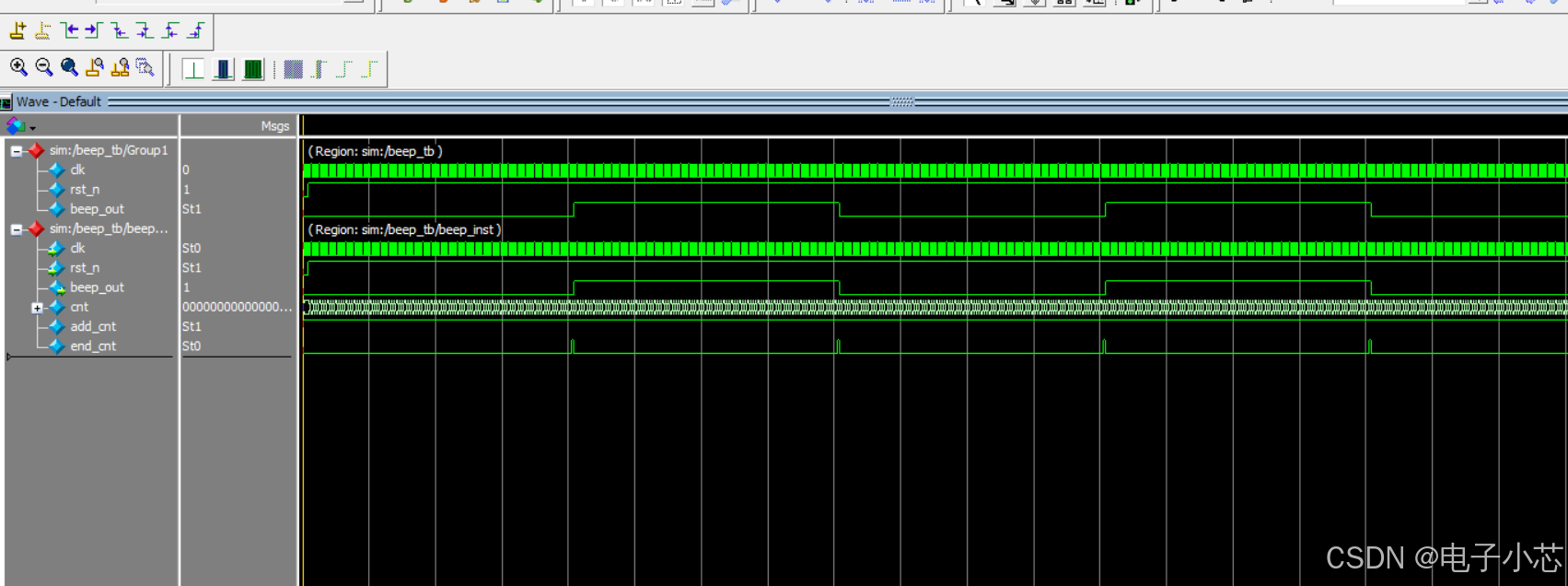

四、波形仿真

通过仿真波形图可以看到当计数器计数了一个周期之后，蜂鸣器状态变换一次，最终在开发板上实现了蜂鸣器响和不响的状态实现
