一、组合逻辑、时序逻辑的适用场合

1、时序逻辑 和组合逻辑

组合逻辑：

• 组合逻辑是一类逻辑电路，其输出仅仅取决于当前的输入信号状态，而不考虑过去的信号状态。

• 组合逻辑电路的输出完全由输入决定，没有时钟信号的概念，因此输出是输入的函数。

• 例子包括逻辑门（AND、OR、NOT等）和其他不带存储元件（如触发器）的电路。

时序逻辑：

• 时序逻辑是一类逻辑电路，其输出不仅取决于当前的输入信号状态，还受到时钟信号和过去的输入信号状态的影响。

• 时序逻辑包括时钟触发器（flip-flops）和时钟触发器之间的互连，以及时序逻辑电路，如寄存器、计数器等。

• 时序逻辑考虑了时间的概念，通常在时钟信号的上升沿或下降沿触发，因此可以用来存储信息和实现状态机等功能。

总体而言，组合逻辑处理无状态的逻辑功能，而时序逻辑引入了状态和时钟信号，使得电路能够存储和处理有状态的信息，从而实现更复杂的功能和控制。在硬件描述语言（如Verilog和VHDL）中，

通过 always @ (*) 表达式通常表示组合逻辑，

而 always @(posedge clock) 表达式表示时序逻辑。

2、何时使用：

• 带有反馈（直接反馈、间接反馈）的必须用时序逻辑

  （反馈：输出拉回到输入即为反馈，如 assign cnt = cnt + 1； assign flag = ~flag；没有时序控制 就会出现无限反馈）

//错误示例  always @ (flag) begin     if (flag == 1'b1)       cnt = cnt + 1'b1;     else       cnt = cnt;   end

这个代码会出现的问题就是 没有时序控制 会出现无限反馈 我们无法知道cnt加了多少次

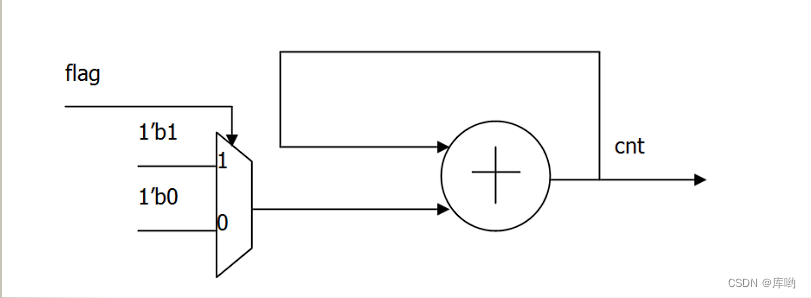

等效电路如下

• 根据时序对齐关系进行选择：

  这里就很经典了 之前写牛客题目的时候颇有感受！（最近没写牛客题目，到组合逻辑 利用门电路进行经典组合逻辑的编写，有点折磨！）

• 根据运行速度进行选择：

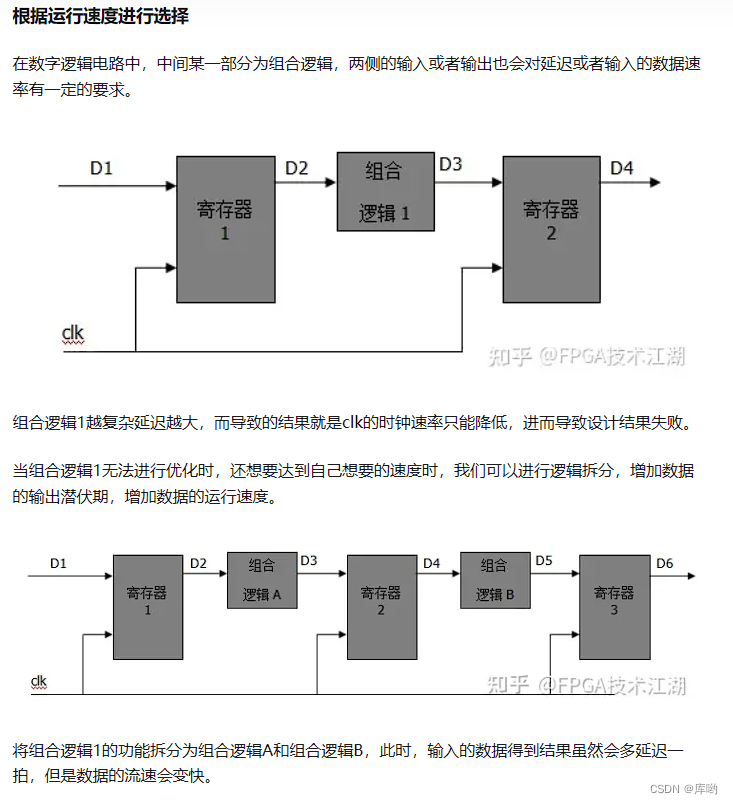

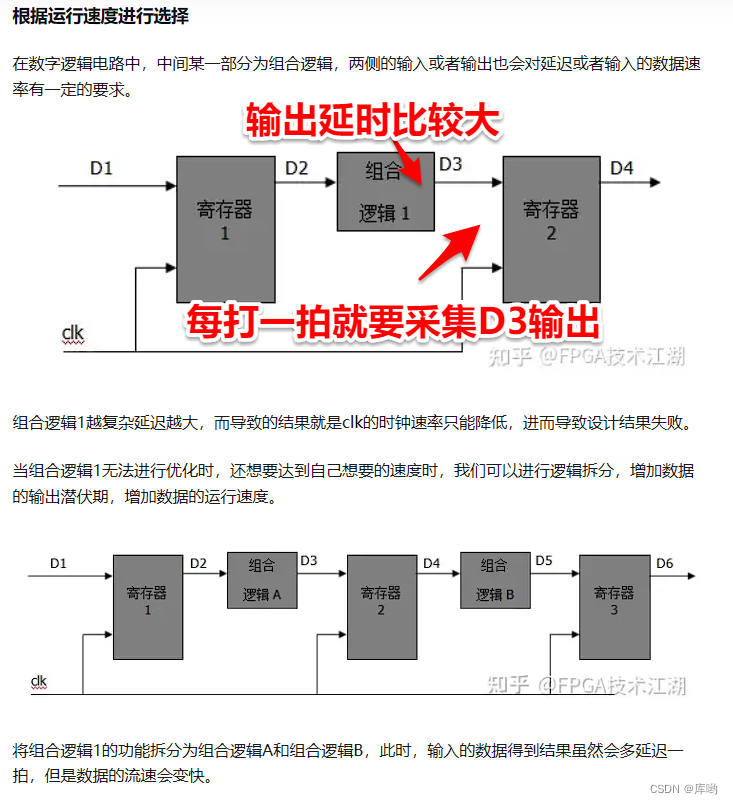

  ​​​​​​​​​​​​​​就是如果一个组合逻辑很长 延时很大 我们可以通过在中间加入寄存器实现传输速度的增加

二、数字逻辑电路的时序分析

1、FPGA真实结构：基于SRAM（静态存储器）（掉电丢失）的FPGA 即为LUT（查找表）一般是4/5/6输入

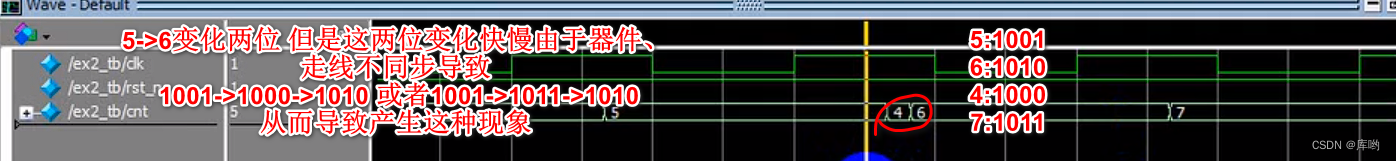

2、组合逻辑产生延时 导致时序逻辑出错

3、时序分析（时序约束）：

• 建立时间（setup time、Tsu）：在采样（时钟上升沿）之前，数据要保持不变的最小时间；（由器件本身特性决定）
• 时间裕量：在时钟上升延前保持不变的时间I（一般认为<1个时钟周期）-Tsu；
• 保持时间（hold time、Th）：在在采样（时钟上升沿）之后，数据要保持不变的最小时间；（由器件本身特性决定）

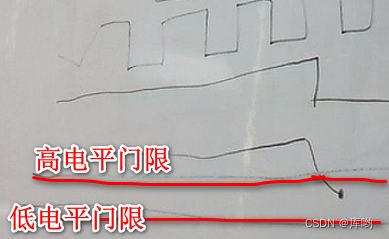

• 建立时间或保持时间不足就会出现亚稳态

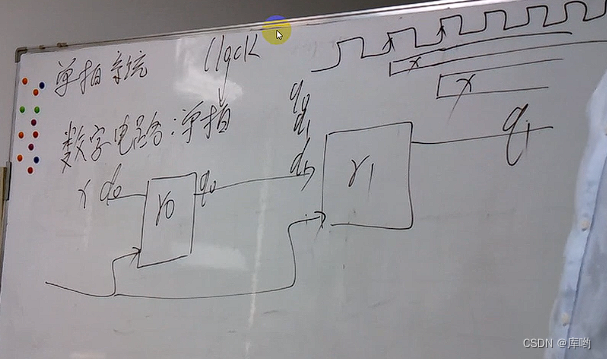

4、单拍系统：

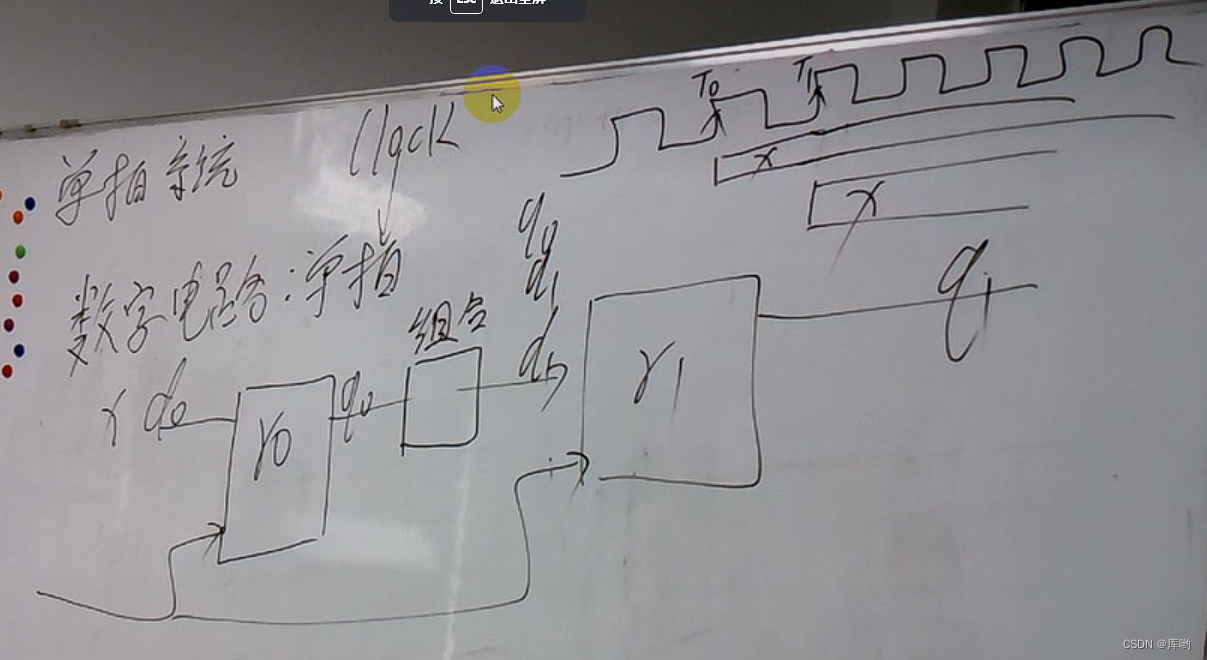

5、建立时间的分析模型

• 悲观移除（  共同路径悲观去除）：去除clock path上相同路径的悲观计算量

• 多角度分析：根据PVT分析 温度越低、电压越高 延迟越小（利用此特点进行快模型、慢模型时序仿真，无论快慢模型 都要满足时序约束(建立时间、保持时间))

• 定义：在一片wafer（晶圆）上，不可能每点的载流子平均漂移速度都是一样的，随着电压、温度不同，它们的特性也会不同，把他们分类就有了PVT（Process，Voltage，Temperature）
• 性能影响：

7、亚稳态的缓解：亚稳态无法彻底消除，只能缓解。

• 1.降低时序逻辑延迟：如采用流水线、重定时技术；
• 2.降低寄存器延迟：使用反应更加迅速的寄存器；
• 3.降低时钟频率，增大时钟周期；
• 4.复位电路采用异步复位同步释放；
• 5：数据在跨时钟域传输中，可以采用两级缓存、握手信号、异步FIFO等方法缓解。
