理论知识：

（1）状态机简写为FSM（Finite State Machine），也称为同步有限状态机。同步是指状态的变化都是在时钟的边沿发送变化，有限值得是状态的个数是可数的。

（2）分类：Moore型状态机（摩尔型）、Mealy型状态机（米利型）

（3）在FPGA低速系统中，如果状态机的状态个数小于四个，可以用二进制码；如果个数大于4个小于24个，推荐使用独热码，如果个数大于24个，推荐使用格雷码。在FPGA高速系统中，一律推荐独热码。

（4）

设计一个基于状态机的可乐机，要求投币三元出一瓶可乐：

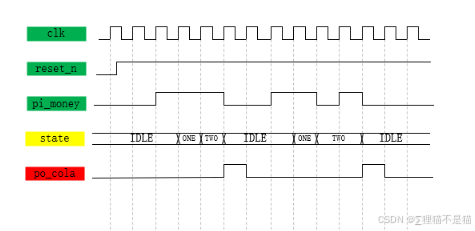

（1）Visio视图：

（2）Verilog代码：

module fsm_cola(clk,reset_n,pi_money,po_cola);      input clk;     input reset_n;     input pi_money;          output reg po_cola;          reg[2:0] state;          parameter IDLE  = 3'b001;     parameter ONE   = 3'b010;     parameter TWO   = 3'b100;      //状态跳转设计：     always@(posedge clk or negedge reset_n)         if(!reset_n)             state <= IDLE;         else begin             case(state)                 IDLE:   begin                         if(pi_money)                             state <= ONE;                         else                              state <= state;                 end                                  ONE:    begin                         if(pi_money)                             state <= TWO;                         else                              state <= state;                 end                 TWO:    begin                         if(pi_money)                             state <= IDLE;                         else                                 state <= state;                 end                                  default:begin                         state <= IDLE;                 end             endcase         end  //输出信号设计     always@(posedge clk or negedge reset_n)         if(!reset_n)             po_cola <= 1'd0;         else if((state == TWO) && (pi_money))             po_cola <= 1'd1;         else              po_cola <= 1'd0;  endmodule

（3）仿真文件代码：

`timescale 1ns / 1ps  module fsm_cola_tb;          reg clk;     reg reset_n;     reg pi_money;          wire po_cola;          fsm_cola fsm_cola_inst(         .clk(clk),         .reset_n(reset_n),         .pi_money(pi_money),         .po_cola(po_cola)     );          initial clk = 1'd1;     always #10 clk = ~clk;          initial begin         reset_n <= 1'd0;         pi_money <= 1'd0;         #15;         reset_n <= 1'd1;         #1500;         $stop;     end      always #200 pi_money <= ~ pi_money;  endmodule

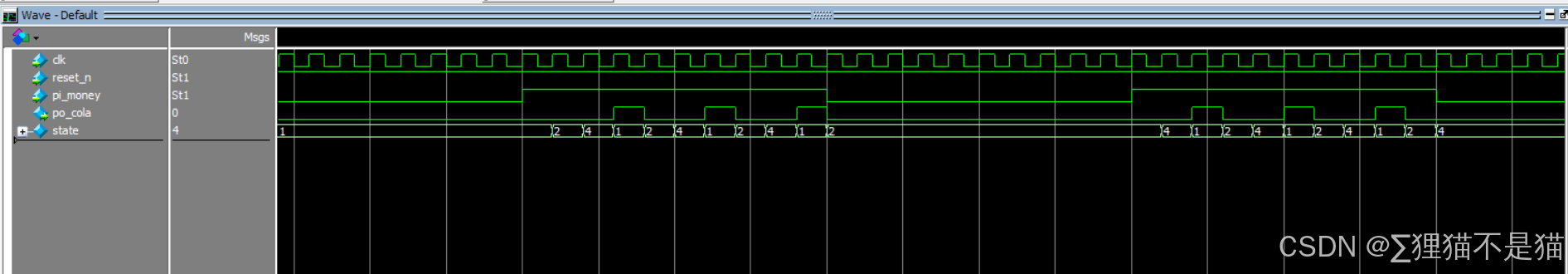

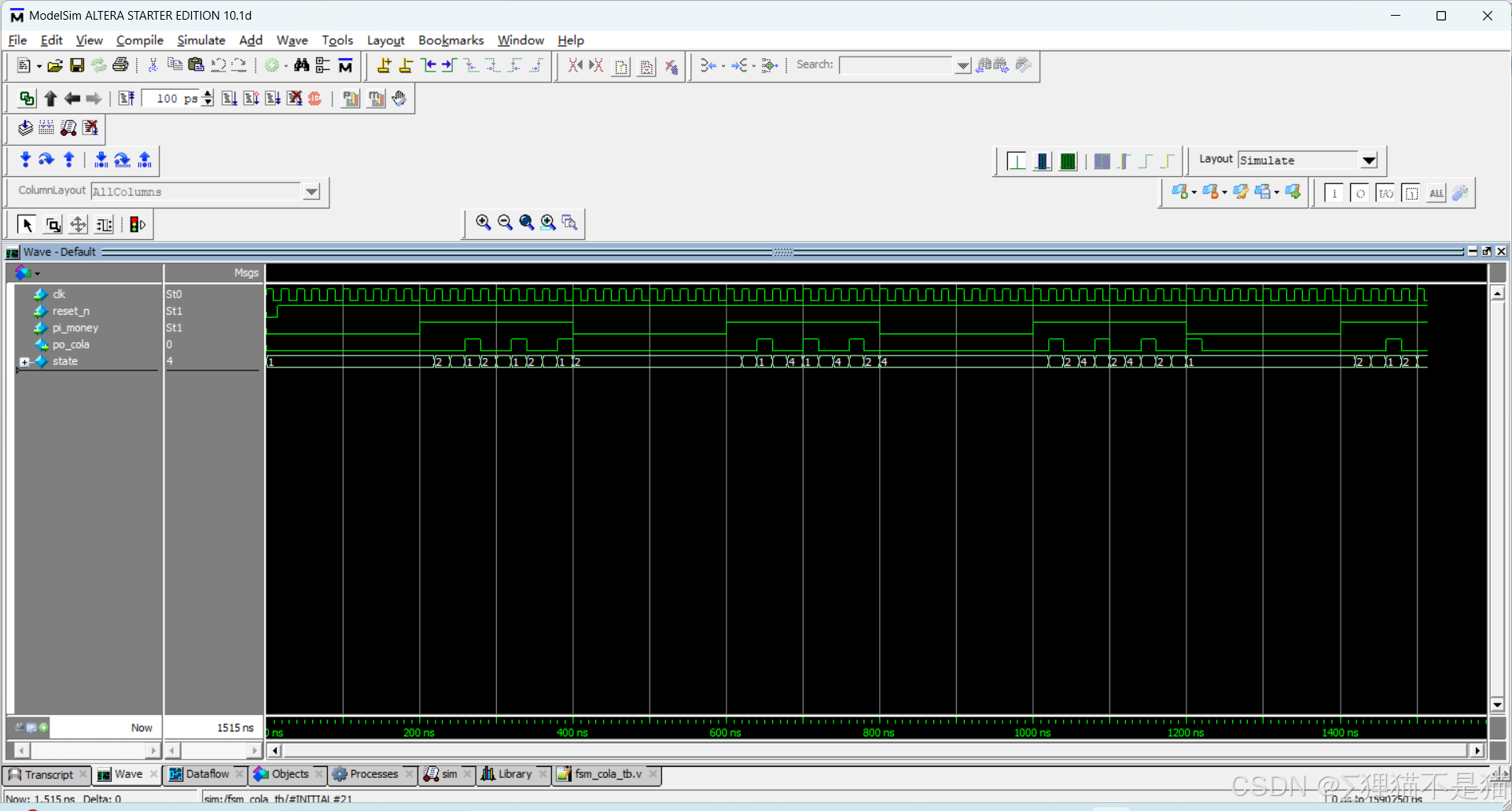

（4）仿真波形：
