2. 基本原理

   1.        多路并行dds，传统DDS的局限性在于输出频率有限。根据奈奎斯特采样定理，单路DDS的输出频率应小于系统时钟频率的一半。但是在很多地方，要使采样率保持一致，所以，为了提高采样率，可以采样多路并行dds技术，然后并转串输出，提高采样率。

       这里假设使用4个dds产生4路并行的dds，其中，4路dds的可以分别表示为：

1.

2. 可以从上式中看出，4路dds的pinc（频率控制字）是一样，差别是在其相位差（poff）DDS0的poff是0；DDS1的poff是fofs*1；，DDS2的poff是fofs*2；DDS3的poff是fofs*3；

   假如fs是100MHz，调用4个并行的dds，然后按照顺序将4路并行的dds拼接成一路（并转串），这样就相当于采样率是4*fs,即400MHz采样率下的数据

3. verilog代码

   1. 这里使用4路并行dds

4. assign dds_pinc = 32'd107374182; //fs 100m.f_out =10M 30bit ;26843545 //107374182 assign dds_poff = 32'd107374182*0; //fs 100m.f_out =10M 30bit ; 26843545 // assign dds_pinc_1 = 32'd107374182; //fs 100m.f_out =10M 30bit ; assign dds_poff_1 = 32'd107374182*1; //fs 100m.f_out =10M 30bit ; //26843545 // assign dds_pinc_2 = 32'd107374182; //fs 100m.f_out =10M 30bit ; assign dds_poff_2 = 32'd107374182*2; //fs 100m.f_out =10M 30bit ; // assign dds_pinc_3 = 32'd107374182; //fs 100m.f_out =10M 30bit ; assign dds_poff_3 = 32'd107374182*3; //fs 100m.f_out =10M 30bit ; assign dds_t_data = {dds_poff,dds_pinc}; assign dds_t_data_1 = {dds_poff_1,dds_pinc_1}; assign dds_t_data_2 = {dds_poff_2,dds_pinc_2}; assign dds_t_data_3 = {dds_poff_3,dds_pinc_3}; // always@(posedge clk) begin  	if(rst == 1'b1)begin  		gen_valid <= 1'b0; 	end else if(start == 1'b1)begin  		gen_valid  <= 1'b1; 	end else begin  		gen_valid <= gen_valid; 	end end  assign sin_0 = m_axis_data_tdata[31:16]; assign cos_0 = m_axis_data_tdata[15:0]; assign sin_1 = m_axis_data_tdata_1[31:16]; assign cos_1 = m_axis_data_tdata_1[15:0]; assign sin_2 = m_axis_data_tdata_2[31:16]; assign cos_2 = m_axis_data_tdata_2[15:0]; assign sin_3 = m_axis_data_tdata_3[31:16]; assign cos_3 = m_axis_data_tdata_3[15:0]; dds100m_0 dds100m_0_inst (   .aclk(clk),                                  // input wire aclk   .s_axis_config_tvalid(gen_valid),  // input wire s_axis_config_tvalid   .s_axis_config_tdata(dds_t_data),    // input wire [63 : 0] s_axis_config_tdata   .m_axis_data_tvalid(dds_data_valid),      // output wire m_axis_data_tvalid   .m_axis_data_tdata(m_axis_data_tdata),        // output wire [31 : 0] m_axis_data_tdata   .m_axis_phase_tvalid(),    // output wire m_axis_phase_tvalid   .m_axis_phase_tdata()      // output wire [31 : 0] m_axis_phase_tdata ); dds100m_0 dds100m_1_inst (   .aclk(clk),                                  // input wire aclk   .s_axis_config_tvalid(gen_valid),  // input wire s_axis_config_tvalid   .s_axis_config_tdata(dds_t_data_1),    // input wire [63 : 0] s_axis_config_tdata   .m_axis_data_tvalid(dds_data_valid),      // output wire m_axis_data_tvalid   .m_axis_data_tdata(m_axis_data_tdata_1),        // output wire [31 : 0] m_axis_data_tdata   .m_axis_phase_tvalid(m_axis_phase_tvalid),    // output wire m_axis_phase_tvalid   .m_axis_phase_tdata(m_axis_phase_tdata)      // output wire [31 : 0] m_axis_phase_tdata ); dds100m_0 dds100m_2_inst (   .aclk(clk),                                  // input wire aclk   .s_axis_config_tvalid(gen_valid),  // input wire s_axis_config_tvalid   .s_axis_config_tdata(dds_t_data_2),    // input wire [63 : 0] s_axis_config_tdata   .m_axis_data_tvalid(dds_data_valid),      // output wire m_axis_data_tvalid   .m_axis_data_tdata(m_axis_data_tdata_2),        // output wire [31 : 0] m_axis_data_tdata   .m_axis_phase_tvalid(m_axis_phase_tvalid),    // output wire m_axis_phase_tvalid   .m_axis_phase_tdata(m_axis_phase_tdata)      // output wire [31 : 0] m_axis_phase_tdata ); dds100m_0 dds100m_3_inst (   .aclk(clk),                                  // input wire aclk   .s_axis_config_tvalid(gen_valid),  // input wire s_axis_config_tvalid   .s_axis_config_tdata(dds_t_data_3),    // input wire [63 : 0] s_axis_config_tdata   .m_axis_data_tvalid(dds_data_valid),      // output wire m_axis_data_tvalid   .m_axis_data_tdata(m_axis_data_tdata_3),        // output wire [31 : 0] m_axis_data_tdata   .m_axis_phase_tvalid(m_axis_phase_tvalid),    // output wire m_axis_phase_tvalid   .m_axis_phase_tdata(m_axis_phase_tdata)      // output wire [31 : 0] m_axis_phase_tdata );

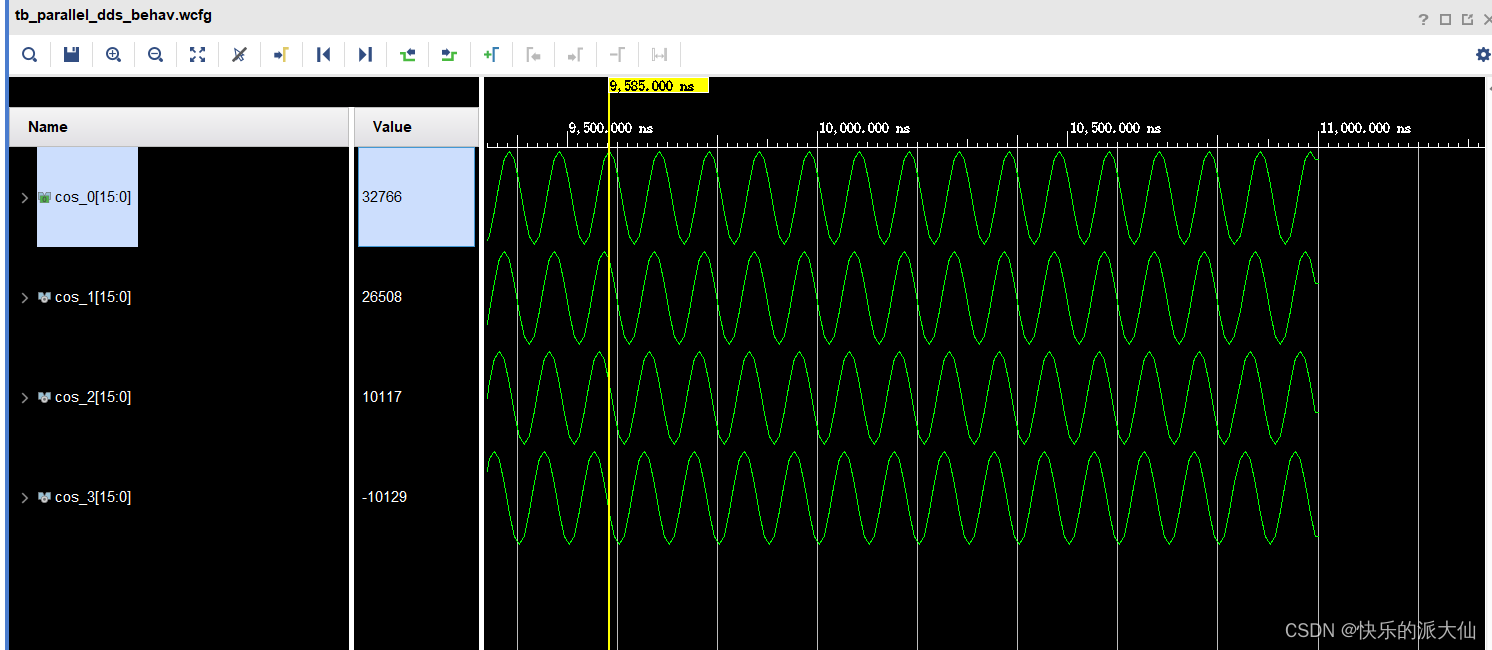

   仿真结果

5. 可以从上图中看出，输出的余弦波有明显的相位差，最后只需要将这4路并行的dds拼接起来（并转出），即可实现4*fs 采样率。
