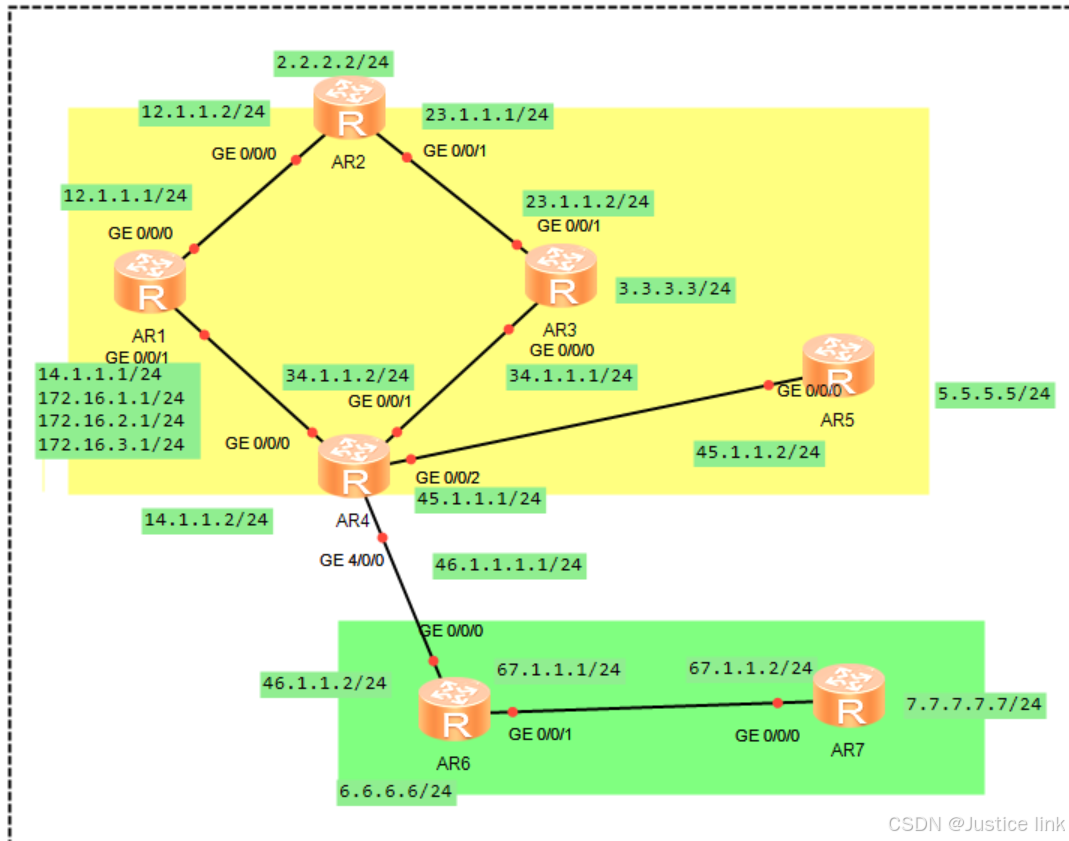

要求：

1.合理使用IP地址划分网络，各自创建循环接口

2.R1创建环回172.16.1.1/24  172.16.2.1/24  172.16.3.1/24

3.要求R3使用R2访问R1环回

4.减少路由条目数量，R1,R2之间增加路由传递安全性

5.R5创建一个环回模拟运营商，不能通告

6.R1 telent R2环回实际telwnt到R7上面

7.R6-R7路由器不能学习到R1的环回路由

8.全网可达

1.对于全网IP地址的配置

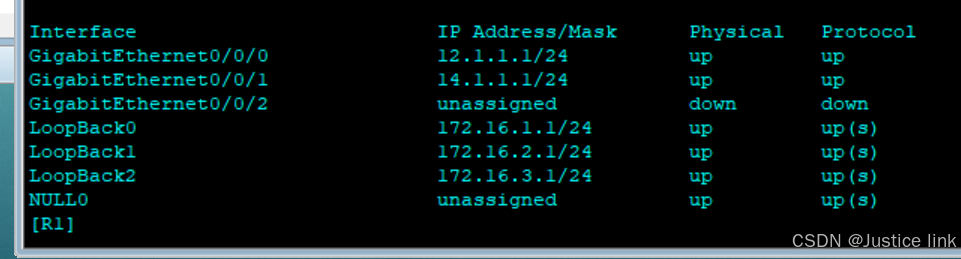

对于R1

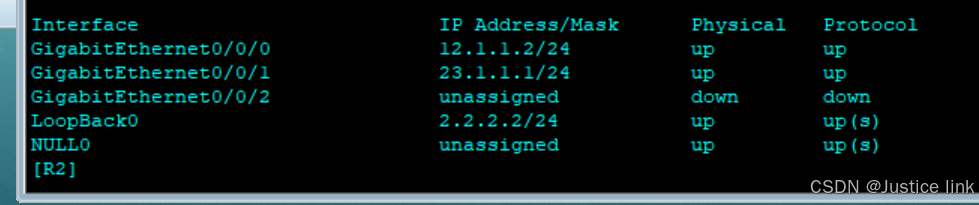

对于R2

对于R3

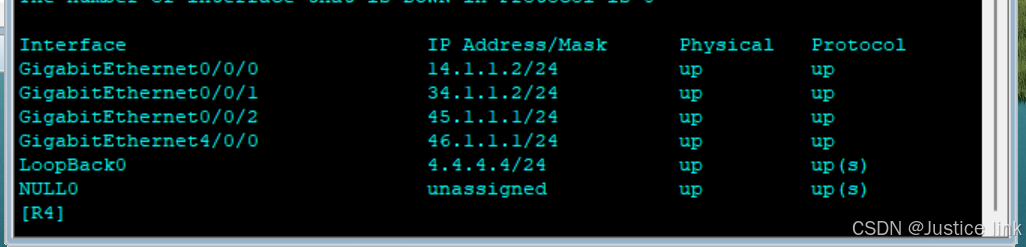

对于R4

对于R5

对于R6

对于R7

二。配置全网rip协议

[R1]rip 100
[R1-rip-100]version 2
[R1-rip-100]net 12.0.0.0
[R1-rip-100]net 14.0.0.0
[R1-rip-100]net 172.16.0.0

[R2-rip-100]version 2
[R2-rip-100]net 12.0.0.0
[R2-rip-100]net 2.0.0.0
[R2-rip-100]net 23.0.0.0

[R3]rip 100
[R3-rip-100]version 2
[R3-rip-100]net 3.0.0.0
[R3-rip-100]net 23.0.0.0
[R3-rip-100]net 34.0.0.0

[R4]rip 100
[R4-rip-100]default-route originate
[R4-rip-100]version 2
[R4-rip-100]net 14.0.0.0
[R4-rip-100]net 34.0.0.0
[R4-rip-100]net 45.0.0.0
[R4-rip-100]net 46.0.0.0
[R4-rip-100]net 4.0.0.0

rip 100
[R5-rip-100]version 2
[R5-rip-100]net 45.0.0.0

[R6]rip 200
[R6-rip-200]version 1
[R6-rip-200]net 6.0.0.0
[R6-rip-200]net 46.0.0.0
[R6-rip-200]net 67.0.0.0

[R7]rip 200
[R7-rip-200]version 1
[R7-rip-200]net 67.0.0.0
[R7-rip-200]net 7.0.0.0

三。要求R3使用R2访问R1环回

[R3]acl 2001
[R3-acl-basic-2001]rule permit source 172.16.0.0 0
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]rip metricin 2001 3

四。减少路由条目数量，R1,R2之间增加路由传递安全性

[R1]int g0/0/1
[R1-GigabitEthernet0/0/1]rip summary-address 172.16.0.0 255.255.252.0

[R1]ip route-static 172.16.0.0 22 NULL 0

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]rip authentication-mode md5 nonstandard cipher 123456 1

[R2-GigabitEthernet0/0/0]rip authentication-mode md5 nonstandard cipher 123456 1


五。R5创建一个环回模拟运营商，不能通告

[R4]ip route-static 0.0.0.0 0 45.1.1.2
[R4]rip 100
[R4-rip-100]version 2
[R4-rip-100]default-route originate

六.R1 telent R2环回实际telwnt到R7上面

[R7]user-int
[R7]user-interface vty 0 4
[R7-ui-vty0-4]set authentication password  cipher wangdaye

[R4]acl 2000
[R4-acl-basic-2000]rule permit source 12.1.1.0 0
[R4-acl-basic-2000]int g0/0/0
[R4-GigabitEthernet0/0/0]rip metricin 2000 5

七.R6-R7路由器不能学习到R1的环回路由

[R6]acl 2000
[R6-acl-basic-2000]rule deny source 172.168.0.0 0.0.255.255
[R6-acl-basic-2000]rule permit source any

[R6-rip-200]filter-policy 2000 import g0/0/0

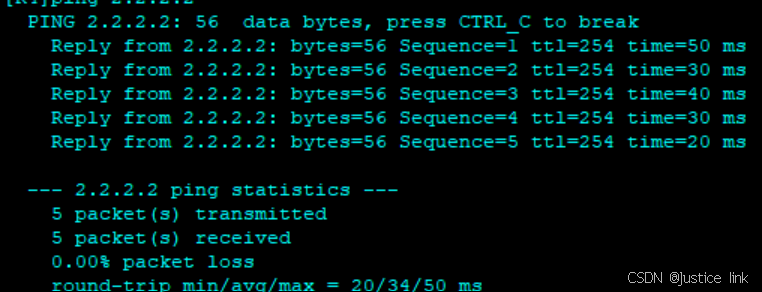

8.全网可达
