2.4GHz射频前端集成芯片：AT2401C芯片中文资料
创始人
2024-11-22 10:36:09
0次
关于AT2401C的基本资料：
AT2401C是一款面向Zigbee，无线传感网络以及其他2.4GHz频段无线系统的全集成射频功能的射频前端单芯片。
那么射频放大器的作用是什么？它是用来放大来自射频信号源的低功率信号，放大到较高的功率后，就可以在无线通信系统中来传输信号。
AT2401C是采用CMOS工艺实现的单芯片器件，其内部集成了功率放大器(PA)，低噪声放大器(LNA)，芯片收发开关控制电路，输入输出匹配电路以及谐波滤波电路。
该芯片的常规应用主要包括工业控制自动化，智能家居和符合RF4CE协议的射频系统中。
由于该芯片有高性能，高灵敏度和效率，低噪声，产品尺寸小以及低成本，使得AT2401C对于频率带宽内的应用而言成为完美的解决方案。

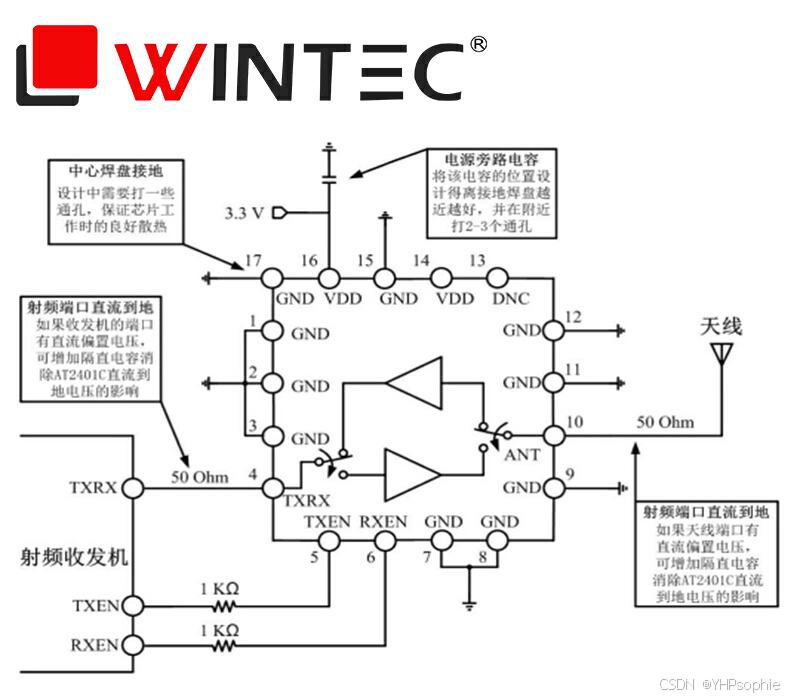

AT2401C的功能控制逻辑电路非常简单，而且使用了少量的外围器件，可以非常方便系统的整体集成设计。
关于AT2401C的芯片特性：
● 2.4GHz ZigBee高效单芯片射频前端集成芯片
● 集成TX/RX收发器端口和天线端口
● 带谐波抑制的2.4GHz功率放大器
● 低噪声放大器
● 发射/接收开关切换电路
● 满足发射符合OQPSK调制标准的高线性信号的应用要求
● 低电压CMOS逻辑控制
● 所有端口的ESD保护电路
● RF端口均有DC隔直电路
● 电源信号VDD与射频信号有良好地内部隔离电路
● 接收通道有低的噪声系数
● 非常低的直流功耗
● 集成全部的匹配以及隔离电路
● 仅需少量的外部器件
● 输入输出匹配到50-Ohm
● 采用性能稳定的CMOS工艺

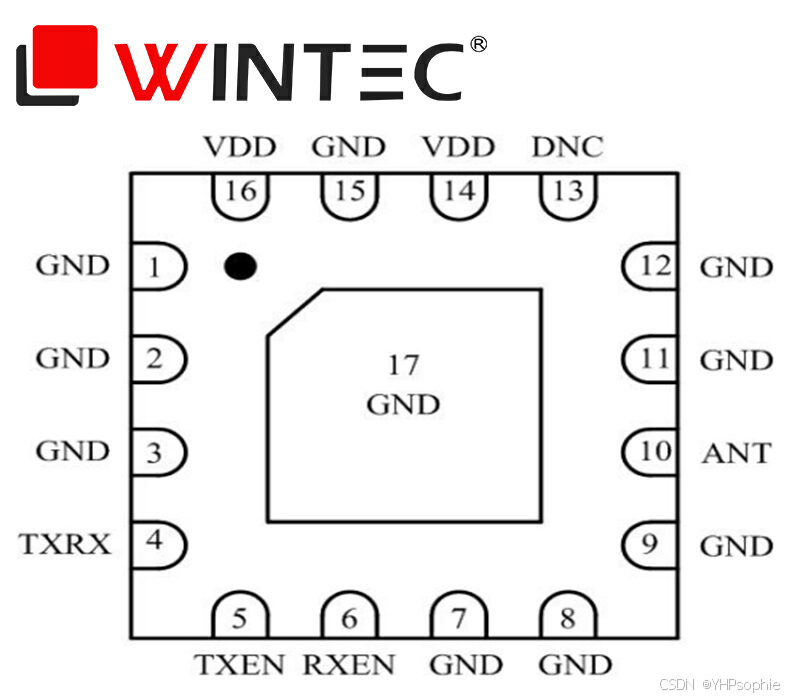

● 采用QFN3*3*0.55mm的下极板接地的小封装
关于AT2401C的应用：
● 无线传感网络
● 无线音频系统
● 2.4GHz射频系统
● ZigBee及其相关应用
● ZigBee智能电源方案
● 智能家居和工业自动化
