本节目录

一、双工器Duplexer 1、双工器Duplexer的概念 2、双工器Duplexer的作用 3、双工器Duplexer的参数 4、双工器Duplexer的选型 二、双讯器Diplexer 1、双讯器Diplexer的概念 2、双讯器Diplexer的作用 3、双讯器Diplexer的参数 4、双讯器Diplexer的选型

本节内容
一、双工器Duplexer
1、双工器Duplexer的概念
双工是指设备间可以同时进行双向传输，即可以同时进行发射和接收，而双工器就是对发射和接收进行隔离的器件，是FDD双工方式才有的器件。

2、双工器Duplexer的作用

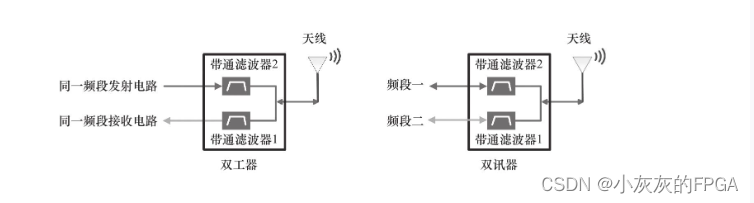

双工器隔离出发射信号和接收信号，其原理相当于两个带通滤波器，一个通道对发射频段有效，另一个通道对接收频段有效。对这两个频段选择出发射信号和接收信号。
3、双工器Duplexer的参数
①工作频段
双工器满足频段内相关指标的频率范围。
②绝对衰减（Absolute Attenuation）
在阻带内的某一特定频段上，双工器能达到的最大衰减，也就是对无用信号的滤除能力。
③隔离度
因为双工器电路同时存在发射信号和接收信号，所以就必须注意发射端口和接收端口的隔离，避免相互干扰。一个端口对另一个端口隔离的强弱就是隔离度。
④插入损耗
双工器对信号的功率衰减，也就是输入功率和输出功率的比值。
⑤输入输出阻抗
双工器端口的阻抗。
4、双工器Duplexer的选型
双工器选型需要注意工作频段、隔离度等参数。
①工作频段
需要根据产品及项目的要求，选择双工器的工作频段。
②隔离度
因为双工器是FDD系统才有的器件，FDD系统中发射和接收信号是同时进行处理的，要求发射和接收必须做足够的隔离保护，从而避免相互干扰。
③绝对衰减
从性能的角度考虑，希望双工器的带外信号越小越好，因此绝对衰减越大越好。
④插入损耗
双工器的作用主要是隔离出发射和接收信号，除此之外不希望有信号的损耗，因此插入损耗越小越好。
⑤输入输出阻抗
根据电路阻抗特性选择双工器输入输出阻抗值。
⑥端口类型
根据射频收发芯片的接收端口决定双工器是平衡端口（双端口），还是非平衡端口（单端口）。
二、双讯器Diplexer
1、双讯器Diplexer的概念
双讯器用来隔离和区分两个系统或频段的信号,比如双频CDMA手机，支持CDMA 800MHz附近频段和CDMA 1900MHz附近频段，需要双讯器来隔离选择两个频段的信号。如果需要隔离三个频段，那么要用「三工器」（Triplexer）。

2、双讯器Diplexer的作用
双讯器的作用是隔离筛选出不同频段或系统的信号。
3、双讯器Diplexer的参数
①工作频段
双讯器可以隔离的频段。
②隔离度（Isolation）
因为双讯器用来隔离不同的频段或系统，所以不同频段或系统之间需要有足够的隔离保护，从而避免相互干扰。一个端口对另一个端口隔离的强弱就是隔离度。
③绝对衰减（Absolute Attenuation）
在阻带内某一特定频段，双讯器能达到的最大衰减，也就是对带外无用信号的滤除能力。
④插入损耗（Insertion Loss，IL）
插损，双讯器对信号的功率衰减，也就是输入功率和输出功率的比值。
⑤端口阻抗
双讯器端口的阻抗。
4、双讯器Diplexer的选型
双讯器的选型，主要注重工作频段、隔离度和绝对衰减等参数。
工作频段，根据产品和项目需要，选择双讯器需要支持的频段；隔离度，双讯器是用来隔离不同的频段或系统的，所以必须对各端口之间做好足够的隔离，防止相互干扰。从性能的角度考虑，隔离度越高越好；绝对衰减，对带外信号的衰减能力。从性能角度考虑，希望衰减越大越好；插入损耗，在双讯器实现隔离的同时，希望有用信号尽可能没有损耗，所以希望插入损耗越低越好；端口阻抗，根据实际需要选择合适的双讯器端口阻抗。
