1、概述

锁存器和触发器有时组合在一起，因为它们都可以在其输出上存储一位（1或0）。与锁存器相比，触发器是需要时钟信号（Clk）的同步电路。D 触发器仅在时钟从0 到 1（上升沿）或 1 到 0（下降沿）时存储来自 D 输入的新值。我们在FGPA开发中对D触发器进行设计，不同考虑其内部结构，只要根据需求实现当时钟信号上升沿或者下降沿到来时，输出的值等于输入D的值就行。

2、测试文件的编写

因为D触发器设计非常简单，这里就不多做介绍，直接上代码，新建一个d_ff.v文件（这里建立的.v文件必须和模块名一致，否则会报错）：

//异步复位的D触发器 module d_ff(   input clk,   input rst_n,   input d   ,   output reg q );  always@(posedge clk or negedge rst_n) begin      if(!rst_n)       q<=1'b0;     else        q<=d; end  endmodule

这里开始用到了时序电路，所以在后面的仿真中我们需要注意时序电路慢一拍输出的特性。

3、测试文件的编写

 新建一个d_ff_tb.v文件，如下：

//定义时间尺度 `timescale 1ns/1ns module d_ff_tb;  reg clk; reg rst_n; reg d; wire q;  d_ff dff(     .clk   (clk),     .rst_n (rst_n),     .d     (d),     .q     (q) ); //时钟 parameter CLK_CYC = 20; initial clk=1'b0; always  #(CLK_CYC/2) clk=~clk;  //复位 initial begin     rst_n = 1'b0;     #(CLK_CYC*2);     rst_n = 1'b1; end   //激励 initial begin     d=1'b0;     #(CLK_CYC*3);     #5;     repeat (10)begin         d=$random;         #(CLK_CYC*1);     end  end  endmodule

这里在激励信号产生的代码中在延时3个周期#（CLK_CLY*3）之后再延时5ns——#5的目的是错开时钟上升沿，模拟实际输入，便于观察慢一拍输出的特性。

 4、波形图仿真

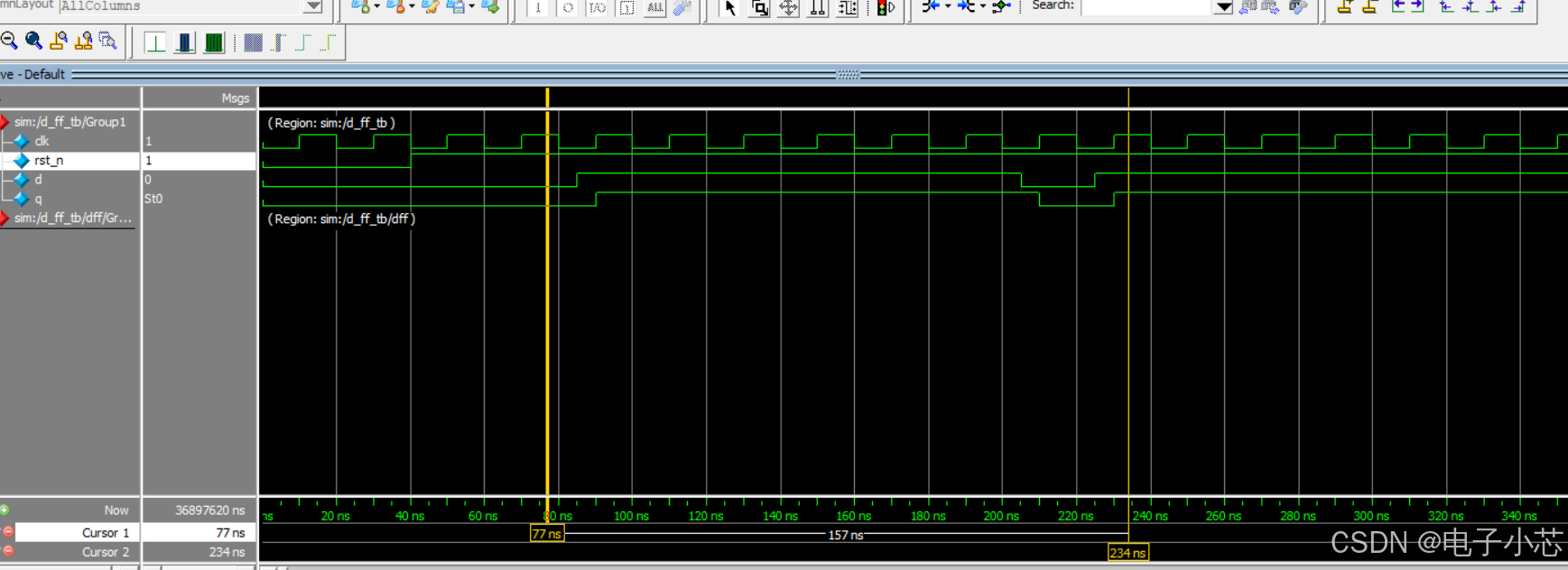

在modelsim中进行波形仿真结果如下：

在波形图中我们可以看到当复位信号和时钟上升沿信号错开时，输出也是慢一拍输出，最大程度的还原了真实情况的输出，当复位信号拉高之后，时钟上升沿到来Q的值立马发生变化变成D的值，一致保持当前状态一致持续到下一个时钟信号上升沿。
