基于stm32cubemx实现spwm调制

本篇文章主要讲述了如何利用STM32CUBEMX实现发出SPWM波形

一.基础知识

1.定时器

（1）STM32H750有八个定时器

高级定时器：TIM1 TIM8

通用定时器：TIM2 TIM3 TIM4 TIM5

基本定时器：TIM6 TIM7

（2）预分频器：

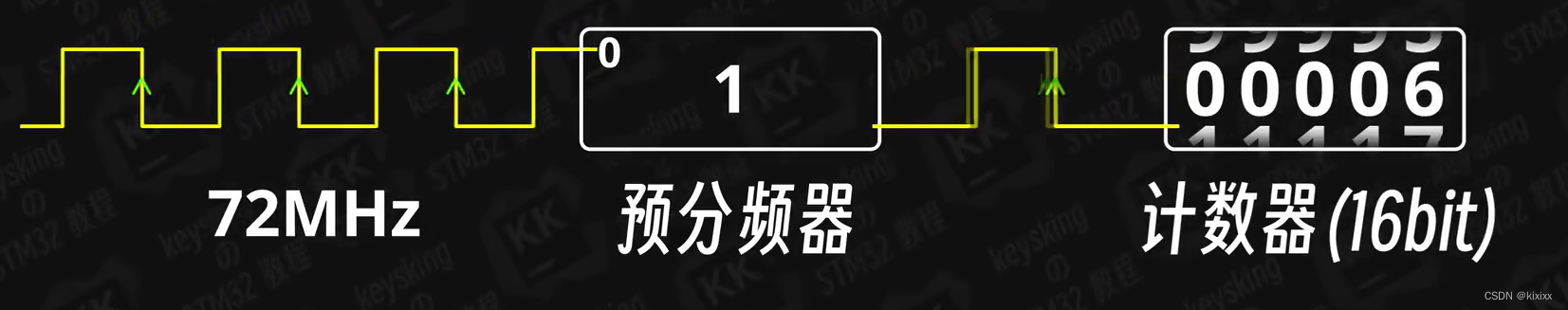

预分频器(Prescaler-PSC)用来将定时器时钟源进行分频输出。

当预分频器设置为1时，预分频器数0、1后才发送一个脉冲到计数器

​

（3）自动重装载计数器：

实时监控计数器的值是否和自己的值相同，当计数器记到和自己相同的值时，便将计数器的值重置为零并触发中断

二. SPWM原理

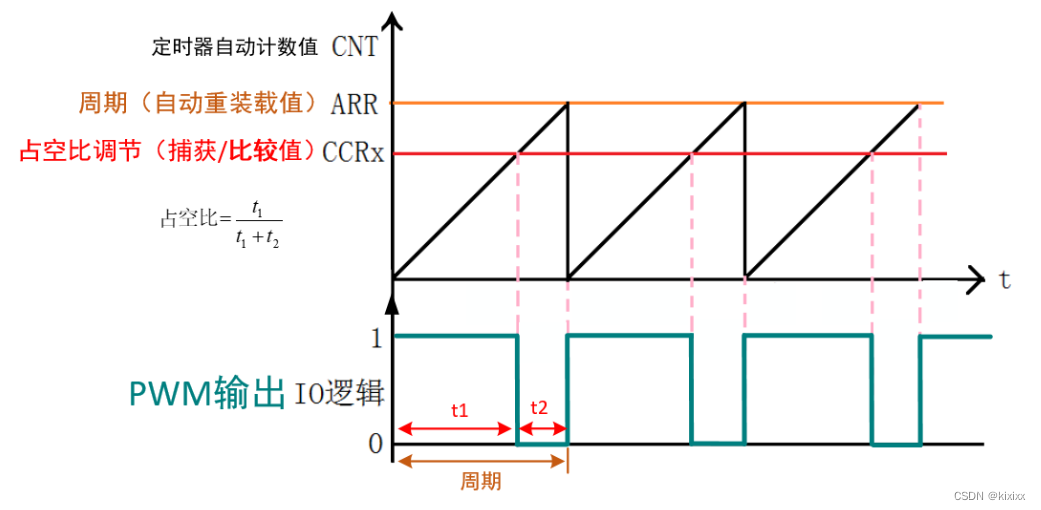

假设定时器工作模式设置为向上计数 PWM模式，且当 CNT=CCRx 时输出 0，则：

当 CNT 值小于 CCRx 的时候， IO 输出高电平 (1)

当 CNT 值大于等于 CCRx 的时候，IO 输出低电平 (0)

当 CNT 达到 ARR 值的时候，重新归零，然后重新向上计数，依次循环。

因此，改变 CCRx 的值，就可以改变 PWM 输出的占空比和幅值，

改变 ARR 或者psc的值，就可以改变 PWM 输出的周期（频率），

因为我们配置的晶振是72Mhz,所以将psc设为0，arr设为7200-1，可以算出频率10000Hz(72000000/0+1/7200),

​ ​​三.实现过程

1.时钟源配置

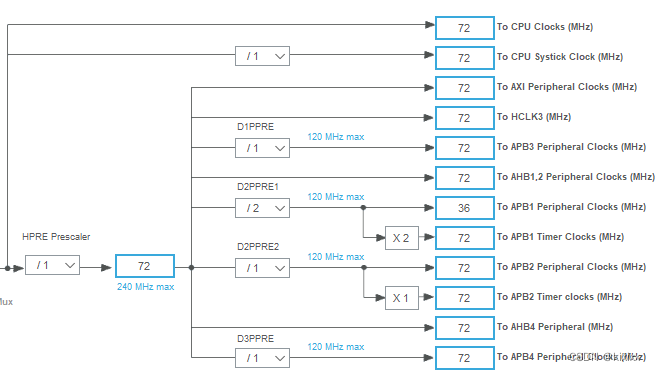

APB1和APB2都设置为72MHz

2.定时器设置

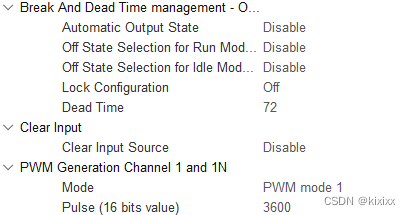

TIM1设置为中央计数模式，开启互补通道，设置死区时间，死区时间是多少个时钟计数周期，比如TIM1计数周期是72M，设置为72就是1000ns。

需要更改的参数如下图所示，其他参数默认即可。

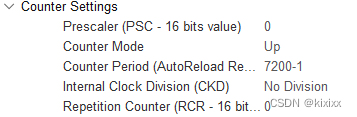

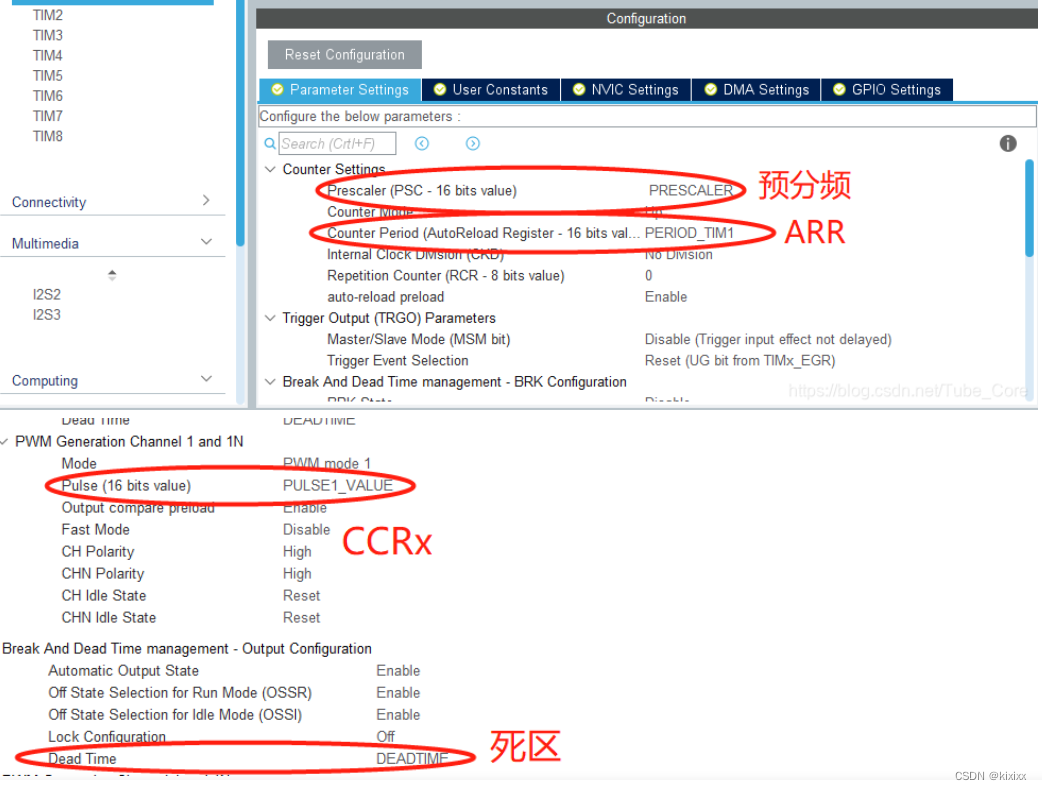

高级定时器TIM1参数配置

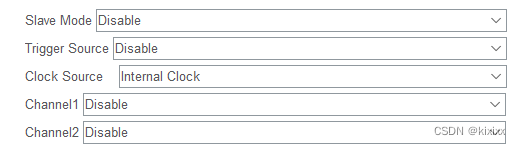

通用定时器TIM2参数设置

spwm频率设置为10k，然后TIM1每个通道的比较值达到时更新比较值。
调制度m范围为0~1,设为0.8
正弦调制波的频率是自己设置的，方法是f=载波频率/表中点数，这里设置的是载波频率10K，取200个点，得到的正弦频率就是50Hz。

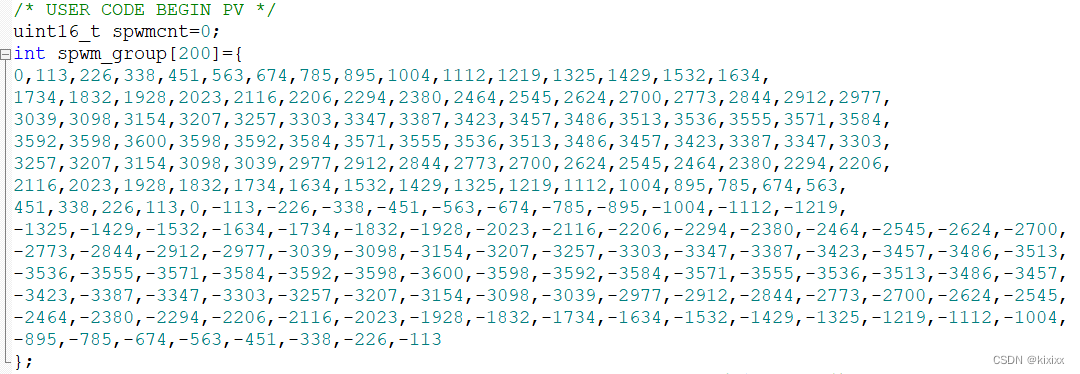

正弦表可以用取点工具得到。

3. 代码实现

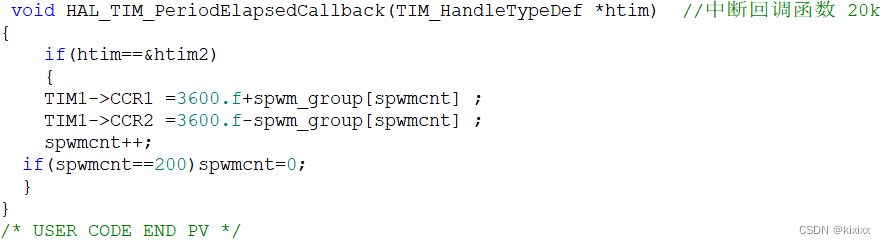

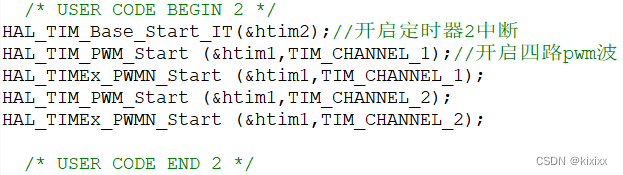

头文件

四.实验结果
